HD-F2000X流量積算儀 技術指標

? 顯示

屏幕：128*64點陣單色屏液晶顯示器

精度：實時顯示：±0.2% F.S. ? 處理器

采用高性能的ARM Cortex-M3 32位的RISC內核

? 輸入功能

流量通道：模擬量信號:4-20mA、0-10mA等信號；

頻率信號:PI（頻率范圍：0-5000HZ，最大頻率范圍可定制）

溫度通道：4-20mA、0-10mA、Pt100等信號

壓力通道：4-20mA、0-10mA等信號

注意 其它輸入信號（如開關量輸入（DI））或分度號（如 PT1000）需在訂貨時注明

? 輸出功能

配電輸出：同時提供 12VDC 及 24VDC 配電，12VDC 標準配電＜60mA，24VDC標準配電各路＜30mA

變送輸出：支持 1 路流量通道的 4-20mA 標準電流變送輸出，負載能力≤500Ω方便了顯示儀表或 DCS/PLC 的采集，實現了信號的長距離傳輸

繼 電 器 報 警 輸 出 ： 最 多 支 持 2 路 繼 電 器 報 警 輸 出 ， 觸點容量A@250VAC/1A@30VDC（最大觸點容量可定制），可組態上上限、上限、下限、下下限報警

? 通訊打印

通訊接口：RS232C 或 RS485，支持 Modbus RTU 協議，波特率----（1200、2400、

4800、9600）

? 供電電源

供電電源：默認 220VAC/50HZ 交流電源供電，支持 24VDC 或 12VDC 直流電源

供電（直流供電時需在訂貨時注明）

? 保護功能

斷電保護：內置存儲器保護參數，斷電后永l久保存

時鐘保護：集成硬件時鐘，掉電后也能準確運行

? 誤差精度

熱電偶冷端補償誤差： ±2℃

時鐘誤差： ±2 秒/天

? 工作環境

環境溫度： 0～50℃（避免日光直曬）

環境濕度： 0～85%R.H（無凝結）

注意

禁止在易燃、腐蝕性環境下工作

? 儀表凈重

凈重：≤1.5Kg

? 技術指標說明

注意 技術指標為本系列儀表通用指標，功能配置請以實物為準。 技術指標若有與實物儀表不相一致時，請以實物為準。

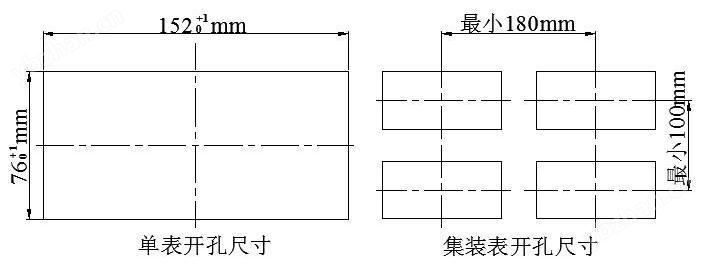

HD-F2000X流量積算儀 安裝接線

接線圖

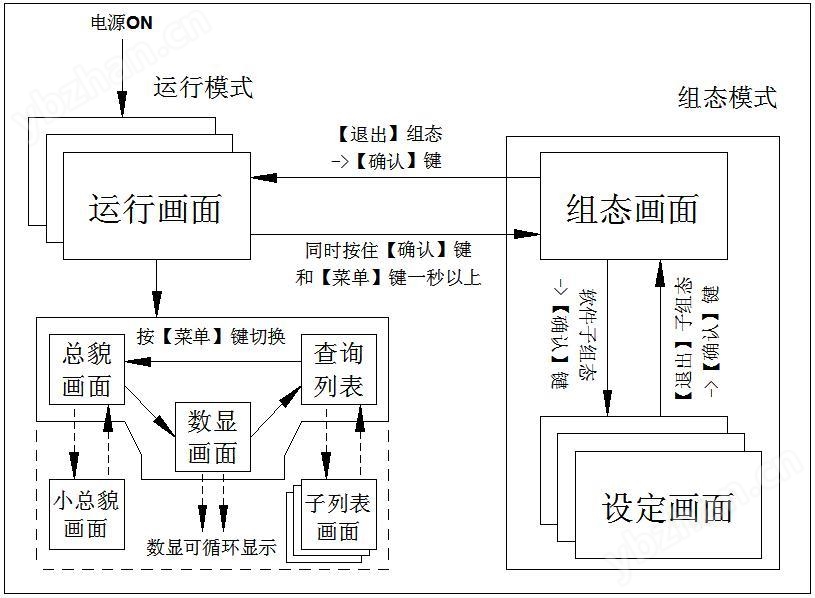

操作說明

鍵盤功能

? 菜單鍵：切換主顯示運行畫面（總貌、數顯、查詢列表畫面）、切換光標所在處小數點位數（儀表系數、量程、密度等參數）、返回上級畫面（查詢子列表返回查詢列表畫面）、組態畫面快速退出到總貌畫面等。

? 確認鍵：執行光標所在功能、編輯光標所在數據、切換大小總貌畫面等。

? 向左鍵：向左前移動光標等。

? 向右鍵：向右后移動光標等。

? 向上鍵：向上移動光標、切換選擇、增加光標所在數據值等。

? 向下鍵：向下移動光標、切換選擇、減少光標所在數據值等。

? 菜單鍵+確認鍵：組態復合鍵，同時按住1秒及以上，進入組態畫面。
