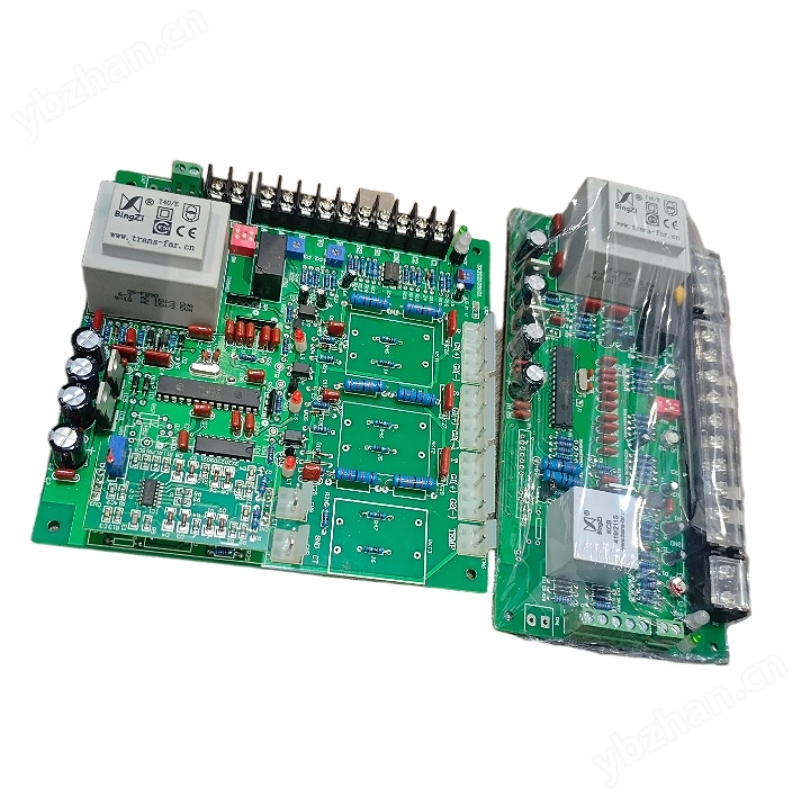

三相可控硅觸發板 調整器

一、產品概述

三相可控硅觸發板是一款專為三相電力控制系統設計的高性能觸發裝置，主要用于驅動三相可控硅（晶閘管）模塊，實現對三相交流電路的電壓、電流、功率等參數的jing確調節。該產品融合了先進的微電子技術與電力電子技術，具備高可靠性、高jing度、寬適配范圍等特點，廣泛應用于工業加熱、電機調速、電源穩壓、電鍍電解等眾多領域，為各類電力控制場景提供穩定、高效的觸發解決方案。

三相可控硅觸發板 調整器

二、核心功能特點

· 高jing度觸發控制：采用數字信號處理（DSP）芯片作為核心控制單元，觸發脈沖的移相jing度可達0.1°，能夠實現對可控硅導通角的jing準調控，確保三相輸出電壓的線性調節誤差小于±1%，滿足高jing度負載的控制需求。

· 寬范圍電壓適配：支持三相輸入電壓380V（±20%）的寬范圍適配，可在304V-456V的電壓波動環境下穩定工作，無需額外調整即可適配不同地區的電網電壓標準，同時具備過電壓、欠電壓保護功能，有效保護設備安全。

· 多模式觸發控制：支持移相觸發、過零觸發兩種核心工作模式，并可通過外部控制信號或面板按鍵進行模式切換。移相觸發模式適用于連續調節負載功率的場景，過零觸發模式則適用于需要無觸點開關控制的場合，滿足多樣化的控制需求。

· 完善的保護機制：內置過流保護、過熱保護、缺相保護、可控硅失效保護等多重保護功能。當檢測到異常狀況時，觸發板會立即切斷觸發脈沖，并輸出故障報警信號，同時在面板上顯示故障代碼，便于快速排查問題，zui大程度降低設備損壞風險。

· 靈活的控制接口：配備多種控制接口，包括0-10V/4-20mA模擬量輸入接口、RS485數字通信接口、開關量輸入輸出接口。用戶可通過模擬信號直接調節輸出功率，也可通過RS485接口與上位機實現遠程監控與控制，支持Modbus-RTU通信協議，便于集成到工業自動化系統中。

· 高抗干擾性能：采用光電隔離技術對輸入輸出信號進行隔離處理，隔離電壓可達2500VAC；同時內部電路采用多級濾波設計，有效抑制電網中的諧波干擾、浪涌沖擊等電磁干擾，確保在復雜工業環境下的穩定運行。

· 便捷的參數設置：配備LCD液晶顯示屏與操作按鍵，用戶可直接在面板上設置觸發角范圍、保護閾值、工作模式等參數，參數設置完成后自動保存，斷電重啟后無需重新配置。同時支持通過RS485接口進行遠程參數配置，提升調試與維護效率。
