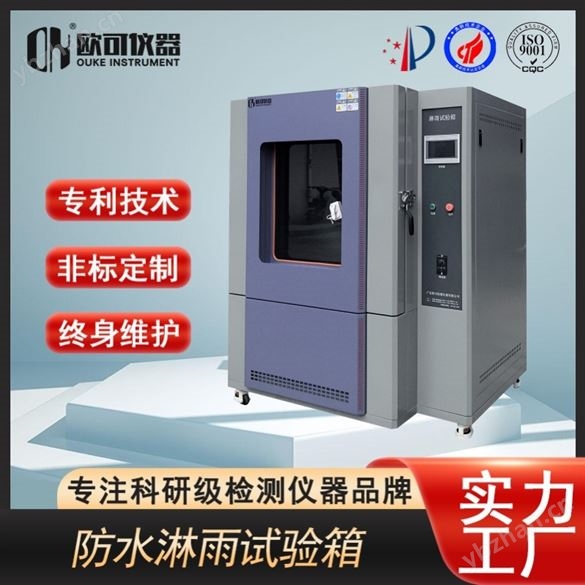

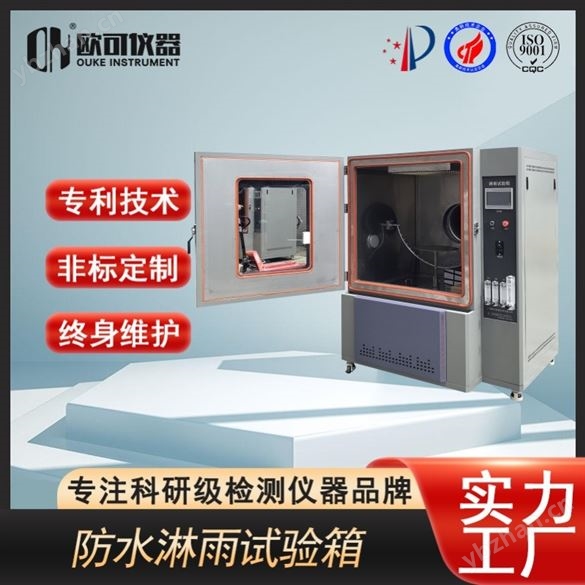

防水淋雨試驗箱的詳細技術解析。這是箱式淋雨試驗設備的集成化和高級形態，特指將噴淋系統、樣品架、控制系統、供排水系統集成在一個封閉的箱體（通常為不銹鋼結構）內的設備，主要用于實驗室環境。

核心定義與優勢

淋雨試驗箱 是一種在封閉的可控箱體內，模擬滴水、淋雨、噴水等多種水侵害環境的綜合測試設備。它主要用于評定產品的外殼防水密封性能（IP防護等級） 和耐水可靠性。

與開放式/分體式設備的對比優勢：

• 環境整潔：噴水被限制在箱內，實驗室地面干燥整潔，無需專門的大面積防水車間。

• 高度集成：將擺管、噴槍、轉臺、控制、供水、排水、照明、觀察窗等集成于一體，操作方便。

• 可控性強：測試條件（時間、角度、壓力、流量）可編程，重復性好，易于標準化。

• 節水：水在箱內循環過濾使用，比開放式設備更節水。

• 安全：帶電測試樣品更安全，水電隔離措施更好。




主要類型與功能

箱體內部集成不同的噴淋系統，以實現不同等級的測試。常見的有以下幾種配置：

1. IPX1/X2 滴水試驗箱

• 內部結構：頂部安裝滴水盤，通過水泵將水輸送到滴水盤，模擬垂直滴水或傾斜15°滴水。

• 控制參數：滴水量（1-5 mm/min可調）、滴水孔徑、樣品臺傾斜功能。

2. IPX3/X4 擺管淋雨試驗箱（款式）

• 內部結構：箱體中心有一個可調速的樣品轉臺，頂部或側邊安裝一個半圓形/全圓形擺管。擺管在電機驅動下往復擺動，對樣品進行掃掠噴水。

• 控制參數：擺管半徑、擺角、擺動速度、水流量、測試時間、轉臺轉速。

3. IPX5/X6 噴槍/強噴水試驗箱

• 內部結構：箱體堅固，有高強度觀察窗。內部有重型樣品轉臺，并安裝一把或多把符合標準的高壓噴槍。配備大功率水泵和高強度水循環系統。

• 控制參數：水壓（可達100-800kPa）、水流量（精確控制12.5或100 L/min）、噴射距離（通過噴槍固定架調節）、測試時間、轉臺轉速。

4. 多綜合淋雨試驗箱（主流趨勢）

• 集成設計：一個箱體內可集成IPX1/2滴水盤、IPX3/4擺管、IPX5/6噴槍等多種功能。用戶通過觸摸屏選擇測試程序，設備自動切換相應的噴淋機構和參數。

• 優點：一機多用，節省空間和成本，覆蓋絕大多數IP防水測試需求。




通用技術參數規格

以一臺多功能IPX1-6淋雨試驗箱為例，其典型參數如下：

滿足的主要測試標準

• 國際通用標準：

• IEC 60529 / GB 4208 / ISO 20653 《外殼防護等級（IP代碼）》

• DIN 40050-9 道路車輛防護等級

• 行業標準：

• 汽車電子、戶外燈具、家用電器、低壓電器、通信設備等相關產品的防水測試標準。

選型與應用建議

1. 明確測試需求：




• 核心：確定需要做哪些IP等級測試（是僅做IPX3/4，還是要覆蓋IPX5/6，甚至IPX9K？）。

• 樣品：測量樣品尺寸、重量和測試時的擺放方式。

• 標準：確認具體遵循的標準號。




2. 關注核心配置：

• 擺管/噴嘴：必須是標準尺寸和規格，這是測試有效性的基礎。

• 水泵：是IPX5/6測試的“心臟"，品牌和穩定性至關重要。

• 流量與壓力控制：系統能否在噴槍開啟/關閉時，快速穩定流量和壓力。

• 箱體與密封：內膽必須是優質不銹鋼，密封性要好，長期使用不生銹、不漏水。

• 關鍵執行部件：

• 控制系統：應操作直觀，能方便地設置和存儲不同IP等級的標準測試程序。




3. 場地與安裝條件：




• 地面承重與排水：設備滿載時重量大，地面需承重。必須有通暢的大口徑排水地漏。

• 水源：需提供純凈水或去離子水接口，并建議配置軟水器，防止水垢堵塞噴嘴。

• 電源：大功率設備（尤其帶IPX5/6功能）通常需要三相380V電源。

• 空間：設備周圍需預留至少0.5-1米的維護空間。




4. 售后服務：




• 噴嘴、密封圈等為易損件，需了解供應商的備件供應和技術支持能力。




防水淋雨試驗箱是現代實驗室進行標準化、可重復性防水測試的理想選擇。 它將復雜的噴淋測試集成于一個整潔、可控的箱體內，極大地提升了測試的便利性和專業性。在選型時，應從“需求-標準-樣品-配置-場地" 這條主線出發，選擇功能匹配、質量可靠、操作智能的設備，從而確保產品防水性能評估的準確性和性。對于有長期、多品類測試需求的企業，一臺功能全面的IPX1-6綜合淋雨試驗箱通常是的投資。
