目錄:安徽硅儀智控科技有限公司>>一體化振動變送器>>ZQQ-TD20型>> ZQQ-TD20型TD20 一體化振動變送器
| 產地 | 國產 | 工作頻率 | 0-1000HZHz |
|---|---|---|---|
| 加工定制 | 是 |
一體化振動變送器通用說明
TD20 一體化振動變送器是一種集成了振動傳感器和信號轉換電路的在線監測設備。它直接將機械振動轉換成標準的4～20mA電流信號輸出，可以方便地接入DCS、PLC等控制系統，用于連續監測旋轉機械的運行狀態。
主要用途：廣泛用于風機、水泵、電動機、壓縮機等工廠關鍵設備的振動監測與保護。
通用技術參數參考
不同廠商和型號的參數會有差異，以下綜合信息可作為一般性參考：
· 輸出信號
· 標準輸出：4～20mA兩線制。
· 測量范圍
· 振動烈度：常見有0-10mm/s、0-20mm/s、0-50mm/s等。
· 振動幅度：可選0-200μm、0-500μm等。
· 頻率響應
· 典型范圍：5～1000 Hz 或 10～1000 Hz。
· 電源與負載
· 工作電壓：DC 12-24V。
· 負載：約500Ω。
· 物理特性
· 安裝螺紋：常見有M10×1.5、M16×1.5。
· 典型尺寸：直徑約33mm-45mm，長度約75mm-95mm。
· 環境適應性
· 工作溫度：通常為-40℃ ~ +80℃或更高。
· 防護等級：部分型號可選IP65或防爆等級。

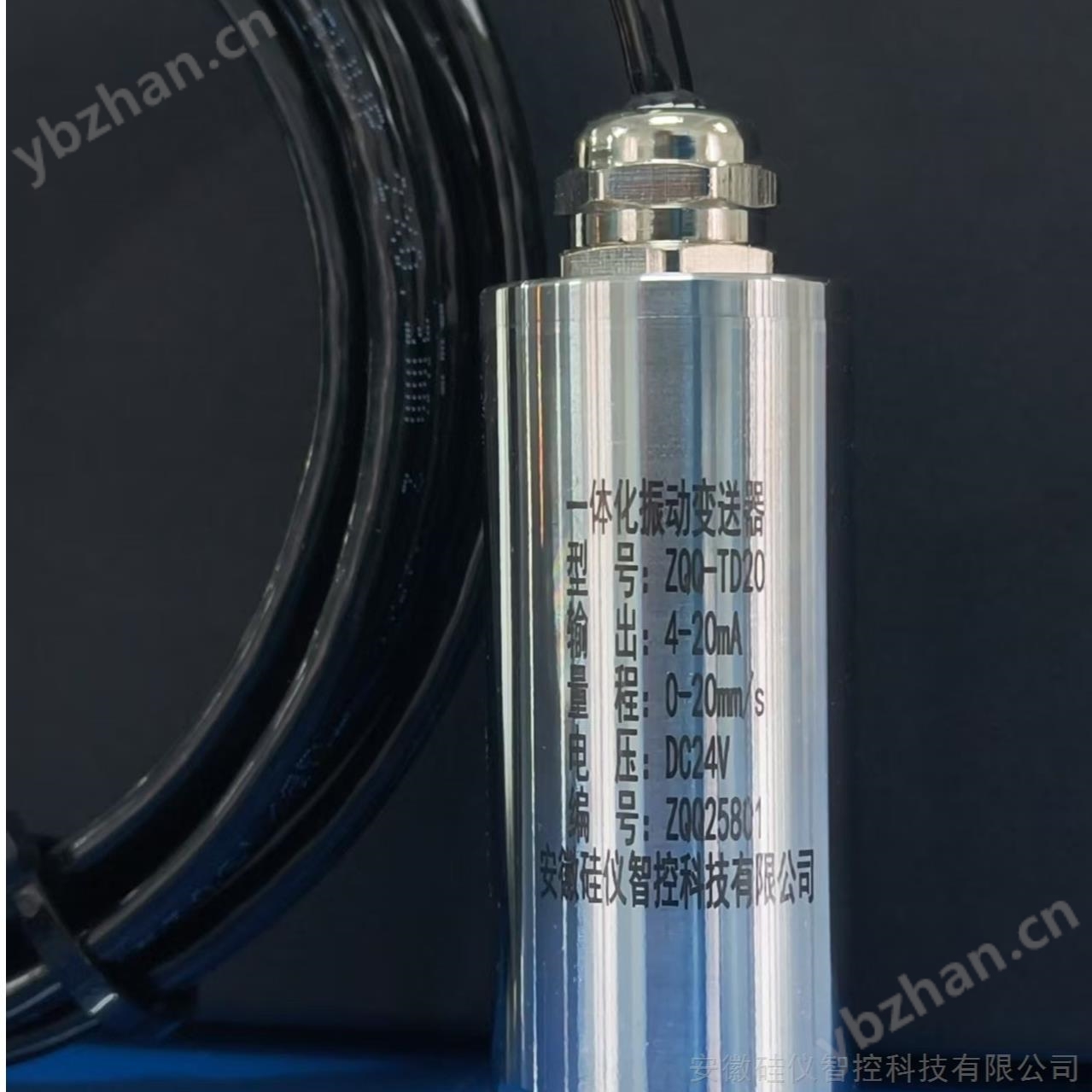

TD20 一體化振動變送器
安裝與接線參考
· 安裝方式：通常垂直或水平安裝于被測設備的軸承座等振動點上，用底部螺釘固定。若環境惡劣（如高溫蒸汽），需考慮防護措施。
· 接線說明：一般采用二芯屏蔽電纜。常見接線方法是：棕色線接電源正極（+24V），藍色（或黑色）線接信號接收端（4-20mA輸入）。接線前務必確認
