氨氣氣體探測器是一款高性能的產品，內置MCU，OLED顯示，遙控操作，采
用了DS4智能氣體傳感器、先進的超大規模集成電路技術、專有數字模擬混合
通訊等技術研發而成，其穩定性好、靈敏度高、反應快、使用壽命長、具有通
訊和自診斷功能、安裝維護方便等優勢，充分的展現了典型智能化現場監測儀
表的先進性能，極大的滿足了工業觀場安全監測對設備高可靠性的要求。

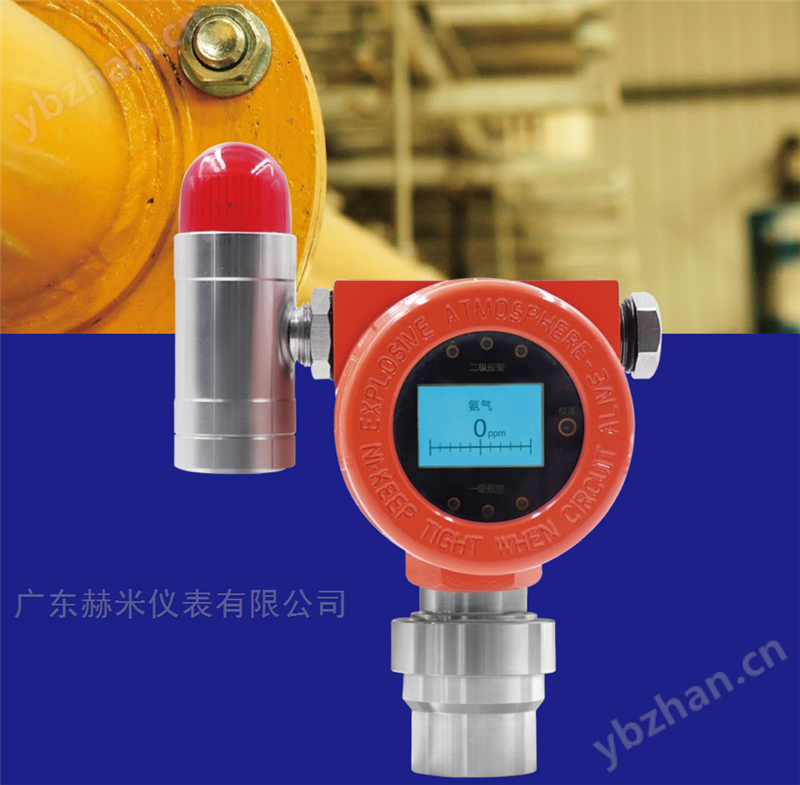

氨氣氣體探測器
本產品執行國標GB12358-2006作業場所環境氣體檢測報警儀通用技術要求
產品特點
· 多種信號輸出：具有標準電流4~20mA，低限報警繼電器輸出和標準RS485接口
· OLED顯示、遙控操作，高分貝聲光報警器(可選)，報警點全量程可調
· 全量程范圍的溫度數字補償，保證測量的準確性
· 兼容各種遠程控制設備：PLC、DCS、控制報警器、二次儀表等
· 自動識別傳感器并實時檢測氣室工作狀況
· 本安電路及防爆外殼設計，現場維護安全、方便、快捷
氨氣氣體探測器
技術參數
檢測原理
固態聚合物電化學氣體檢測技術
檢測方式
在線監測、擴散式
同時輸出4-20mA 和 RS485信號（可選標準協議或私有協議）
信號輸出
三線制 4-20mA 輸出連接電纜：3芯屏蔽電纜線
四線制 RS485 輸出連接電纜：4芯屏蔽電纜線
殼體材料
鑄鋁
隔爆等級
ExdⅡCT6Gb
防護等級
IP66
精度
± 5% F.S
工作溫度
-40℃ ~ +60℃
工作濕度
10% ~ 95% RH非冷凝
傳感器預期壽命
> 3年
工作電壓
24V DC
工作電流
< 100mA @ 24V DC
繼電器輸出
無源開關量輸出或有源輸出（有源輸出時觸點容量24VDC@1A）
整機重量
1.14kg
產品名稱 檢測氣體 訂貨號 量程 分辨率 響應時間 備注
氣體探測器 NH3 05-FDM-NH3-100-S20-02 0-100ppm 0.5ppm < 3s 標準協議/4-20mA
05-FDM-NH3-100-P20-02 0-100ppm 0.5ppm < 3s 私有協議/4-20mA
檢測原理
耐高濕、長壽命、抗中毒、高可靠性 適合惡劣工況環境下使用
固態電化學檢測原理。其原理是將兩個反應電 極，一個工作電極和對電極以及一個參考電極 放置在特定電解液中，然后在反應電極之間加 上足夠的電壓，使透過涂有重金屬催化劑薄膜 的待測氣體進行氧化還原反應。再通過儀器中 的電路系統測量氣體電解時產生的電流，然后 由其中的微處理器計算出氣體濃度。
警示
AQS探測器設計用于各種環境條件下，但是在存儲、組裝和操作過程中，由于傳感器的原理與特性，為保證正常使用，用戶在使用該探測器 時請嚴格遵循本文，以及通用型的電子器件和儀表應用方法，違規應用的將不在保修范圍。盡管我們的產品具有很高的可靠性，但我們建議 在使用前檢查探測器對目標氣體的反應，確保現場使用。在產品使用壽命結束時，請勿將任何產品部件棄在生活垃圾中，請按照當地政府電 子垃圾回收規范進行處理。
