FDM可燃氣體探測器是一款高性能的產品，內置MCU，OLED顯示，遙控操

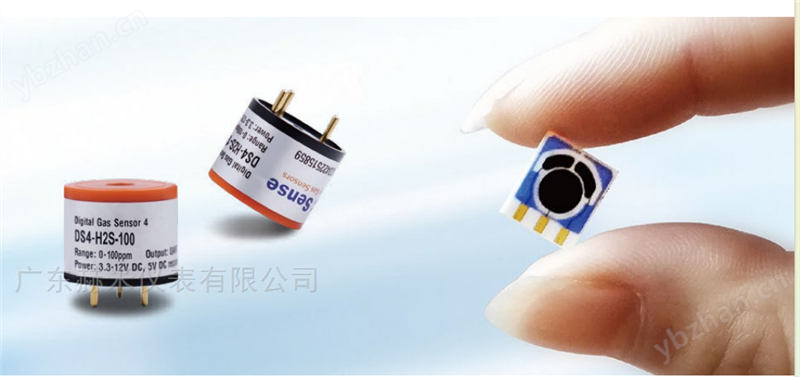

作，采用了DS4-LEL數字式氣體傳感器、先進的超大規模集成電路技術、專有
數字模擬混合通訊等技術研發而成，其穩定性好、靈敏度高、反應快、使用壽
命長、具有通訊和自診斷功能、安裝維護方便等優勢，充分的展現了典型智能
化現場監測儀表的先進性能，極大的滿足了工業現場安全監測對設備高可靠性
的要求。

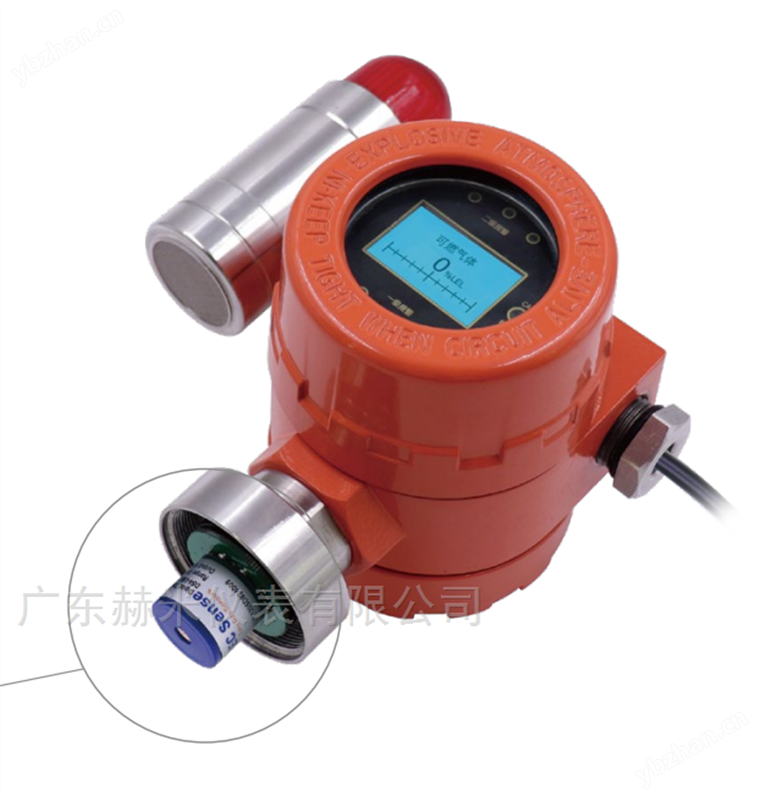

FDM可燃氣體探測器
本產品執行國標GB12358-2006作業場所環境氣體檢測報警儀通用技術要求
產品特點
· 多種信號輸出：具有標準電流4~20mA，低限報警繼電器輸出和標準RS485接口
· OLED顯示、遙控操作，高分貝聲光報警器(可選)，報警點全量程可調
· 全量程范圍的溫度數字補償，保證測量的準確性
· 兼容各種遠程控制設備：PLC、DCS、控制報警器、二次儀表等
· 自動識別傳感器并實時檢測氣室工作狀況
· 本安電路及防爆外殼設計，現場維護安全、方便、快捷
FDM可燃氣體探測器
技術參數
檢測原理
催化燃燒氣體檢測技術
檢測方式
在線監測、擴散式
同時輸出4-20mA 和 RS485信號（可選標準協議或私有協議）
信號輸出
三線制 4-20mA 輸出連接電纜：3芯屏蔽電纜線
四線制 RS485 輸出連接電纜：4芯屏蔽電纜線
殼體材料
鑄鋁
隔爆等級
ExdⅡCT6Gb
防護等級
IP66
精度 ± 5% F.S
工作溫度
-40℃ ~ +60℃
工作濕度
10% ~ 95% RH非冷凝
傳感器預期壽命
> 2年
工作電壓
24V DC
工作電流
< 100mA @ 24V DC
繼電器輸出 無
源開關量輸出或有源輸出（有源輸出時觸點容量24V DC@1A）
整機重量 1.14kg
產品名稱 檢測氣體 訂貨號 量程 分辨率 響應時間 備注
05-FDM-LEL-100%-P20-02 (3~100) %LEL 0.01%LEL ≤ 30s 標準 協議/4-20mA
氣體探測器 可燃氣體 05-FDM-LEL-100%-S20-02 (3~100) %LEL 0.01%LEL ≤ 30s 標準協議/4-20mA
05-FDM-LEL-100%-PR-S20-02 (3~100) %LEL 0.01%LEL ≤ 30s 標準協議/4-20mA 05-FDM-LEL-100%-PR-P20-02 (3~100) %LEL 0.01%LEL ≤ 30s 私有協議/4-20mA
檢測原理
耐高濕、抗中毒、高可靠性，適合惡劣工況環境下使用
催化燃燒檢測原理。其原理是一個惠斯通電橋的結構。在它的測量橋上涂有催化物質，它在整個的測量過程中是不被消耗的。即使在空氣中 氣體和蒸氣濃度遠遠低于LEL 時，它們也會在這個橋上發生催化燃燒反應，測量時，要在參比和測量電橋上施加電壓使之加熱從而發生催 化反應，這個溫度大約是500℃或者更高。正常情況下，電橋是平衡的，V1=V2, 輸出為零。如果有可燃氣體存在，它的氧化過程會使測量 橋被加熱，溫度增加，而此時參比橋溫度不變。電路會測出它們之間的電阻變化，V2>V1, 輸出的電壓同待測氣體的濃度成正比。
警示
AQS探測器設計用于各種環境條件下，但是在存儲、組裝和操作過程中，由于傳感器的原理與特性，為保證正常使用，用戶在使用該探測器 時請嚴格遵循本文，以及通用型的電子器件和儀表應用方法，違規應用的將不在保修范圍。盡管我們的產品具有很高的可靠性，但我們建議 在使用前檢查探測器對目標氣體的反應，確保現場使用。在產品使用壽命結束時，請勿將任何產品部件棄在生活垃圾中，請按照當地政府電 子垃圾回收規范進行處理。
