2088-綠色背光-按鍵操作說明



資料類型
docx


文件大小
69.1KB


瀏覽次數
36次


上傳時間
2026年04月16日

關鍵詞: 2088壓力變送器

上傳者: 淮安清川儀表有限公司

立即下載

資料簡介

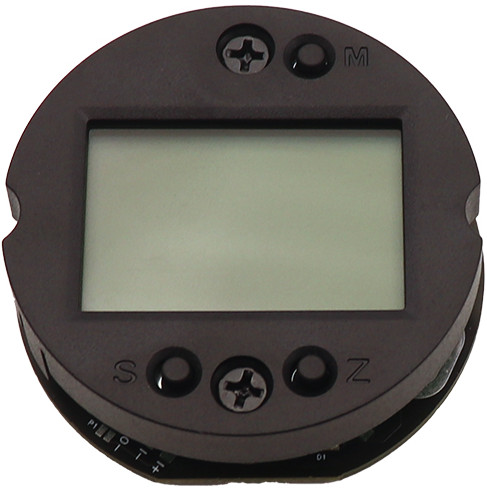

1、液晶顯示表頭面板圖

08_副本

圖1

2、按鍵說明

按鍵名稱	按鍵功能
M	數據保存和參數確認按鈕。
S	進入數據設置界面、增加數字。
Z	進入提示數據界面和移位。

在實時正常顯示狀態，長按“Z”鍵進入組態數據設置狀態。按下 Z鍵，依次向右移動閃爍位，直到最后一個“0”開始閃爍。按下“S”鍵，最后一位數字開始從“0”增加。這時輸入的數字就是操作碼，按“M”鍵進入。根據輸入的操作碼不同，將進入不同的功能。確認修改某項參數后，按“M”鍵將左下角數字調到0后，2秒內退出設置模式。

3、操作碼及對應功能

左下角“操作碼”顯示	設置變量
0或空	正常顯示（測量狀態）
00001	輸入操作碼（可以直接輸入和下面功能對應的數字，以直接進行相應功能的設置）
00002	設置單位
00003	量程下限設置
00004	量程上限設置
00005	阻尼時間
00006	主變量清零
00007	密度設置
00008	輸出特性（設置線性輸出或者開方輸出）

更多詳情請下載資料，或者聯系我們！
