一、概述

LWQ系列氣體渦輪流量計是一種速度式流量儀表，以動量矩守恒原理為基礎，流體沖擊渦輪葉片使渦輪旋轉，渦輪的旋轉速度隨流量的變化而變化，最終從渦輪的轉數計算出流量值。

LWQ系列氣體渦輪流量計是迅爾公司推出的一款改進型產品，采用的是整流機芯結構。它能自動、準確地檢測被測介質的溫度、壓力和流量值，并能進行溫度、壓力、壓縮因子自動補償。直接顯示標準狀態下（Pb=101.325kPa，Tb=293.15K）的介質體積流量。具有結構簡單、輕巧、準確度高、重復性好的優點，是城市燃?xì)狻⑹汀⒒ぁ㈦娏Α⒁苯鹦袠I(yè)用氣計量的理想產品。

二、產品特點

計量范圍寬，產品型號齊全，從DN25-DN400口徑；

準確度高，最高可達1.0級，重復性可達0.15%R；

儀表具有本安和隔爆功能，防護等級為IP65；

具有實時數據存儲功能，可防止儀表突然掉電數據丟失，在停電狀態下，內部數據可永久性保存；

可拆卸式全封閉機芯(專利號:ZL201420591807.3)結構，抗雜質能力強，精度高，壓損低、互換性好；

進口儀表專用精密軸承，耐磨性好，穩定程度高，同時提高了儀表的下限靈敏度，降低了始動流量；

具有脈沖信號、4-20mA信號輸出，配有RS485(MODBUS -RTU協議)通訊輸出，同時還有IC卡信號輸出，可與IC卡預付費系統配套使用，便于貿易結算；

搭配一體式注油泵，保障軸承長期運轉可靠性。

三、工作原理

3.1 流量計結構

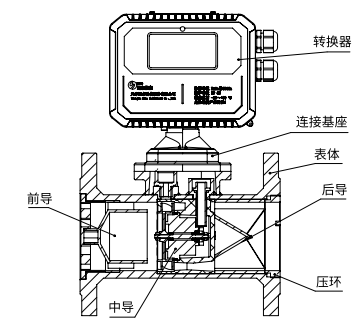

氣體渦輪流量計的基本結構如圖3-1所示，它主要由表體、機芯（前導向、中導向、后導向）連接基座和轉換器等組成。

圖3-1氣體渦輪流量計結構圖

3.2 工作原理

當流體流入流量計時，經一體化整流器整流并得到加速，流體再作用于與流向成一定角度的渦輪葉片上。在克服了機械阻力和流體阻力之后，渦輪開始旋轉，當旋轉達到穩定狀態，在一定的流量范圍內，氣體的流量正比于渦輪轉速。渦輪的轉速會通過傳感器提取，而后通過轉換器進行計算，結合管道內部的溫度、壓力，從而實現了對標準累積流量、標準體積流量的計算。

渦輪流量計的流量方程為：Q=3.6×f/K

式中：Q—流體的瞬時流量（工作狀態下）[m³/h]；

f—脈沖頻率[Hz]；

K—流量計的儀表系數[1/L]。

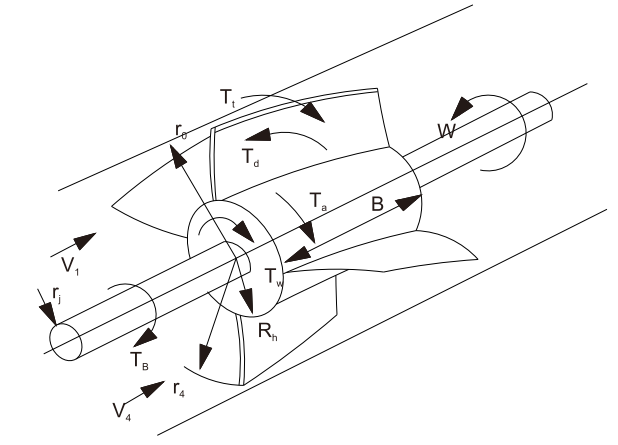

圖3-2氣體渦輪流量計工作原理圖

四、技術參數
