HART壓力變送器作為工業自動化領域的壓力測量儀表，其測量精度直接關系到生產工藝的穩定性、可靠性與經濟性。校驗工作是保障儀表精準運行的關鍵環節，需要適配的工具完成。本文以艾雷柯品牌產品，ALKT702手動氣壓泵、ALKC400T精密數字壓力計、ALKHART475手操器（中文版）三款工具，詳細介紹參數、功能特性、校驗應用及組合方案，為HART壓力變送器校驗工具選型提供參考，確保校驗工作規范、高效開展。

一、核心校驗工具

二、操作流程詳解

（一）前置準備工作

1、環境控制：將校驗現場溫度控制在（20±2）℃、濕度≤85%RH，確?，F場無振動、粉塵及腐蝕性氣體，為校驗提供穩定的環境條件，避免環境因素影響校驗精度。

2、設備預處理

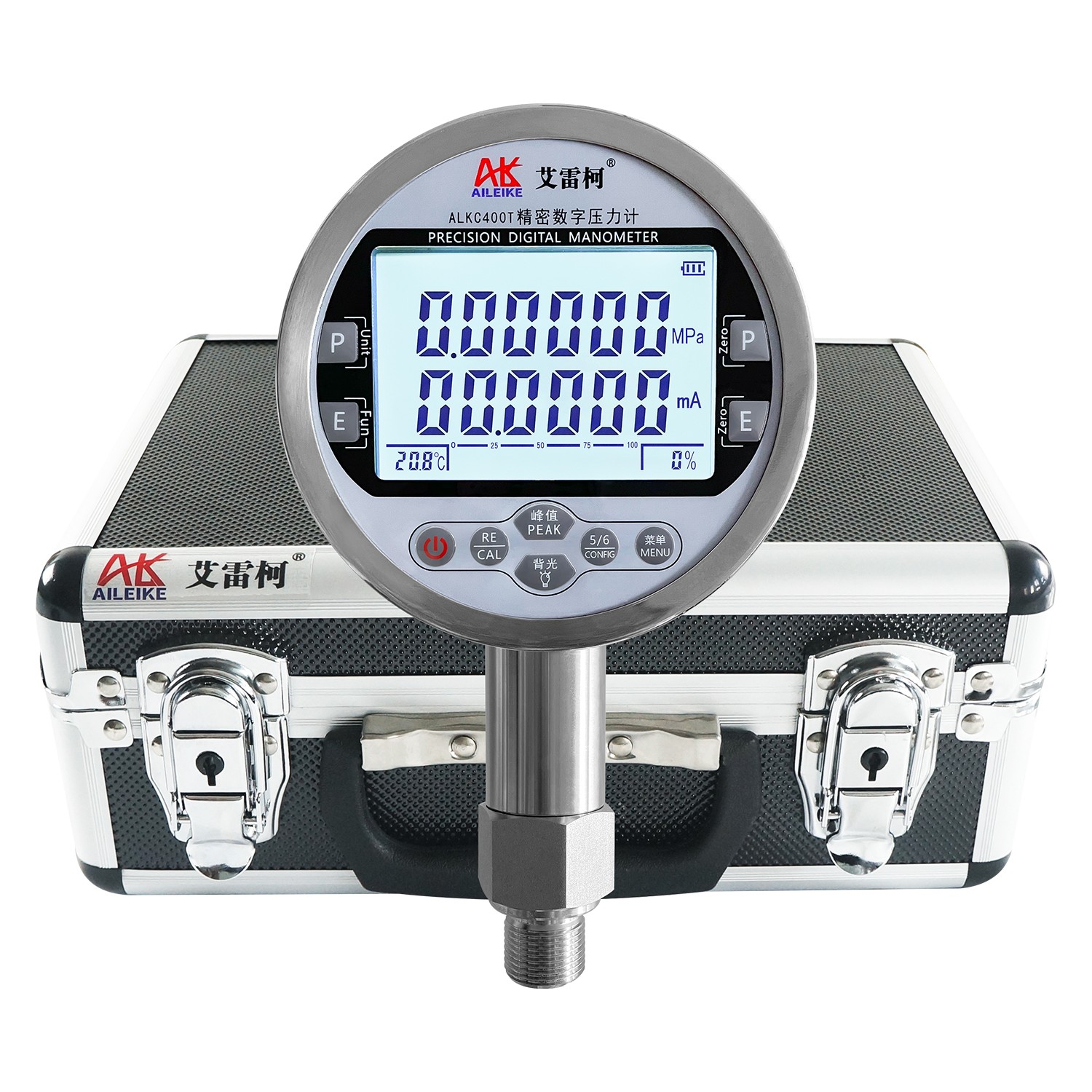

• 開啟ALKC400T并按“校零鍵”一鍵清零，確認24V供電功能、壓力測量功能、4~20mA電流測量功能正常。

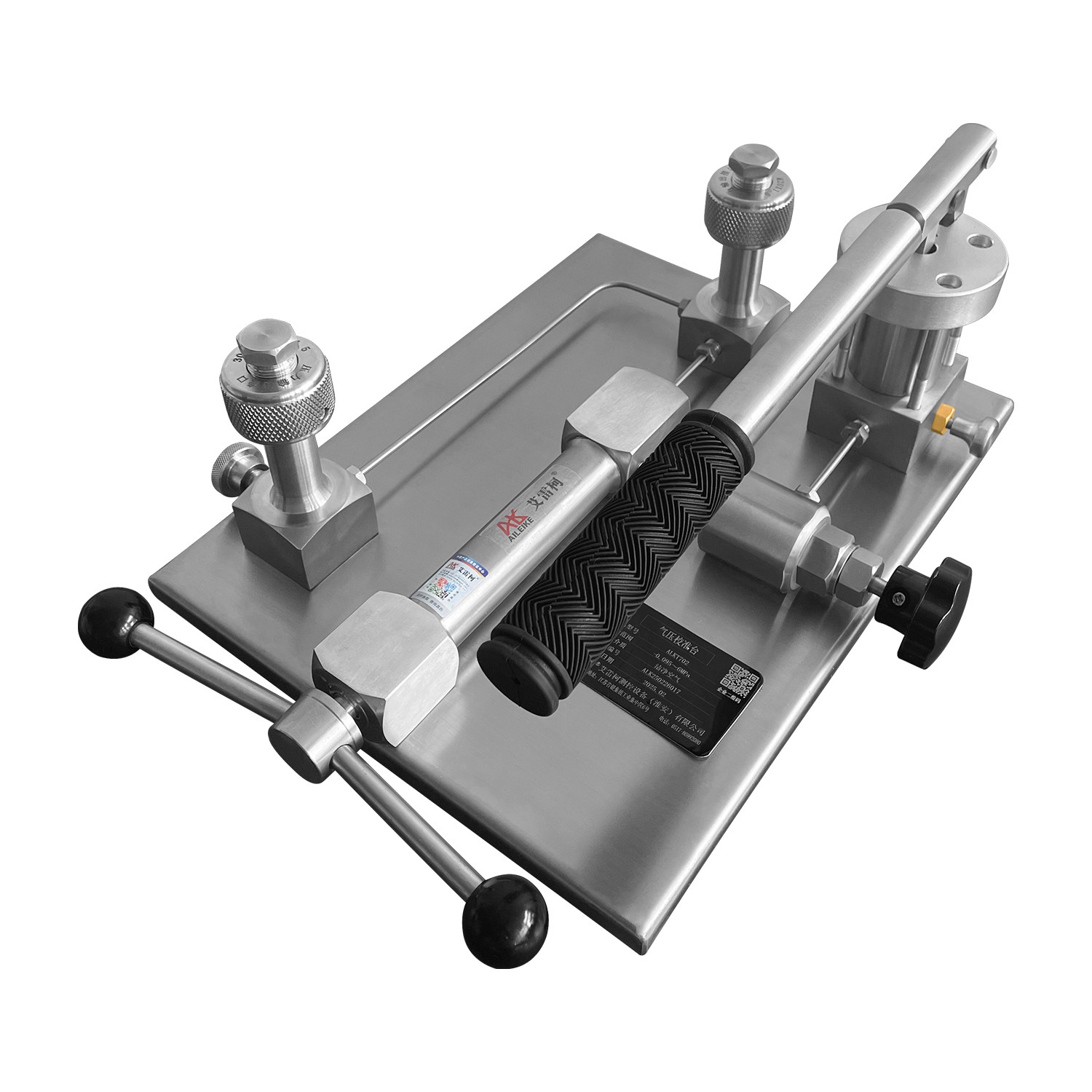

• 檢查ALKT702泄壓閥是否打開，微調逆時針調到底。

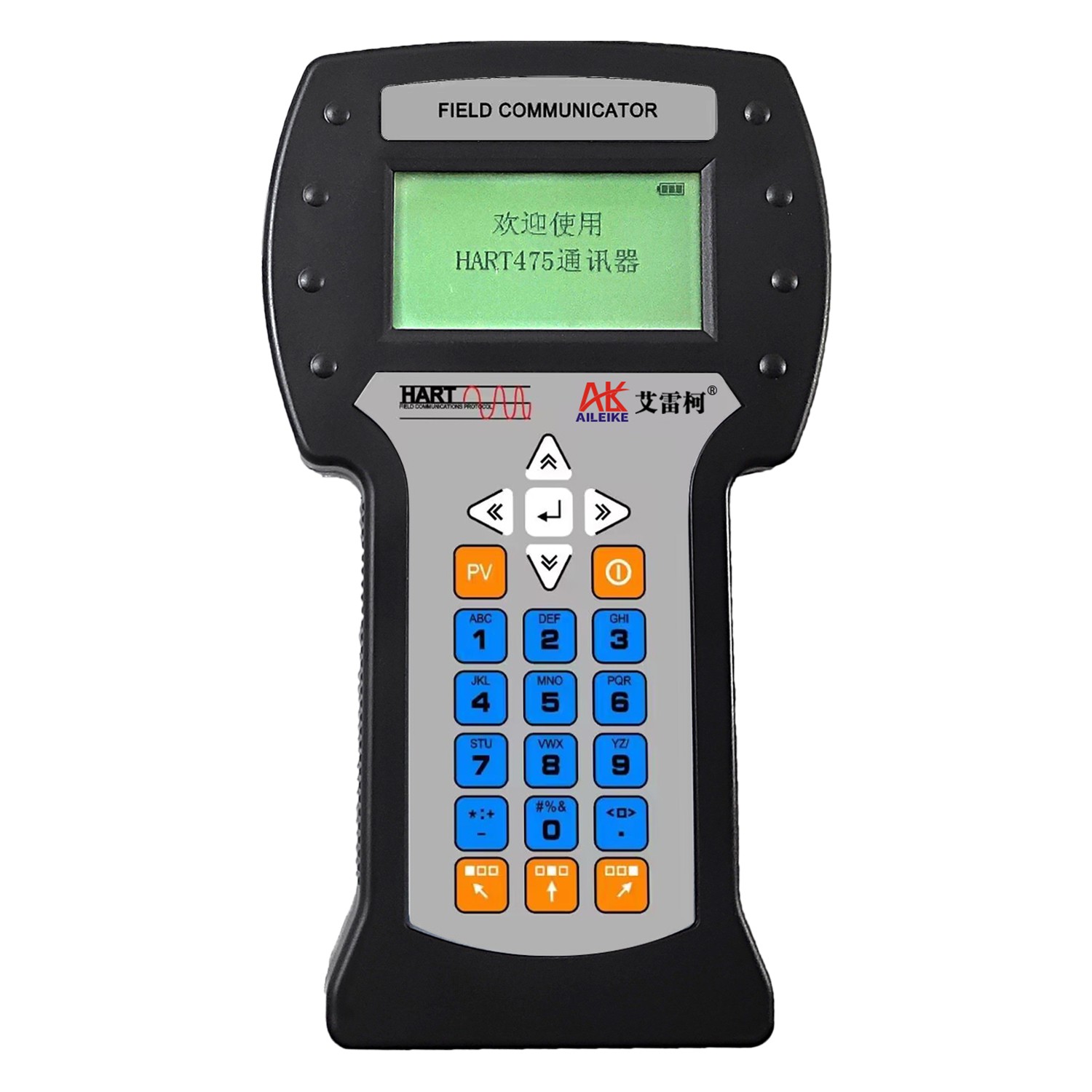

• 檢查ALKHART475手操器，確保電池電量充足、按鍵靈敏，通訊線纜無破損。

3、工具連接

• 將HART壓力變送器和ALKC400T精密數字壓力計與ALKT702輸出口密封連接。

• 接線說明

第一步：ALKC400T紅色通信線接線：ALKC400T壓力計24V接口——變送器正極

第二步：變送器負極——250Ω電阻

第三步：ALKC400T黑色通信線接線：ALKC400T壓力計電流接口——250Ω電阻一端

第四步：手操器通訊線接線：夾子分別夾在250Ω電阻兩端，另一端插入手操器通訊接口

完成接線，形成閉合回路。

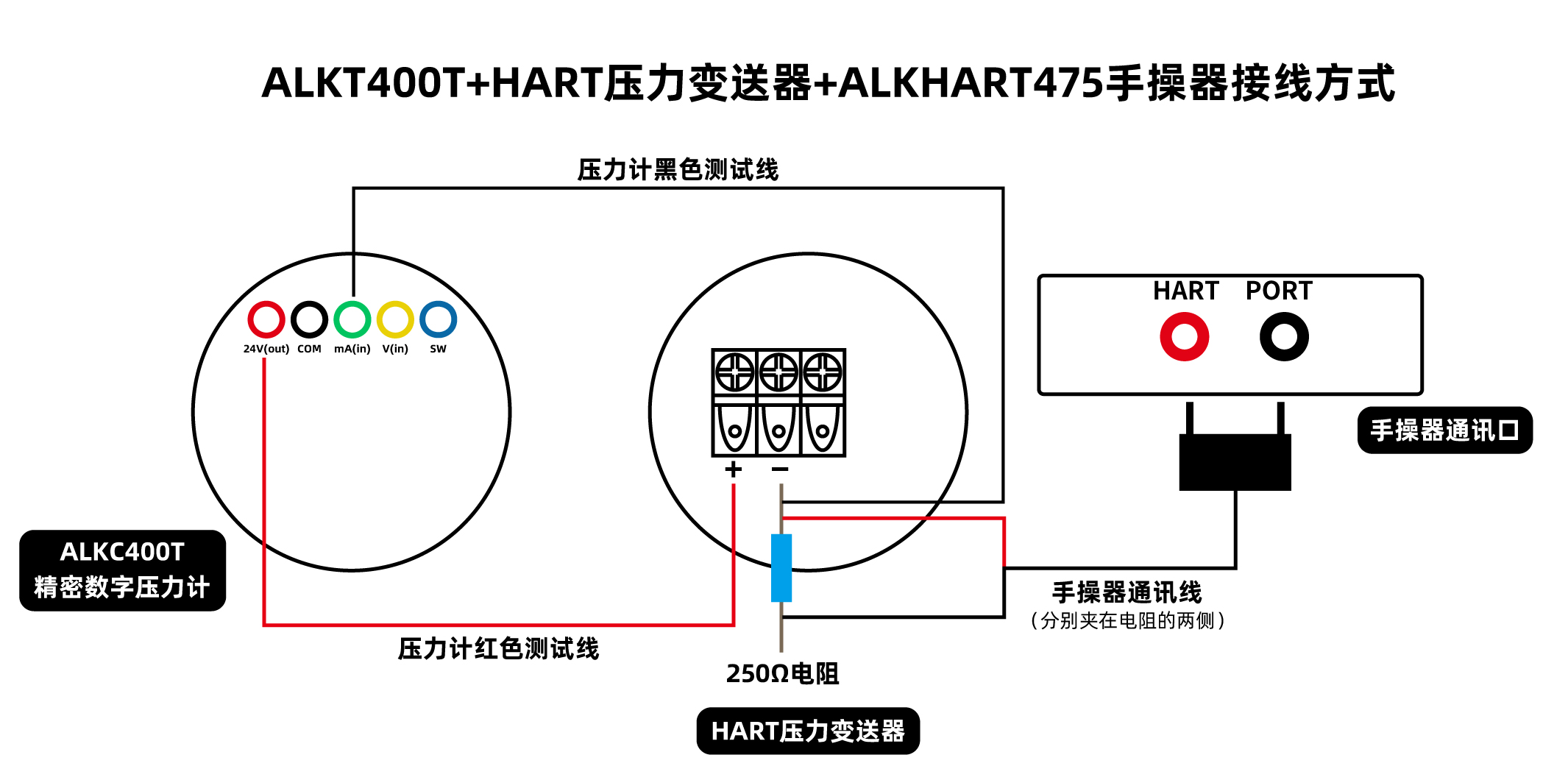

接線圖示

（二）校準核心流程

1. 開機與通信建立

• 按ALKHART475手操器電源鍵啟動。

• 手操器自動識別變送器（若通信失敗，檢查回路電阻是否≥250Ω）。

• 按手操器右鍵進入“選擇設備類型”菜單頁面，接著選擇“壓力變送器”，右鍵進入“壓力變送器菜單”，依次選擇“基本設置→校準→傳感器微調”。

2. 零點校準

• 打開ALKT702泄壓閥，泄壓為0，等待ALKC400T示數穩定。

• 在手操器中選擇“校準”，依次選擇“傳感器微調→零點微調”，右鍵確認，自動校準變送器零點。

• 壓力為0MPa，確認輸出電流穩定在4mA，偏差≤±0.1mA則零點校準合格。

3. 量程校準

• 使用ALKT702打壓桿粗調至變送器量程上限（如6MPa），再通過微調閥精確調整至目標壓力。

• 檢查壓力值為6MPa時，變送器輸出電流是否為20mA，若偏差超閾值需重復量程校準步驟，直至誤差在允許范圍內。

• 進入手操器選擇“gao端、低端微調”界面，輸入標準壓力值6MPa，確認后變送器壓力值6MPa校準成功。

4. 線性驗證（基于4-20mA線性輸出標準）

選取0%（0MPa）、25%（1.5MPa）、50%（3MPa）、75%（4.5MPa）、100%（6MPa）量程點依次校準，記錄每個點的壓力值與電流輸出如下：

5. 減壓測試

• 緩慢打開ALKT702泄壓閥，逐點降壓至量程上限、75%、50%、25%及零點。

• 記錄各點壓力與電流對應關系，驗證回差（升壓與降壓時同一點電流差）是否符合要求（≤0.05%FS）。

（三）數據記錄與驗收

校準記錄：填寫變送器型號、校準日期、環境參數、各校驗點實測數據及誤差計算結果。

結果判定：若所有校驗點誤差均在允許范圍內，粘貼校準合格標簽；不合格則需排查傳感器故障或重新校準。

設備復位：

• 關閉所有設備電源，斷開連接線并清潔接口。

• 打開ALKT702泄壓閥，釋放剩余壓力。

三、注意事項

規范使用：操作應按照標準流程，嚴禁帶壓拆卸設備；ALKT702加壓時需緩慢旋轉微調閥，以防壓力驟升損壞變送器膜片。

維護與校準周期：定期對ALKC400T精密數字壓力計進行計量檢定（建議每年1次）。

四、結語

艾雷柯ALKT702手動氣壓泵、ALKC400T精密數字壓力計、ALKHART475手操器（中文版）三款工具，精準匹配HART壓力變送器全流程校驗需求，具備精度高、操作便捷、場景適配性強等優勢。三款工具組合，可完成壓力施加、信號測量、HART通信校準、故障診斷等校驗工作，直接作為HART壓力變送器校驗工具選型的參考依據，規范選型，保障HART壓力變送器的精準運行。
