摘要

安瓿瓶作為藥用玻璃容器的重要類型，其內應力水平直接影響產品的機械強度、耐破裂性能及藥品包裝的安全性。三泉中石YLY-03S安瓿瓶內應力儀基于偏振光干涉原理，采用先進的偏光補償技術和數顯系統，實現玻璃內應力的定性和定量測定。該儀器適用于多種藥用玻璃制品的應力檢測，符合《中國藥典》相關要求，幫助制藥企業和質檢機構有效控制退火質量，確保殘余應力處于安全范圍內。

關鍵詞

安瓿瓶內應力儀；玻璃內應力測定；偏光應力儀；YLY-03S；三泉中石；藥用玻璃容器；雙折射光程差；中國藥典4003

試驗意義

玻璃容器在成型和退火過程中，由于溫度梯度不均或材料組織變化，會產生殘余內應力。這種應力若分布不均勻，將顯著降低玻璃的抗機械沖擊能力，在生產、運輸、儲存或使用過程中增加破裂風險，進而影響藥品質量和患者安全。內應力測定是藥用玻璃退火質量控制的核心環節，通過精準檢測，可將殘余應力控制在較低水平（如多數藥品包裝要求低于40 nm/mm），從而提升產品可靠性和整體包裝安全性。該試驗在制藥、玻璃制品生產及質量監督領域具有重要指導作用。

試驗設備

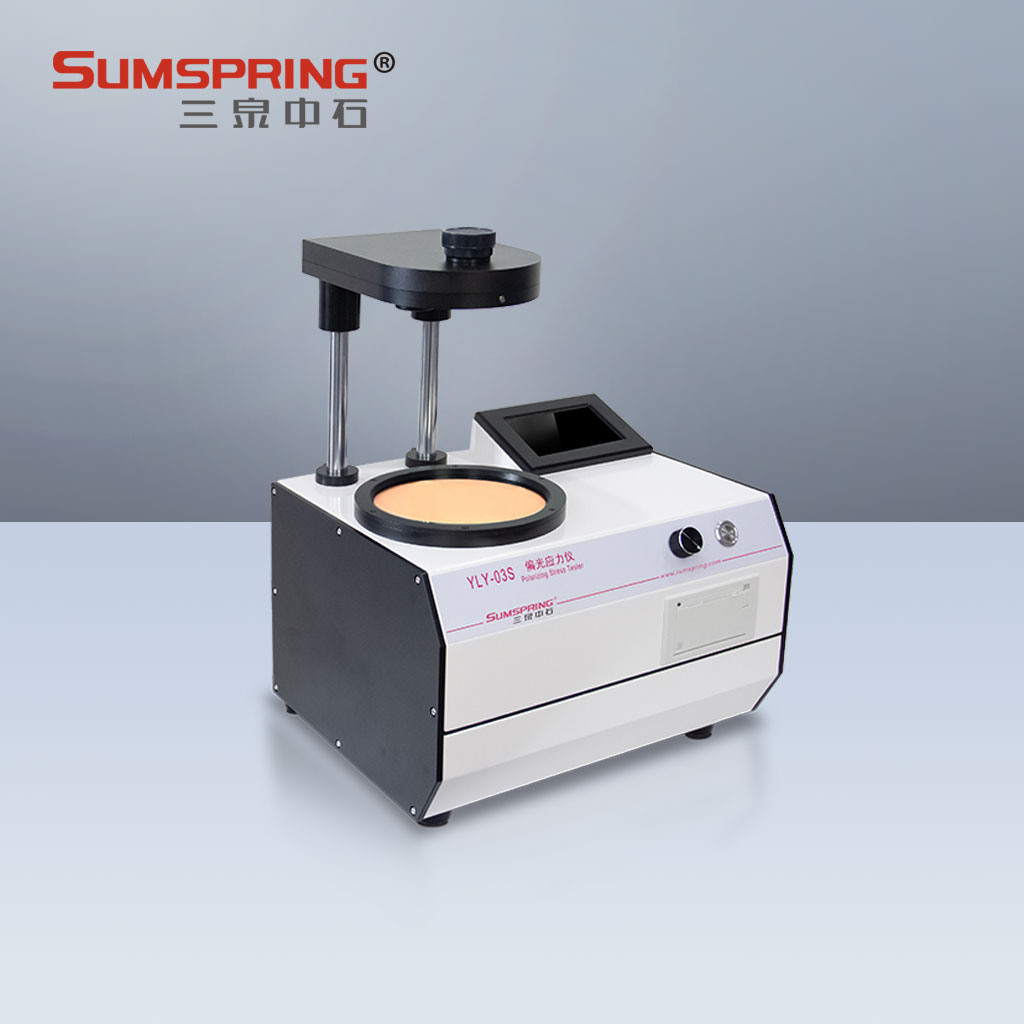

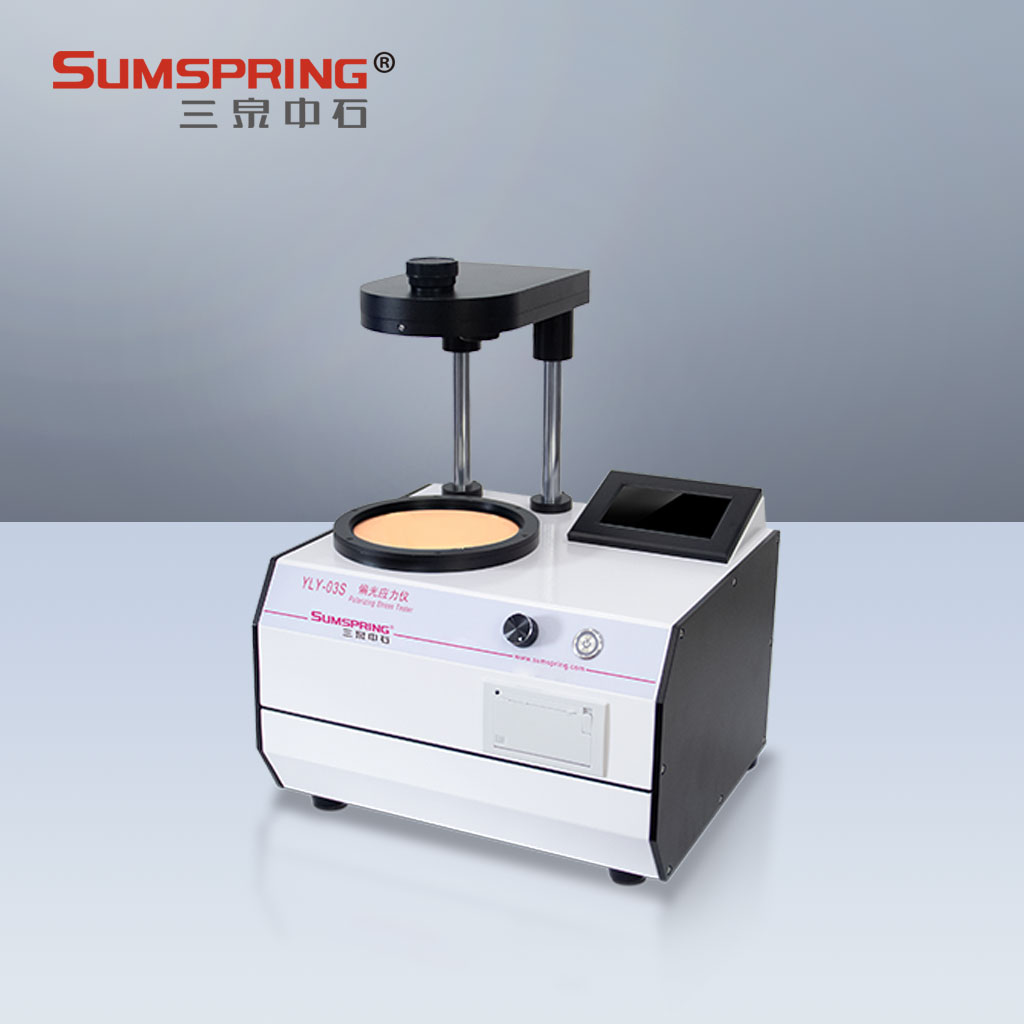

試驗采用三泉中石YLY-03S安瓿瓶內應力儀（偏光應力儀）。該儀器設計緊湊，配備彩色液晶顯示屏、觸摸屏操作界面、微型打印機及數據存儲功能，支持定性和定量模式。主要技術參數包括：

• 儀器示值：0.1 nm

• 測量誤差：2 nm

• 偏振場直徑：150 mm

• 檢偏振片旋轉角度：360°

• 光場邊沿亮度：>120 cd/m2

• 外形尺寸：220 mm × 370 mm × 480 mm（長×寬×高）

• 重量：5 kg

儀器配備1/4波片和靈敏色片，支持光程差直接讀取，兼容多種標準要求。

試驗依據

試驗依據《中國藥典》2025版四部4003玻璃容器內應力測定法（基于2020版修訂）。該方法源于YBB00162003-2015內應力測定法修訂，明確內應力定義、產生原因及雙折射測量原理，適用于藥用玻璃容器的退火質量評價。標準強調使用偏光應力儀測量雙折射光程差，并以單位厚度光程差（nm/mm）表示應力值，支持直接讀取光程差或旋轉角度計算。

試驗原理

玻璃在無應力狀態下呈各向同性，當存在內應力時產生各向異性，導致雙折射效應。儀器利用偏振光干涉原理：白光經起偏鏡成為線偏振光，通過有應力的玻璃樣品后產生光程差，經1/4波片補償和檢偏鏡旋轉，觀察干涉色變化或暗場調整。光程差T與檢偏鏡旋轉角度θ的關系為T ≈ 3.14θ（nm），最終計算單位厚度應力δ = T / t（t為通光厚度，mm）。配備靈敏色片可增強色序判斷，實現定性觀察和定量測量。

適用范圍

YLY-03S安瓿瓶內應力儀廣泛適用于：

• 藥用玻璃容器（如安瓿瓶、口服液瓶、注射劑瓶、西林瓶等）

• 玻璃量具、計量器具

• 食品包裝玻璃瓶

• 石英、寶石制品及其他透明玻璃容器特別適合制藥企業、玻璃制品生產廠、藥品包裝質檢機構開展內應力檢測。

取樣準備

供試品應為退火后未經其他試驗的成品。取樣前置于實驗室溫度條件下平衡30分鐘以上。操作時戴手套，避免直接手持樣品以防引入額外應力或污染。樣品需清潔、無明顯缺陷，選擇代表性部位（如底部或側壁）進行測定。

試驗過程

1. 儀器校準：調整偏光應力儀零點，確保暗視場。置入1/4波片或靈敏色片。

2. 無色樣品測定：

• 底部檢驗：置入樣品，從口部觀察，旋轉檢偏鏡使暗十字分離，找出最大應力點，記錄光程差或旋轉角度，測量厚度。

• 側壁檢驗：樣品軸線與偏振平面成45°，旋轉檢偏鏡至暗區取代亮區，記錄最大應力區數據，測量兩側壁厚度之和。

3. 有色樣品測定：采用平均法確定終點（暗區取代亮區與亮區重現角度平均值）。

4. 數據記錄：儀器直接顯示光程差、應力值，計算δ = 3.14θ / t。重復測量多點，取最大值或統計分析。

5. 輸出：存儲數據、打印單次結果及統計值（最大、最小、平均等）。

設備優勢

YLY-03S具備定性與定量雙模式，彩色液晶屏直觀顯示每次測量值及統計結果；觸摸屏操作簡便，支持用戶分級權限管理，確保數據完整性；內置微型打印機和高速芯片，提升效率；試驗空間可調，適應多種規格樣品；配備測試軟件，實現數據無限存儲與導出；系統支持ISP在線升級，提供持續功能優化。整體精度高、穩定性強，滿足現代藥包材檢測需求。

結論

三泉中石YLY-03S安瓿瓶內應力儀作為專業檢測工具，能夠準確、便捷地評估安瓿瓶等藥用玻璃容器的內應力水平，有效輔助退火工藝優化和產品質量控制。儀器技術指標符合《中國藥典》要求，在制藥和玻璃行業質量保障中發揮關鍵作用，促進藥品包裝安全可靠。
