摘要

醫用不銹鋼針管作為注射針、活檢針等醫療器械的核心部件，其韌性直接關系到臨床使用過程中的安全性和可靠性。韌性不足可能導致針管在穿刺或患者掙扎時發生脆斷，引發斷針殘留體內等嚴重并發癥。三泉中石研發的針管彎曲韌性測試儀RXY-02，依據GB 18457-2001（等效采用ISO 9626-1991）標準中的韌性試驗要求設計制造，能夠精確模擬反復彎曲工況，對公稱規格0.2~3.4mm的正常壁、薄壁、超薄壁針管進行韌性測定。該設備操作簡便、顯示直觀，已廣泛應用于醫療器械生產企業、產品質量監督檢驗機構及相關科研單位，有效提升針管質量控制水平，確保產品符合國家法規要求。

關鍵詞

活檢針韌性測試儀；針管彎曲韌性測試儀；RXY-02；醫用不銹鋼針管；韌性試驗；GB 18457-2001；ISO 9626-1991；三泉中石

試驗意義

醫用不銹鋼針管在皮內、皮下、肌肉及靜脈注射或活檢穿刺過程中，需要承受一定的彎曲應力。如果韌性性能不足，針管易發生脆性斷裂，不僅增加患者痛苦，還可能造成針頭殘留體內引發感染、出血或需外科取出等二次損傷。國家標準明確要求投入市場的醫用針管必須具備足夠的韌性，以抵抗意外彎折而不易斷裂。開展針管韌性測試，有助于生產企業及時發現材料或工藝缺陷，質檢部門有效把控出廠質量，從而降低臨床風險，保障患者安全。

試驗設備

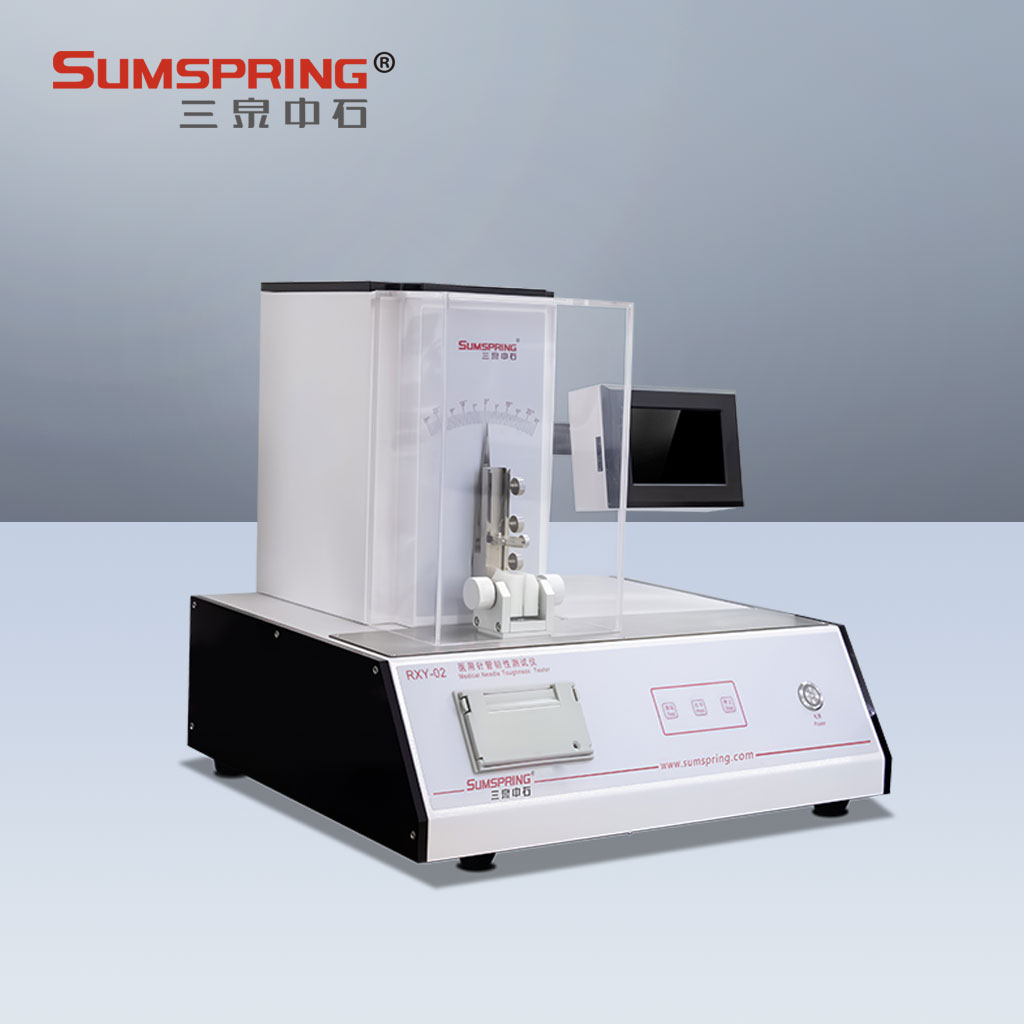

針管彎曲韌性測試儀RXY-02（品牌：三泉中石，型號：RXY-02）采用先進機電一體化設計，主要技術參數包括：

• 試驗頻率：0.5Hz±0.025Hz

• 彎曲角度：15°、20°、25°可選

• 雙向施力次數：20次

• 適用管壁類型：正常壁、薄壁、超薄壁

• 公稱規格范圍：0.2~3.4mm

• 彎曲距離精度：±0.1mm

• 外形尺寸：340mm×230mm×320mm

• 重量：12kg

• 工作環境：溫度5～40℃，相對濕度45～80%

• 電源：220V 50Hz設備配備LCD顯示屏，支持一鍵操作，適用于多種規格針管的韌性檢測。

試驗依據

儀器嚴格參照GB 18457-2001《制造醫療器械用不銹鋼針管》（等效采用ISO 9626-1991）中韌性試驗相關條款設計。該標準規定了不銹鋼針管的力學性能要求，其中韌性試驗通過反復雙向彎曲評估針管抗斷裂能力，確保材料在規定彎曲角度和次數下無可見斷裂。

試驗原理

試驗基于循環彎曲疲勞原理：將針管一端牢固固定，從固定點到規定跨距位置施加力，使針管在平面內先向一側彎曲至指定角度，再向反方向彎曲相同角度，以0.5Hz頻率反復進行20次雙向施力。試驗結束后，用正常或矯正視力觀察針管表面，若無斷裂、裂紋等缺陷，即判定韌性合格。該方法模擬臨床使用中針管可能遇到的彎折應力，真實反映材料的抗脆斷性能。

適用范圍

RXY-02適用于人體皮內、皮下、肌肉和靜脈注射針針管，以及其他醫療器械用硬直不銹鋼針管的韌性測定，尤其適合活檢針等需較高韌性要求的針管檢測。設備兼容正常壁、薄壁、超薄壁三種壁厚類型，覆蓋公稱規格0.2~3.4mm范圍，廣泛用于醫療器械制造企業、第三方檢測機構、產品質量監督部門及科研院所。

取樣準備

1. 選取代表性樣品，確保針管表面無明顯缺陷、銹蝕或變形。

2. 根據針管公稱規格和壁厚類型（正常壁、薄壁或超薄壁），選擇對應的彎曲角度（通常正常壁25°、薄壁20°、超薄壁15°）。

3. 測量并記錄針管外徑、壁厚等基本參數。

4. 將針管清潔處理，避免油污或顆粒影響夾持和觀察。

5. 樣品數量按企業內部質量控制計劃或標準風險評估確定。

試驗過程

1. 開機預熱，設置試驗參數：彎曲角度、頻率、壁厚類型等。

2. 將針管一端固定在專用夾具上，確保固定點穩固且不損傷針管。

3. 調整施力點至規定跨距（標準中根據規格定義）。

4. 啟動測試，設備自動以0.5Hz頻率進行雙向彎曲20次。

5. 測試完成后，卸下樣品，在良好照明條件下目視檢查針管是否有斷裂或裂紋。

6. 記錄試驗結果，包括彎曲角度、次數及觀察結論。

7. 如需重復測試，更換新樣品繼續。

設備優勢

• 操作界面采用LCD顯示屏，參數設置和結果顯示清晰直觀。

• 支持一鍵啟動，自動化程度高，減少人為操作誤差。

• 彎曲角度靈活可選，適應不同壁厚和規格需求。

• 彎曲距離控制精度高（±0.1mm），試驗重復性好。

• 體積緊湊、重量適中，便于實驗室臺式放置。

• 符合國家標準要求，數據可靠，適用于質量體系認證和日常檢測。

結論

針管彎曲韌性測試儀RXY-02為醫用不銹鋼針管韌性檢測提供了專業、可靠的解決方案。通過嚴格執行GB 18457-2001標準中的彎曲試驗方法，該設備有效驗證針管的抗斷裂能力，幫助生產企業和質檢機構把控產品質量關口。使用RXY-02開展韌性測試，不僅滿足法規合規需求，還能顯著提升產品安全水平，降低臨床使用風險，是醫療器械質量控制中bukehuoque的檢測工具。
