WC3/25 補償電纜（2×1.5）詳細參數 + 應用場景（適配 WRe3-WRe25 鎢錸熱電偶）

WC 3/25鎢錸熱電偶補償導線產品參數  核心型號與基礎參數

二、分層結構與詳細參數

1. 導體（補償核心）

2. 絕緣層

3. 屏蔽層（抗干擾）

4. 護套層

5. 填充與繞包

• 填充：PP 繩 / 低煙無鹵填充料 → 保證圓整，減少位移

• 繞包：聚酯帶（PET）/ 無紡布 → 固定芯線，輔助絕緣防潮

•

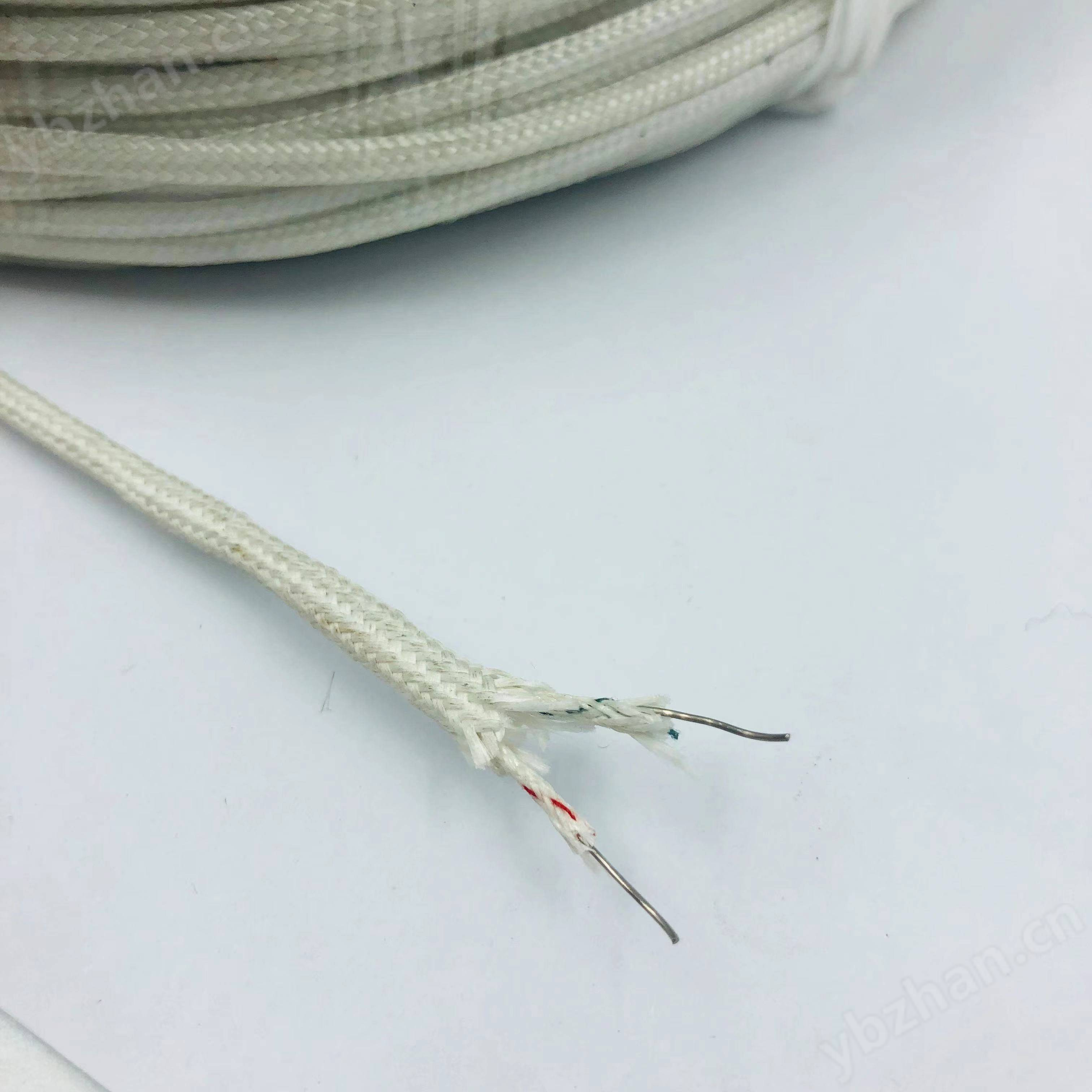

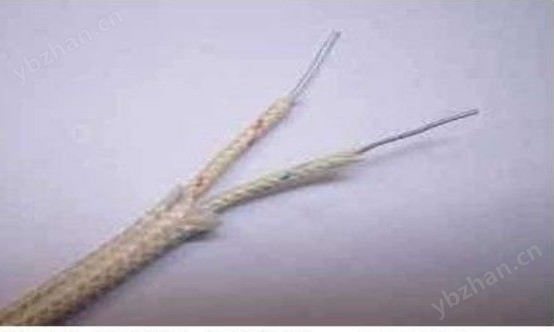

WC 3/25鎢錸熱電偶補償導線產品參數

電氣與安全關鍵參數

四、典型應用場景

1. 冶金行業（最核心）

• 高爐、轉爐、電爐、連續鑄鋼、加熱爐、熱處理爐

• 軋鋼生產線、退火爐、燒結機高溫測溫

• 特點：溫度高（常＞200℃）、粉塵大、電磁干擾強 → 推薦 FEP 絕緣 + 護套 + 雙層屏蔽

2. 電力行業

• 鍋爐爐膛、過熱器、再熱器、省煤器壁溫監測

• 汽輪機缸體、發電機定子 / 轉子測溫

• 電廠脫硫脫硝、垃圾焚燒爐測溫

• 特點：高溫 + 腐蝕煙氣 → 推薦 FEP/PFA + 雙層屏蔽 + 耐候護套

3. 化工與石油

• 裂解爐、重整裝置、加氫裝置、反應釜

• 高溫管道、換熱器、儲罐壁溫監測

• 特點：高溫 + 酸堿腐蝕 → 推薦 FEP/PFA + 屏蔽 + 耐油護套

4. 建材與玻璃

• 玻璃熔窯、水泥回轉窯、石灰窯

• 輥道窯、隧道窯、干燥窯測溫

• 特點：高溫 + 粉塵 + 振動 → 推薦 FEP + 雙層屏蔽 + 耐磨護套

5. 其他高溫工業

• 航空航天發動機試車臺、熱處理設備

• 有色金屬冶煉（銅、鋁、鋅、鎳）

• 垃圾焚燒、生物質發電高溫區

•

五、選型與使用要點（銷售 / 施工必看）

1. 溫度優先：

• ＞105℃ → 必選 FEP/PFA

• 70~105℃ → LSZH/XLPE

• ＜70℃ → PVC（成本優先）

2. 干擾優先：

• 變頻器、電機、動力電纜密集區 → 雙層屏蔽（鋁塑帶 + 銅網）

• 普通儀表柜內 → 單層鍍錫銅網即可

3. 極性與接地：

• 正極（紅）接熱電偶正極，負極（黃）接負極，接反直接測不準

• 屏蔽層單端接地（通常在控制室側），避免地環流

4. 敷設要求：

• 與動力電纜間距≥30cm，或分橋架 / 穿管敷設

• 高溫區避免直接接觸熱表面，加隔熱套管

• 固定點留伸縮余量，防止熱脹冷縮拉斷

六、核心賣點（B2B 銷售可用）

• 精準匹配 WRe3-WRe25 鎢錸熱電偶，冷端補償誤差小

• 耐高溫（260℃）、抗氧化、耐腐蝕，適配復雜工況

• 屏蔽抗干擾強，保證 4-20mA / 熱電偶毫伏信號穩定

• 多材質可選（FEP/LSZH/PVC），覆蓋高溫 / 環保 / 普通場景

• 2×1.5 規格柔軟易敷設，適合儀表柜、橋架、穿管安裝
