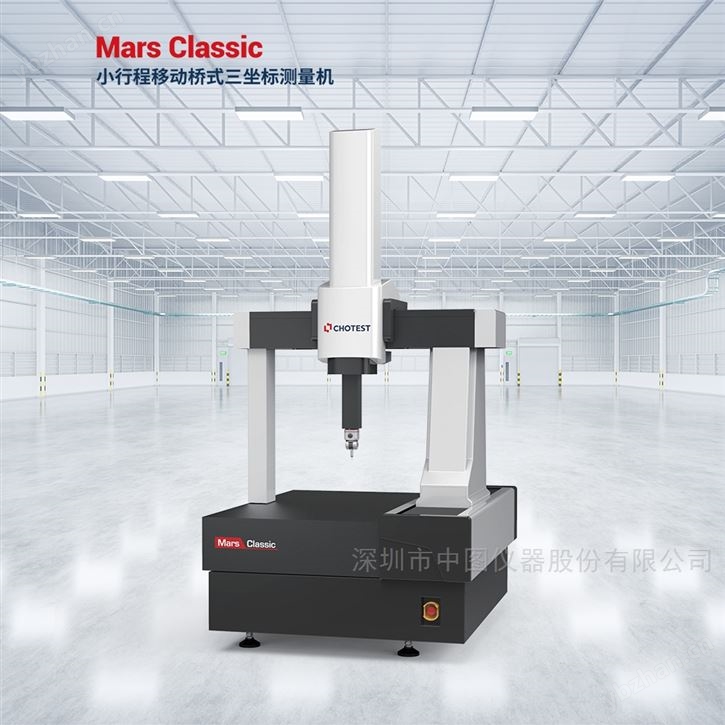

CMM探針的基本工作原理是什么？（計量學視角）

CMM 探針屬于接觸式探測系統。在測量過程中，探針球與工件表面發生物理接觸，由測頭系統輸出空間坐標數據，該數據并非最終測量結果，而是參與 CMM 長度測量誤差（E）計算的輸入量之一。

CMM探針的主要分類

1.觸發探頭是什么？

觸發式測頭是在接觸瞬間輸出單一坐標點的探測系統，其核心計量指標為單點探測誤差。

觸發式測頭：

觸發式測頭在探針球接觸工件并達到設定觸發力閾值時，輸出一次坐標數據，屬于離散點測量模式。

（1）計量學特征：

①單次接觸 → 單個采樣點

②探測過程近似靜態

③主要誤差來源為觸發重復性與結構回彈

（2）典型計量性能指標：單點探測誤差 P_FTU ≤ 0.5 µm

該指標通常依據ISO 10360-5 或VDI/VDE 2617 Part 2中的觸發式測頭測試方法，在標準球條件下獲得。根據 VDI/VDE 2617 表格定義，P值用于評價測頭自身的探測能力，不等同于 CMM 的長度測量誤差 E。

（3）適用場景：

①尺寸與位置公差檢測

②孔徑、臺階、中心距測量

③中小批量離線檢測任務

2.掃描探針是什么？

掃描式測頭是在保持恒定接觸力條件下，連續輸出坐標點的探測系統。

掃描式測頭：

掃描式測頭在工件表面連續運動，通過力控系統維持穩定接觸狀態，實時采集高密度坐標點，屬于動態連續測量模式。

（1）計量學特征：

①連續接觸 → 點云數據

②誤差來源包含動態力變化、結構變形與控制算法

③探測誤差與掃描速度、路徑高度相關

（2）典型計量性能指標：掃描單點探測誤差 P_STU：1–3 µm

該指標通常依據ISO 10360-4或VDI/VDE 2617 Part 3中的掃描測頭測試規范，在規定掃描速度與力控條件下測得。

觸發式與掃描式探針的計量性能差異是什么？

在計量圈子里，我經常聽到這樣一個誤區：“掃描測頭比觸發測頭更貴，所以它肯定在所有情況下都更準。”

從計量學定義上看，觸發式測頭 P 值小于掃描式測頭是符合標準邏輯的結果，并不構成性能矛盾。如果我們單純看單點探測誤差（P值）——也就是測頭接觸那一下的基本功，你會發現一個反直覺的現象：老牌的觸發式測頭往往表現得更出色（P值通常 ≤ 0.5 µm），而掃描式測頭反而略遜（P值多在 1-2 µm 之間）。

觸發式探針vs掃描式探針性能參數表

這是為什么？這要從它們的工作本質說起。

想象一下你在畫圖。觸發式測頭就像是一只精準的啄木鳥，它只做一件事：在接觸工件的瞬間凍結數據。這種打點即走的靜態模式，極大地規避了機械運動帶來的動態干擾，因此在測量高重復性的點位（比如孔的中心坐標）時，它的純凈度和穩定性是的 。

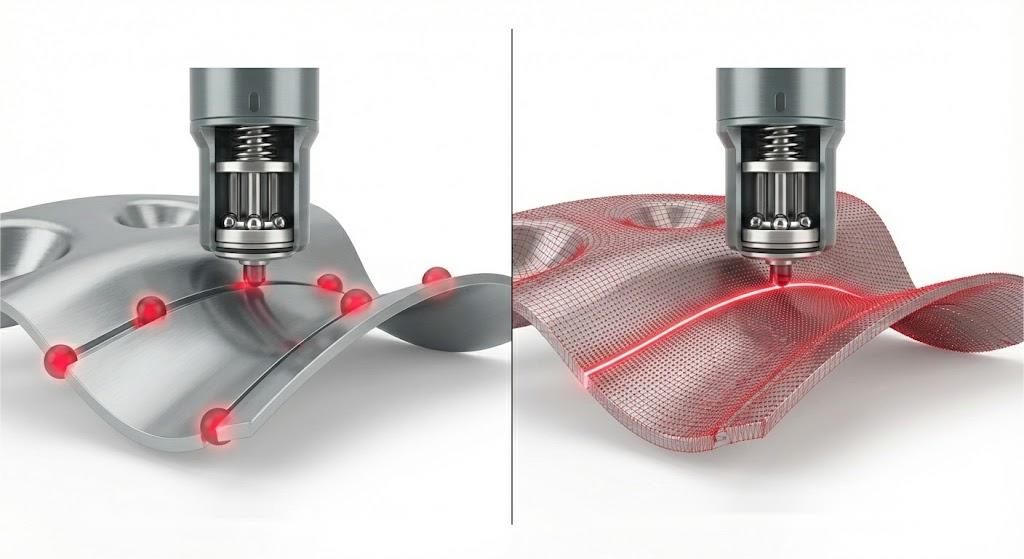

相比之下，掃描式測頭更像是一位滑冰運動員。它需要在保持恒定接觸力的同時，在工件表面連續滑動 。雖然它犧牲了一丁點單點精度來應對動態力變化和摩擦，但它換來了海量的數據密度。當你需要評定一個復雜的曲面輪廓，或者分析一個圓夠不夠圓（圓度）時，觸發式測頭采的那幾個點就像盲人摸象，而掃描測頭每秒成百上千的點云數據，才能還原零件的真實形狀 。

所以，觸發式vs掃描式選型很簡單：

①觸發式測頭更適合高重復性點位定義

②掃描式測頭更適合真實形狀重建

影響探針探測誤差的關鍵因素

影響CMM測頭精度的因素有哪些？探針探測誤差受多種系統性因素影響，而非單一參數決定。關鍵影響因素包括：

1. 測頭與探針系統剛性（影響 P 值穩定性）

2. 接觸力控制精度（直接影響掃描探測誤差）

3. 探針長度與構型（放大角度誤差與結構變形）

探針越長，誤差不是線性增加，而是指數爆炸 很多新手工程師為了省事，喜歡一直掛著 100mm的加長桿測所有孔。這是一個致命的習慣。探針長度對精度的影響主要來自兩個方面：

（1）剛性損失： 碳纖維桿雖然輕，但在高速掃描的離心力下依然會有微米級的彎曲。根據經驗，探針長度每增加 50mm，掃描誤差通常會增加 30%-50%。

（2）阿貝誤差放大： 測座內部極其微小的角度偏差（比如 1 角秒），在 20mm 的針尖上可能忽略不計，但放大到 200mm 的針尖上，就會產生明顯的位移誤差。

（3）專家建議：永遠遵循最短路徑原則。能用 50mm 測到的，絕不用 51mm 的針。

4. 測量策略參數（點數、掃描速度、路徑規劃）

5. 環境條件（溫度梯度、振動對 P 值的間接影響）

大家都知道 CMM 需要恒溫（20℃ ± 2℃），但很少有人注意到溫度梯度。

我曾經遇到過一個案例：一臺高精度 CMM 早上測量合格，下午全部超差。排查了很久才發現，空調的出風口正對著機器的 Z 軸。

雖然整體室溫是達標的，但局部的冷風吹在花崗巖或光柵尺上，導致了非線性的形變。對于高精度的 $P_{FTU}$ 測試，0.5℃/小時 的溫度變化率就足以讓你的 0.5 µm 精度變成 1.0 µm。

避坑指南：驗收時，務必檢查機器周圍是否有直吹的空調風口或陽光直射。

基于計量目的的探針選型建議

在工程實踐中，應明確區分探針探測誤差 P與整機長度測量誤差 E，并圍繞測量目的進行選型：

（1）以尺寸合格性判定為主→ 優先觸發式測頭（P_FTU ≤ 0.5 µm，ISO 10360-5）；

（2）以形狀與輪廓評估為主→ 優先掃描式測頭（P_STU 1–3 µm，ISO 10360-4）

（3）復雜零件綜合檢測→ 觸發 + 掃描混合測量策略

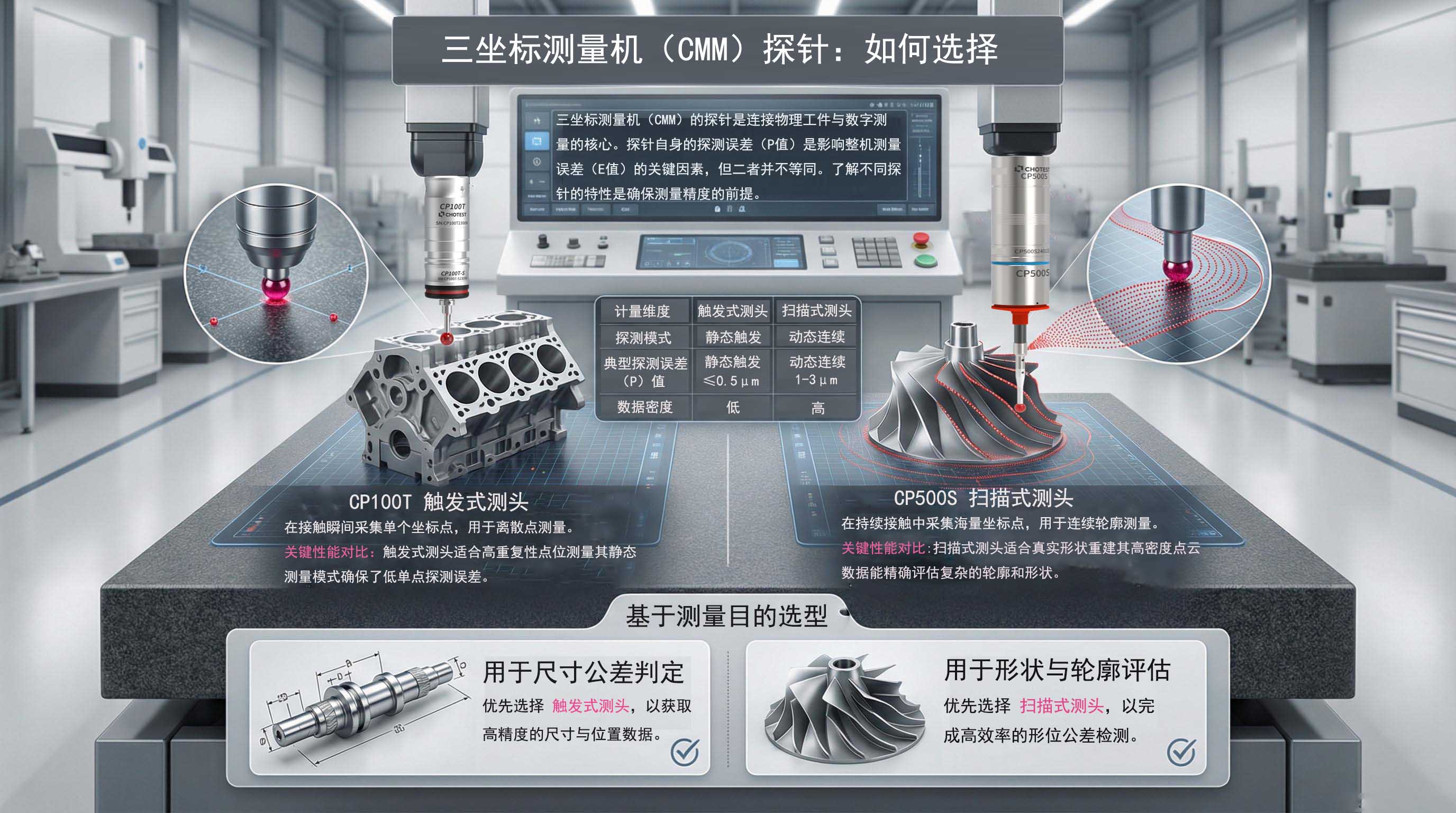

一張圖總結三坐標測量機（CMM）探針如何選擇：
