前言

在工業通信領域中，Modbus協議作為串行通信協議之一，其數據解析方式一直是關注的重點。我們公司開發的YG系列變送器和儀表寄存器有16位和32位，讀取負值需要補碼，本文將深入探討Modbus協議中二進制補碼數據的處理原理，并提供Python代碼實現，幫助快速解決負數解析難題。

一、Modbus補碼表示原理

1.1 數據存儲規范

Modbus協議采用二進制補碼形式表示有符號整數：

? 16位整數：范圍-32768 ~ 32767

? 32位整數：范圍-2147483648 ~ 2147483647

1.2 符號位判定規則

有效位（MSB）作為符號位標識：

? 0 表示正數

? 1 表示負數

二、補碼數據轉換實戰

2.1 16位整數處理（單寄存器）

操作示例： 寄存器值：0xFFFE（十六進制）

轉換邏輯：

2.2 32位整數處理（雙寄存器）

操作示例： 寄存器值：0xFFFF（高位）和0xFFFE（低位）

轉換步驟：

1.       數據合并（大端序）：

1.       符號轉換：

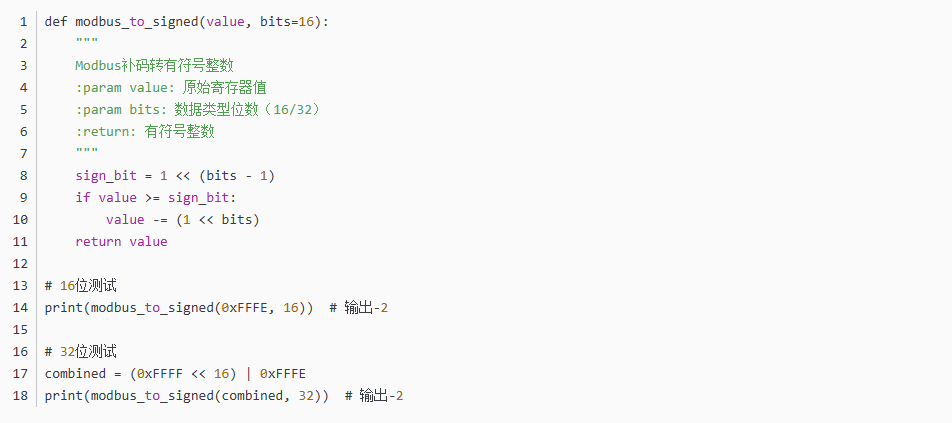

三、通用轉換函數實現

四、開發注意事項

1.字節順序問題

? Modbus默認采用大端序（Big-Endian）

? 部分設備可能使用小端序，需通過struct模塊處理：

2.浮點數處理

? 浮點數值采用IEEE754格式存儲，需單獨解析

? 使用unpack方法轉換：

3.數據類型驗證

1.務必確認設備手冊中標注的數據類型

2.16位寄存器不要誤用于32位數據處理

五、總結與拓展

本文詳細解析了Modbus協議中補碼數據的處理原理，并提供了可直接集成到項目中的Python實現代碼。實際開發中還需注意：

? 進行嚴格的邊界值測試（特別是-32768/-2147483648等臨界值）

? 添加異常處理機制應對非法數據

? 使用Wireshark等工具進行Modbus協議抓包驗證
