特性

額定電流IN

24 A

額定電壓 UN

630 V

額定電壓(III/3)

500 V

額定電涌電壓(III/3)

6 kV

額定電壓(III/2)

630 V

額定電涌電壓(III/2)

6 kV

額定電壓 (II/2)

1000 V

額定電涌電壓(II/2)

6 kV

連接數據

連接技術

類型

連接器可組合

額定橫截面

2.5 mm2

導線連接

連接方式

帶壓片的螺釘連接

剛性導線橫截面

0.2 mm2 ... 4 mm2

柔性導線橫截面

0.2 mm2 ... 2.5 mm2

可連接導向橫截面 AWG

24 ... 12

柔性導線橫截面，帶不含絕緣套管的冷壓頭

0.25 mm2 ... 2.5 mm2

柔性導線橫截面，帶套管，帶塑料絕緣套管

0.25 mm2 ... 2.5 mm2

2根橫截面相同的導線，剛性導線

0.2 mm2 ... 1.5 mm2

2根橫截面相同的導線，柔性導線

0.2 mm2 ... 1.5 mm2

2根具有相同橫截面的導線，柔性，帶套管但不帶塑料套管

0.25 mm2 ... 0.75 mm2

2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管

0.5 mm2 ... 1.5 mm2

剝線長度

8 mm

螺釘頭驅動方式

開槽 (L)

緊固扭矩

0.5 Nm ... 0.6 Nm

安裝

材料規格

說明

尺寸

電氣測試

環境和真實條件

環境條件

環境溫度（存放/運輸）

-40 °C ... 70 °C

相對濕度（存放/運輸）

30 % ... 70 %

環境溫度（組裝）

-5 °C ... 100 °C

環境溫度（運行）

-40 °C ... 100 °C (取決于電流承載能力/衰減曲線)

環境條件

環境溫度（運行）

-40 °C ... 100 °C (取決于電流承載能力/衰減曲線)

環境溫度（存放/運輸）

-40 °C ... 70 °C

相對濕度（存放/運輸）

30 % ... 70 %

環境溫度（組裝）

-5 °C ... 100 °C

包裝規格

商業數據

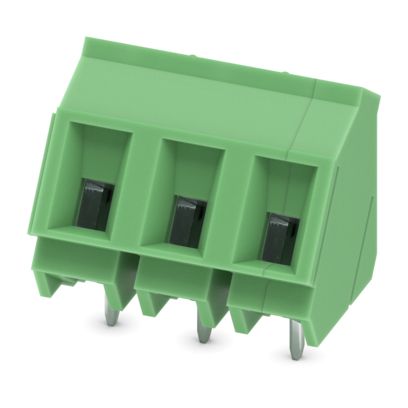

訂貨號

1733732

包裝單位

100 pc

最小訂貨量

100 pc

銷售關鍵代碼

AAMFJG

產品關鍵代碼

AAMFJG

GTIN

4017918026783

單件重量（含包裝）

6.864 g

單件重量（不含包裝）

6.591 g

原產地

DE
