電子臺秤計量誤差成因與現場校準方法
產品簡介

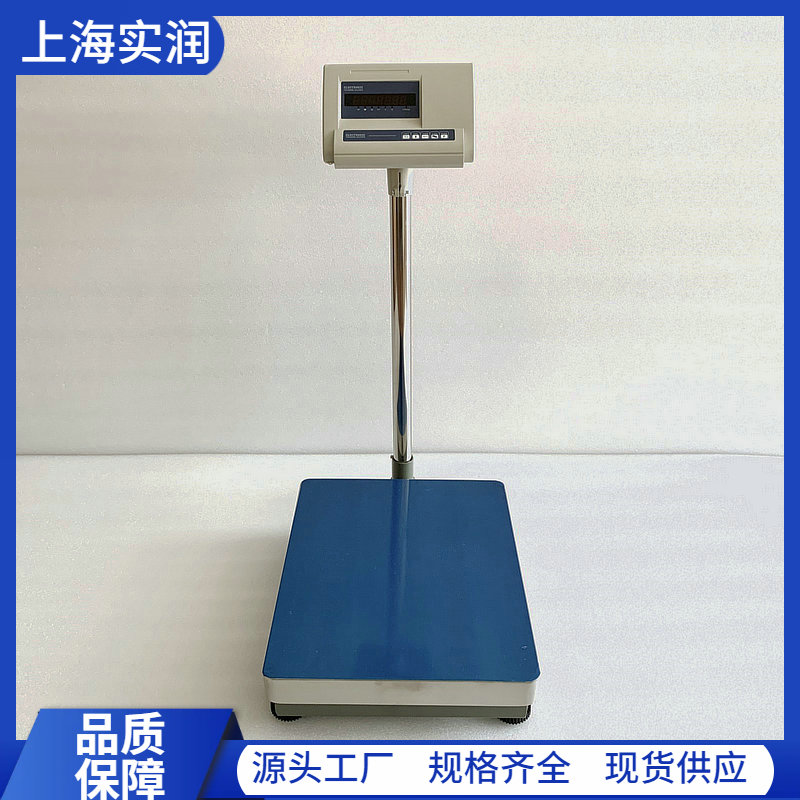

電子臺秤由稱重傳感器、稱重顯示儀表、秤體結構、接線盒等核心部件組成，具備稱重精準、操作便捷、數據顯示直觀的特點，覆蓋 30kg 至 1000kg 多規格量程，可根據使用需求選配打印、數據傳輸、上下限報警等功能模塊，符合 JJG 539-2016《數字指示秤》檢定規程要求，適用于商貿結算、倉儲物流、生產加工、農貿市場等場景的稱重計量工作。
詳情正文
電子臺秤作為日常生產經營中應用廣泛的計量器具，其計量準確性直接關系到貿易結算的公平性與生產數據的可靠性，在實際使用過程中，多種因素會導致計量誤差產生，而規范的現場校準是修正誤差、保障計量性能的核心手段，結合現行計量規程與現場實操經驗，對誤差成因與現場校準方法進行系統梳理。
一、電子臺秤計量誤差核心成因
電子臺秤的計量誤差來源可分為機械結構、傳感器與電氣、環境條件、操作與安裝四大類，各類因素相互影響，共同決定計量誤差的大小。
第一類為機械結構因素，這是現場使用中最常見的誤差來源。首先是秤體安裝不規范，臺秤放置的臺面不水平、不穩固，會導致稱重傳感器受力不均，產生偏載誤差，若臺面存在晃動、傾斜，會直接導致稱量數據波動，誤差超標；其次是秤體機械結構故障，秤體限位裝置間隙過大或過小，會導致秤體被限位頂住，傳感器無法正常受力，產生稱量誤差，秤體連接件變形、斷裂，四角支撐高度不一致，也會導致傳感器受力異常，出現偏載誤差與重復性誤差；此外，秤體臺面與周邊物體存在摩擦、磕碰，會導致稱重過程中受力被分流，稱量結果偏小，誤差超標。
第二類為傳感器與電氣系統因素，這是決定臺秤計量性能的核心因素。首先是稱重傳感器性能劣化，傳感器作為核心測力部件，長期過載使用、頻繁沖擊加載，會導致傳感器彈性體變形，靈敏度發生變化，產生線性誤差，傳感器受潮、進水，會導致橋路電阻變化，出現零點漂移、稱量數據跳變等問題；其次是電氣連接故障，接線盒受潮、接線端子氧化松動，會導致信號傳輸不穩定，產生稱量誤差，傳感器信號電纜破損、屏蔽層損壞，會導致信號受干擾，數據波動；此外，稱重顯示儀表故障，儀表 AD 轉換模塊性能劣化、供電電壓不穩定，會導致信號處理失真，產生計量誤差。
第三類為環境條件因素，會直接影響臺秤的計量穩定性。首先是溫度變化影響，環境溫度大幅波動，會導致稱重傳感器的零點與靈敏度發生溫漂，尤其是在戶外、高溫車間等環境，溫差超過 10℃時，會產生明顯的溫度附加誤差；其次是環境干擾影響，臺秤周邊存在強電磁設備，如變頻器、電機、電焊機等，會產生電磁干擾，影響傳感器信號傳輸，導致稱量數據跳變、誤差超標；此外，潮濕、粉塵、腐蝕性氣體環境，會加速傳感器、接線盒、儀表的老化損壞，導致絕緣性能下降，產生計量誤差。
第四類為操作與管理因素，屬于人為導致的誤差。首先是超載使用，長期超過臺秤滿量程加載，會導致傳感器彈性體塑性變形，產生無法恢復的計量誤差，甚至導致傳感器損壞；其次是校準不規范，未按照規程要求進行周期校準，校準用標準砝碼精度不達標，會導致校準結果失真，計量誤差無法有效修正；此外，日常維護不到位，未及時清理秤體臺面的雜物，未定期檢查限位、連接件狀態，會導致小故障逐步擴大，最終引發計量誤差超標。
二、電子臺秤現場校準前準備工作
現場校準需嚴格遵循 JJG 539-2016 檢定規程要求，校準前需完成環境、設備、器具的全面準備，確保校準結果準確可靠。
第一，環境條件準備，校準現場需滿足規程要求。環境溫度控制在 - 10℃~40℃之間，校準過程中溫度波動不超過 5℃，相對濕度不大于 85%，避免在陽光直射、雨淋、強風環境下進行校準；校準現場需遠離強電磁干擾源、強振動源，確保臺面穩固，無明顯晃動，避免振動、電磁干擾影響校準結果。
第二，被檢臺秤狀態準備，需確保臺秤處于正常工作狀態。首先將臺秤放置在水平、穩固的剛性臺面上，調整臺秤地腳，使水平泡居中，確保秤體水平；隨后檢查秤體狀態，清理臺面雜物，調整限位裝置間隙，確保秤體無摩擦、無卡滯，傳感器受力均勻；檢查電氣連接，接線盒、傳感器、儀表連接牢固，無松動、破損，供電電壓穩定；完成檢查后，開啟儀表電源，按照說明書要求完成預熱，普通臺秤預熱時間不少于 15min，高精度臺秤預熱時間不少于 30min，預熱完成后進行空載零點校準，確認零點穩定，無跳變。
第三，標準器具與輔助工具準備，需滿足校準精度要求。校準用標準砝碼需滿足精度要求，其擴展不確定度不大于被檢臺秤對應稱量點最大允許誤差的 1/3，標準砝碼總量需覆蓋臺秤滿量程，至少不小于最大稱量的 80%；同時配套水平尺、螺絲刀、毛刷等輔助工具，用于調整臺秤水平、清理秤體、緊固接線端子。
三、電子臺秤現場校準核心實操方法
現場校準核心分為零點校準、偏載誤差校準、稱量誤差校準、重復性校準四大步驟，需按順序依次完成，確保全量程計量性能達標。
第一步，零點校準，這是校準工作的基礎。在臺秤空載、預熱完成、秤體穩定的狀態下，執行零點校準操作，通過儀表的置零、去皮功能，完成零點設定，確保空載示值穩定為 0。隨后進行零點穩定性測試，空秤狀態下觀察儀表示值，30min 內零點漂移不超過該秤分度值的 0.5 倍，判定零點穩定；若零點漂移超標，需檢查傳感器、接線盒是否受潮，供電是否穩定，排除故障后重新進行零點校準。
第二步，偏載誤差校準，俗稱四角校準，核心是解決傳感器受力不均導致的誤差。校準加載重量為臺秤最大稱量的 1/3，將標準砝碼依次放置在秤臺的四個角位與中心位置，每個位置停留時間不少于 10s，待示值穩定后記錄各角位的示值，計算各角位示值與中心位置示值的差值，該差值不得超過對應稱量點的最大允許誤差。
若偏載誤差超標，需通過儀表的四角校準功能，依次對各角位進行校準修正，對于多傳感器臺秤，需同步檢查各傳感器的受力情況，調整地腳高度，確保各傳感器受力均勻，重新校準直至偏載誤差在允許范圍內。
第三步，稱量誤差校準，俗稱量程校準，核心是修正全量程的線性誤差。校準點需覆蓋零點、最小稱量、25% 最大稱量、50% 最大稱量、75% 最大稱量、最大稱量，至少 5 個校準點，每個校準點分級加載標準砝碼，待示值穩定后記錄儀表示值，計算示值誤差，確認其不超過對應稱量點的最大允許誤差。
若示值誤差超標，需進入儀表的校準程序，按照說明書指引，完成零點確認、滿量程砝碼加載、示值確認與保存，完成量程校準后，需重新進行分級加載測試，驗證各校準點的示值誤差均在允許范圍內，對于高精度臺秤，可采用多點線性校準，提升全量程計量準確性。
第四步，重復性校準，驗證臺秤稱量性能的穩定性。選取臺秤 50% 最大稱量的標準砝碼，在相同條件下，重復加載卸載 6 次，每次加載待示值穩定后記錄示值，計算 6 次測量結果的極差，該極差不得超過對應稱量點最大允許誤差的絕對值。若重復性超標，需檢查秤體是否穩固、傳感器是否存在性能劣化、連接件是否松動，排除故障后重新進行校準與驗證。
四、校準后驗證與管理要求
完成全流程校準后，需對校準結果進行綜合判定，所有校準項目均符合規程要求的，判定為校準合格，可正常使用；若有項目不合格，需排查故障原因，修復后重新進行校準，無法修復的需做報廢處理，嚴禁不合格臺秤用于貿易結算等強制檢定場景。
校準完成后，需做好標識與記錄留存，在臺秤明顯位置粘貼校準標識，標注校準日期、有效期、校準人員；完整留存校準原始記錄，包括環境參數、標準砝碼信息、各校準點示值、誤差計算結果、校準結論等內容，記錄留存期限不少于 2 個校準周期。
日常使用中，需根據臺秤的使用頻率與使用環境，制定合理的校準周期，用于貿易結算的強制檢定臺秤，檢定周期不超過 1 年，使用頻率高、環境惡劣的臺秤，需適當縮短校準周期，同時每次移動位置、更換傳感器、維修后，均需重新進行校準，確保計量性能穩定可靠。
