環路電阻測試儀是用于測量接地裝置、電氣回路等低值電阻的專業測量儀表。其正確使用涉及從設備理解、現場準備、測量操作到數據分析的全過程規范。本指南旨在提供系統化的操作參考。
一、設備原理與測試方法
環路電阻測試儀主要采用電壓降法原理進行測量。儀器向被測回路注入特定頻率的測試電流，通過測量在該電流下回路兩端的電壓降，根據歐姆定律計算出回路電阻值。為消除測試線電阻和接觸電阻的影響，多數設備采用四線制測量法。該方法的優點在于能夠準確測量低至毫歐級的電阻，適用于接地電阻、接觸電阻、導體連接電阻等場合。
設備通常具備多種測試模式以適應不同應用場景。標準雙極法適用于一般接地體電阻測量，需在距離被測接地體一定距離處設置輔助接地極。三極法在標準雙極法基礎上增加電壓輔助極，可消除土壤不均勻性影響，提高測量準確性。四極法在復雜接地網測試中應用，能夠有效消除引線電阻和接觸電阻誤差。鉗形法通過感應原理無需斷開接地線即可測量，適用于多點接地系統，但需滿足特定測量條件。
二、測試前準備工作
現場勘察是確保測試質量的重要環節。測試前需了解被測接地體的布置方式、連接狀況、土壤條件等基本信息。檢查測試區域是否存在干擾源，如電力線路、通信電纜、地鐵軌道等，這些因素可能影響測量結果準確性。準備合格的測試儀器，確認其檢定證書在有效期內，電池電量充足，配件齊全。

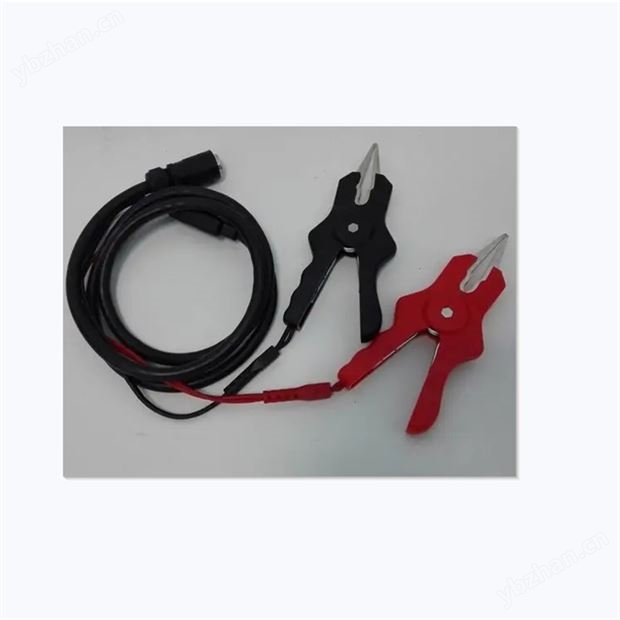

測試點選擇需科學合理。對于接地網測試，應選擇主接地引下線作為測試點。輔助接地極的布置應符合規范要求，與主接地極的直線距離一般不小于接地體最大對角線長度的5倍。測試線應選用專用測量線，長度足夠，絕緣良好。測量前應清潔測試點，確保接觸良好，必要時使用專用測試夾。
三、測量操作流程
儀器連接應按標準程序進行。先將儀器可靠接地，連接電源線或安裝電池。然后連接測試線，按顏色標識對應接線柱，確保連接牢固。設置測量參數，根據被測對象選擇合適的測試模式、測試電流和測試頻率。對于精密測量，可先進行開路和短路測試，驗證儀器工作狀態。
測量過程需規范操作。啟動測試后，觀察儀表顯示是否穩定，記錄測量數值。對于重要測量點，應進行多次測量取平均值。測量過程中注意觀察周圍環境變化，如遇雷雨天氣應立即停止測量。測量完成后，先關閉儀器電源，再拆卸測試線，最后整理儀器和附件。
四、數據分析與處理
原始數據記錄要完整。測量記錄應包括測量日期、時間、天氣條件、儀器型號、測量人員等信息。對于每個測量點，應記錄測量數值、測試電流、測試頻率等參數。重要測量應有見證人簽字確認。
數據處理要科學嚴謹。對多次測量結果進行統計分析，計算平均值和標準偏差。與歷史數據進行比較，分析變化趨勢。與設計值或標準值對比，判斷是否符合要求。對異常數據要進行復核，分析可能的影響因素。數據處理結果應形成正式報告，包括測量數據、分析結論和改進建議。
五、維護保養與校準
日常維護要及時。每次使用后清潔儀器表面，檢查測試線完好性。定期檢查電池狀態，及時充電或更換。儀器存放應避免高溫、潮濕和強磁場環境。建立儀器使用檔案，記錄使用情況和維護歷史。
定期校準要規范。根據使用頻率和工作要求，制定合理的校準周期。通常建議每年進行一次全面校準，由具備資質的計量機構執行。校準項目應包括基本誤差、穩定性、溫度影響等。校準記錄要妥善保管，作為儀器準確性的證明。
六、安全注意事項
電氣安全是首要原則。測量前確認被測設備已停電，并做好安全措施。在帶電設備附近測量時，必須保持足夠安全距離，使用絕緣工具。雷雨天氣禁止戶外測量作業。測試區域應設置警示標志，防止無關人員進入。
操作安全要重視。正確使用個人防護用品，包括絕緣手套、絕緣鞋等。高空作業要系好安全帶，使用合格的登高工具。儀器運輸要做好防震保護，避免劇烈碰撞。廢棄電池要按規定處理，防止環境污染。
七、特殊工況處理
對于高土壤電阻率地區，可采用添加降阻劑、增加輔助接地極數量等方法改善測量條件。存在強烈干擾的場合，可選用變頻測試儀，避開干擾頻率。測量大型接地網時，應考慮采用異頻測試法，減少工頻干擾影響。在凍土地區測量，應選擇合適季節，避開土壤凍結期。
八、質量保證措施
建立完善的質量管理體系，包括人員培訓、設備管理、過程控制、記錄保存等環節。測量人員需經專業培訓，掌握測量原理和操作技能。重要測量項目應編制詳細的測量方案，包括測量方法、質量控制點、應急預案等內容。測量過程應有監督機制，確保操作規范。測量報告要經過審核批準，確保數據準確可靠。
環路電阻測試是保障電氣系統安全運行的重要技術手段。通過規范的測量操作、科學的數據分析和完善的質保體系，可以獲得準確可靠的測量結果，為設備維護和系統改造提供依據，確保電力系統的安全穩定運行。
