在巖土工程、水利水電、橋梁建設、高層建筑等各類基建項目中，振弦式錨索計采集器作為錨索監測系統的“數據中樞”，承擔著信號采集、解析、轉換與傳輸?shù)年P鍵職責，直接決定監測數據的可靠性與運維效率。從土石壩的長期安全監測到基坑支護的實時預警，從碼頭岸壁的穩定性監測到高層建筑的基礎管控，振弦式錨索計采集器的性能、適配性與穩定性，是實現信息化施工、保障工程安全的重要支撐。

山東仁科

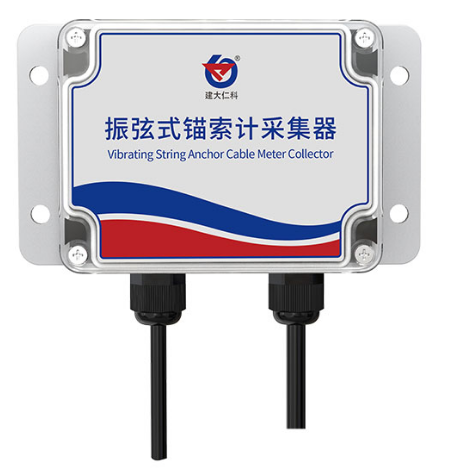

山東仁科測控技術有限公司振弦式錨索計采集器型號為RS-ZXMSCJ-DY-N01，該型號采集器默認搭配振弦式錨索計使用，核心作用是采集振弦式錨索計發出的信號，內部具備完善的信號處理與分析模塊，可對信號穩定程度進行實時研判，進而精準計算出對應頻率值。同時支持將頻率信號直接轉換為物理量，無需后期人工手動換算，大幅減少數據處理的工作量，提升監測效率，確保數據處理的及時性與準確性，契合工程監測的高效化需求。

多路信號采集與輸出：振弦式錨索計采集器支持三路振弦信號同步采集，每一路信號均支持頻率、阻值及物理量數值的同步輸出，這種設計便于現場安裝過程中的問題排查，可快速判斷采集器與錨索計的連接狀態及設備運行情況。同時支持輸出三路振弦數據統計后的最終物理量，無需額外進行數據匯總計算，為運維人員提供直觀、全面的監測數據，適配多點位同步監測的場景需求。

高適配性與測量能力：振弦式錨索計采集器內嵌高分辨率頻率測量元件，頻率捕捉能力出色，適應范圍廣泛，憑借三路振弦信號采集設計，可兼容市場上大多數振弦式錨索計，無需擔心設備兼容問題，能夠靈活適配不同品牌、不同型號的錨索計，降低監測系統搭建的難度，適配各類工程的監測需求，無論是小型基坑監測還是大型水利工程監測，都能穩定發揮作用。

便捷的數據處理設計：再次優化數據處理流程，設備支持內部直接將采集到的頻率信號轉換為對應物理量，省去后期人工換算的環節，減少數據處理過程中的誤差，同時提升數據處理效率，讓運維人員能夠快速獲取直觀的監測數據，及時掌握錨索受力狀態，為工程運維決策提供及時支撐。

溫度測量兼容能力：溫度測量功能支持同時兼容熱敏電阻或DS18B20兩種類型的溫度采集元件，用戶可根據現場監測需求與設備配置靈活選擇，適配不同場景的溫度監測需求。溫度數據與錨索荷載數據同步采集，可為荷載數據的校正提供參考依據，提升整體監測數據的可靠性，尤其適用于溫度變化較大的工程場景。

遠程故障排查功能：振弦式錨索計采集器連接振弦式傳感器后，可通過后臺直接查看傳感器的頻率線及熱敏電阻內阻，當監測數據出現異常時，無需運維人員趕赴現場排查，通過后臺數據即可初步判斷故障原因，定位故障點，大幅減少故障排查的時間與人力成本，提升運維效率，保障監測工作的連續性。

傳感器保護設計：激勵電壓限制可根據實際需求進行設置，同時內置完善的激勵保護措施，能夠有效防止激勵電壓過高損壞連接的振弦式錨索計，避免因設備損壞導致的監測中斷，延長傳感器與采集器的使用壽命，降低監測系統的維護成本，保障監測工作的長期穩定開展。

環境適應能力：設備具備良好的防塵、防水性能，防護等級達到IP65，能夠適應戶外露天、地下潮濕、基坑滲水等復雜的工程環境，有效抵御灰塵、水汽等雜質的侵蝕，避免環境因素導致的設備故障，確保采集器在惡劣工況下仍能穩定運行，適配長期在線監測的場景需求。

關鍵技術參數

測頻范圍：400-7000Hz，覆蓋市場上大多數振弦式錨索計的頻率輸出范圍，適配不同規格錨索計的信號采集需求，應用范圍廣泛；

激勵電壓：30-220V，可根據傳感器的實際需求靈活調節，適配不同類型、不同功率的振弦式錨索計，兼容性較強；

頻率誤差：±0.05Hz（@800Hz，52%RH，21.2℃），誤差控制在合理范圍之內，保障頻率測量的準確性，為物理量轉換提供可靠基礎；

頻率分辨率：0.01Hz，能夠清晰捕捉頻率的細微變化，精準反映錨索受力的微小波動，滿足工程監測的精細化需求；

熱敏電阻采集范圍：1-10KΩ，覆蓋常規熱敏電阻的阻值范圍，適配不同類型的溫度采集元件，確保溫度數據采集的準確性；

溫度分辨率：0.1℃，能夠精準捕捉溫度的細微變化，為荷載數據的校正提供精準參考，提升整體監測數據的可靠性；

防護等級：IP65，具備良好的防塵、防水性能，能夠適應復雜的工程環境，保障設備長期穩定運行。

應用場景

該產品廣泛應用于各類工程的長期監測工作，主要用于對土石壩、防波堤、護岸、碼頭岸壁、高層建筑、管道基礎、橋墩、基坑巖土性狀、支護結構變位和周圍環境條件的變化進行各種觀察及分析。通過實時采集錨索監測數據并及時反饋，可預測進一步施工后將導致的變形及穩定狀態的發展，根據預測結果判定施工對周圍環境造成影響的程度，進而指導設計與施工工作，實現信息化施工。具體適配場景包括水利水電工程的土石壩監測、港口工程的碼頭岸壁監測、建筑工程的基坑支護與高層建筑基礎監測、交通工程的橋梁橋墩監測等，適配不同規模、不同類型的基建工程監測需求。

安裝與維護優勢

安裝方面，產品結構設計貼合工程現場操作需求，體積小巧，重量適中，可根據現場監測點位的實際情況，靈活選擇安裝位置，無需對現有工程結構進行大規模改造。安裝流程簡潔，接口設計標準化，與振弦式錨索計的連接便捷，無需復雜的專業工具，普通運維人員經過簡單熟悉后即可完成安裝操作，同時配備清晰的安裝說明，可指導人員規范安裝，保障設備安裝到位，保障信號采集的穩定性與數據的準確性。

維護方面，設備具備良好的防塵、防水性能，日常維護需求較少，可減少運維人力與時間成本。設備結構簡潔，部件布局清晰，故障排查難度低，結合后臺故障排查功能，運維人員可快速定位故障點，進行簡單的檢修與維護，無需專業的維修團隊。同時，產品的模塊化設計便于部件的更換與升級，可根據監測需求的變化，靈活調整設備參數或升級軟件功能，提升產品的適配性與使用壽命。此外，設備的激勵保護設計可減少傳感器損壞的概率，進一步降低維護成本。

結語

在各類基建工程的錨索監測工作中，振弦式錨索計采集器的性能與可靠性直接關系到工程結構的安全穩定，選擇合適的生產廠商與產品，是保障監測工作高效開展、實現信息化施工的關鍵。
