在工業自動化測量領域，雷達液位計憑借“非接觸、免維護、高精度”的特性，成為儲罐液位測量的常用設備。

但在實際選型過程中，不少工程師和采購人員都會面臨糾結：

到底選擇價格親民的脈沖波雷達，還是性能更出色的FMCW調頻雷達？

網上相關資料多包含晦澀的公式和專業術語，理解難度較高。計為將拋開復雜理論，用通俗的語言和清晰的對比，梳理兩款儀表的核心差異與選型要點，為實際應用提供參考。建議收藏，便于后續選型查閱。

兩種雷達原理對比

結合簡單場景說明兩款雷達的工作原理，幫助快速理解核心區別。

1. 脈沖波雷達（Pulse Radar）—— 脈沖發射式，測時算距

脈沖波雷達(6G/26G)的工作邏輯較為直觀：天線發射一個極短的微波脈沖后，停止發射并接收反射回波。

通過記錄微波從發射到接收回波的時間差（飛行時間），結合光速計算，即可得出液位高度。

核心特點：脈沖間斷發射，結構簡單，技術成熟，毫米級精度，對基礎工況適應性較強，性價比突出。

2. FMCW雷達（調頻連續波雷達）—— 連續調頻式，測頻算距

FMCW雷達（80G）與脈沖波雷達不同，其天線持續發射微波，且微波頻率呈線性變化（類似救護車鳴笛時頻率的變化規律）。

當發射的微波遇到液面反射后，接收信號與當前發射信號之間會產生頻率差（專業稱為拍頻），該頻率差與液位高度直接相關，通過測量頻率差即可確定液位，無需測量時間。

核心特點：持續發射信號，測量精度更高，亞毫米級精度，對復雜工況的適應性更強，特別對密度低的液體環境適應較強。

四大核心性能對比

工作原理的不同，決定了兩款雷達在工業現場的表現存在明顯差異，以下從四個核心維度進行對比，便于根據工況選型。

1. 精度表現

脈沖波雷達：精度通常在±3mm~±10mm之間，適用于常規過程控制場景，可滿足對液位測量精度要求不高的工況需求。

其測量依賴時間差計算，由于光速傳播速度極快（納秒級別），時間測量的微小誤差可能被放大為距離誤差，因此難以滿足高精度計量需求。

FMCW雷達：精度可達到±1mm甚至更高，是貿易交接罐、庫存盤點等對精度要求嚴格場景的優選設備。

現代電子技術對頻率的測量精度遠高于納秒級時間測量，因此FMCW雷達的測量數據更穩定，能夠滿足高精度計量需求。

2. 安裝盲區

脈沖波雷達：盲區較大，一般在0.3~0.5米左右。

由于其需先發射脈沖再接收回波，發射脈沖的時間段內，回波信號會被發射信號覆蓋，因此天線下方需預留一定的安全距離，不適合小型儲罐、矮罐等安裝空間有限的場景。

FMCW雷達：盲區很小，理想情況誤差可控制在±1mm，能夠貼緊液面安裝。

其發射與接收過程同時進行，通過頻率差區分信號，無需等待脈沖發射結束，適用于罐體較矮、安裝空間受限的小型儲罐、反應釜等復雜場景。

3. 抗干擾能力

脈沖波雷達：抗干擾能力相對有限，易出現測量數據跳變、丟失的情況。

脈沖波能量集中但單一，若罐內存在大量蒸汽、粉塵、凝結物，或設有攪拌器、加熱盤管等結構，回波信號易出現衰減，甚至產生假回波，影響測量穩定性。

FMCW雷達：抗干擾能力更優，在惡劣復雜工況下測量穩定性更強。

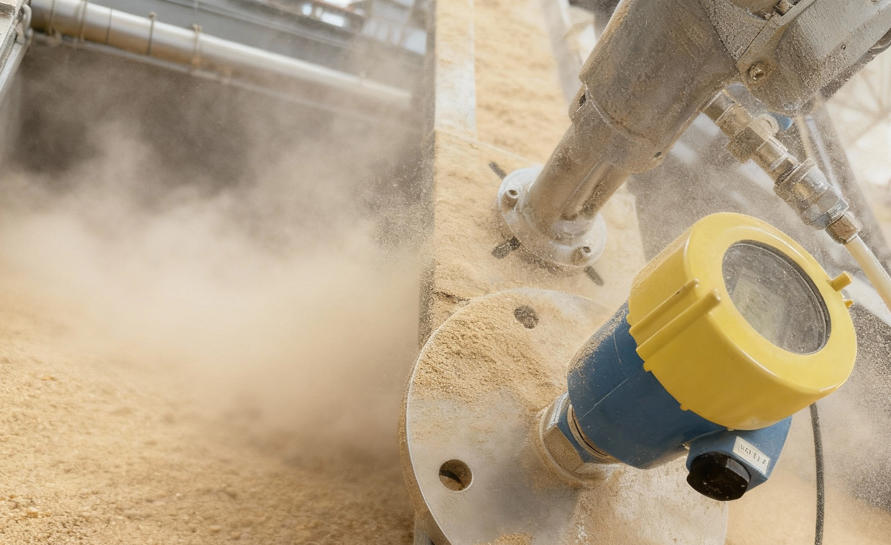

其連續發射的微波累積能量較高，穿透粉塵、蒸汽的能力更強；同時接收頻帶較窄，對電磁干擾和環境噪聲的抑制效果更好，適用于高溫、高壓、強粉塵、強蒸汽等惡劣工況（如水泥倉、煤粉倉等）。

4. 功耗與成本

脈沖波雷達：電路結構簡單，瞬時功耗較低，價格更為實惠，在預算有限、工況簡單的場景中，性價比優勢明顯，適合批量配置使用。

FMCW雷達：內部需配置微波發生器、混頻器等復雜高頻電路，成本通常為同口徑脈沖波雷達的1.5~3倍，整體功耗也略高，但在復雜工況下可減少后期維護成本，長期使用更具經濟性。

結合工況合理匹配設備

結合兩款雷達的性能差異，根據實際工況選擇適配設備，具體參考如下：

選擇脈沖波雷達的場景

• 常規工況：儲罐為常溫常壓，介質干凈，無大量蒸汽、粉塵（如普通水罐、無泡沫飲料罐等）；

• 預算有限：項目對成本敏感，需批量配置液位測量設備（如大型廠區多儲罐統一配套）；

• 過程控制：僅需掌握液位大致范圍，測量精度要求在厘米級即可，無需精準計量。

選擇FMCW調頻雷達的場景

• 高精度計量：儲罐用于貿易交接、庫存盤點，對液位測量誤差要求嚴格，需控制在毫米級；

• 復雜工況：存在高溫、高壓、強粉塵、強蒸汽（如沸騰反應釜、水泥倉等），或介質表面有大量泡沫；

• 狹小空間：罐體極矮，安裝空間受限，對盲區要求高；

• 復雜結構：罐內有攪拌器、擋板、加熱盤管等，干擾源較多。

80GHz高頻技術的發展應用

近年來，80GHz高頻雷達液位計逐漸成為行業熱點。由于高頻技術波長更短、波束角更小，其技術特性與FMCW體制適配度較高，目前市場上主流的80GHz雷達均采用FMCW技術。

隨著芯片國產化推進與規?；a，FMCW雷達的生產成本逐步下降，應用范圍不斷拓展。曾經的進口設備，如今在部分常規工況中也可實現應用。

未來行業發展趨勢明確：在6GHz/26GHz低頻段，脈沖波雷達與FMCW雷達將長期共存，主要以性價比競爭為主；在80GHz高頻段，FMCW技術將成為主流，逐步替代傳統低頻雷達。

總結

脈沖波雷達結構簡單、成本低廉，能夠滿足70%左右的常規液位測量需求；FMCW雷達精度高、抗干擾能力強，在高精度計量、復雜工況場景中具有不可替代的優勢。

了解兩類雷達的核心差異與適用場景，可幫助在選型時結合實際需求做出合理選擇，避免盲目采購。實際應用中，還需結合儲罐參數、介質特性、現場環境等因素綜合考量，確保設備適配性。

收藏本文，便于后續選型參考，如果你也遇到實際選型的問題，歡迎留言或私信計為進行進一步探討。
