化工行業從事聚合反應的工程人員對此往往深有體會：在復雜工況下使用普通液位開關，常常出現短期失效、頻繁誤報警甚至聯鎖停車，一旦控制失效，還可能引發溢料風險，給生產帶來較大困擾。

本文分享一個經過現場5年驗證的丙烯酸反應釜液位改造案例，系統性解決了頻繁更換儀表和非計劃停車的問題。

選型錯誤直接損失超10萬元

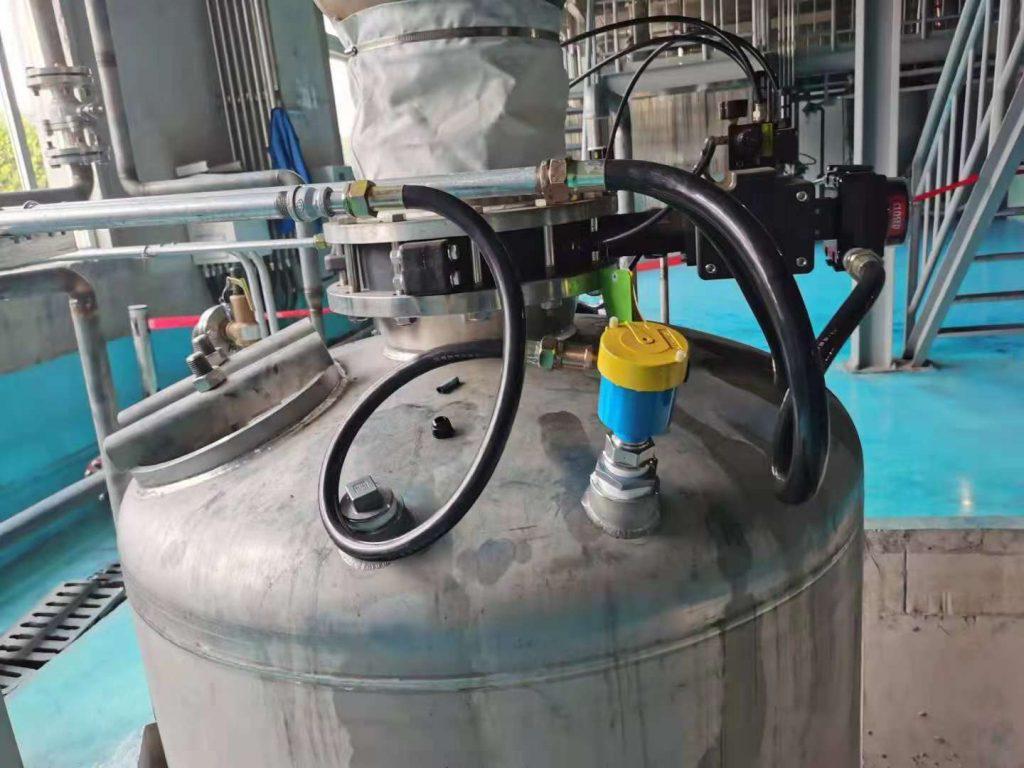

江蘇某化工廠丙烯酸反應釜工段，原采用通用型音叉開關進行液位報警。

投用后連續更換3批次音叉儀表，均在短時間內失效，期間引發2次非計劃停車，1次溢料安全風險導致停產，累計直接經濟損失超過10萬元，嚴重影響生產節奏。

普通儀表難以應對四大工況挑戰

該工況屬于典型的多重復雜工況疊加，普通音叉液位開關難以長期穩定運行：

1、強腐蝕持續作用

釜內為酸性丙烯酸聚合體系，并含有有機酸催化劑。普通304不銹鋼在此環境中易發生點蝕，短時間內即可穿孔，導致介質滲入并損壞儀表。

2、高粘度介質易附著

反應過程中形成的半聚合物粘度達到水的1000～5000倍，屬于易附著的非牛頓流體。物料附著在音叉表面后，會改變其振動特性，從而引發誤報警。

3、高溫環境影響電子穩定性

反應條件為120～160℃、1～1.6MPa，高溫飽和蒸汽長期作用于儀表頂部。普通一體式結構中電子模塊長期受熱，容易出現絕緣老化及電路故障。

4、攪拌振動干擾

反應釜內持續攪拌產生機械振動，可能干擾音叉固有頻率，造成誤觸發。

多種不利因素疊加，導致通用型儀表難以穩定運行。

雙重冗余設計，穩定運行2年以上

針對上述問題，最終采用“計為80GHz高頻雷達液位計 + 計為防腐音叉液位開關”的組合方案，實現功能分離與冗余保障。

1、雷達液位計：實現連續測量

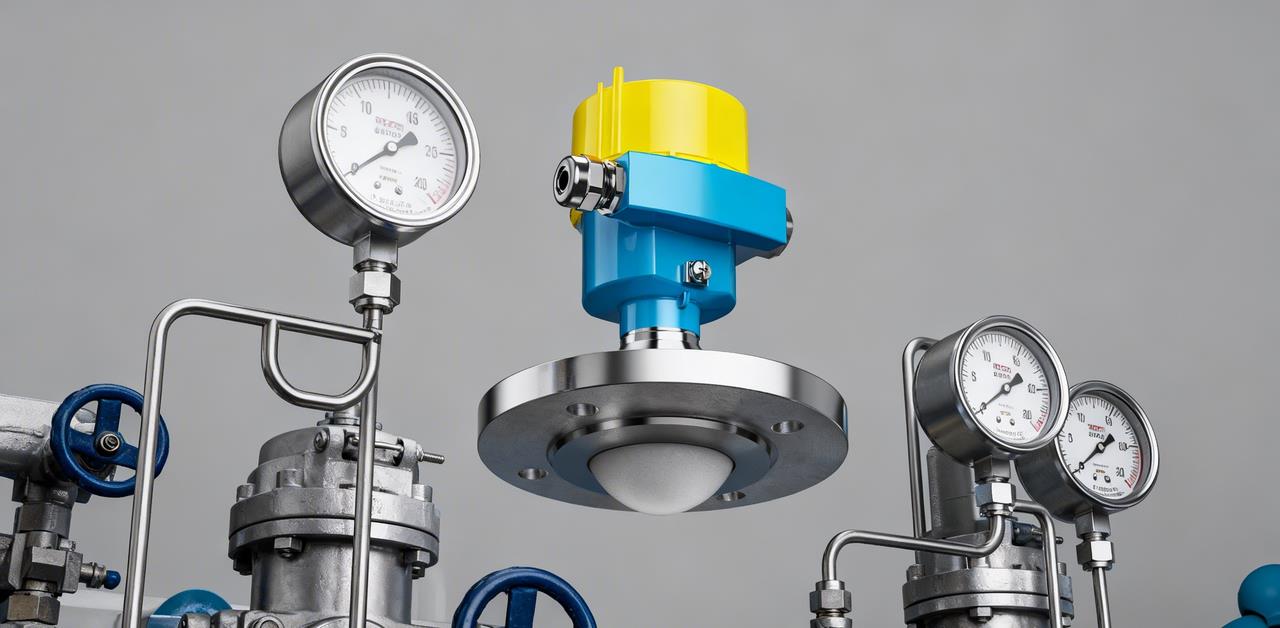

選用80GHz高頻雷達液位計，用于實時液位監測：

• 支持虛假回波抑制及回波學習功能

• 可在控制系統中實時顯示液位數據

• 避免人工登罐測量帶來的安全風險

• 支持手機藍牙連接“計為智控”APP進行遠程調試，提高維護效率

2、防腐音叉：實現安全聯鎖

在高、低液位位置分別安裝防腐音叉液位開關，作為獨立安全聯鎖裝置，在極限情況下觸發緊急切斷。

針對工況進行了三項關鍵優化：

（1）耐腐蝕升級 叉體采用316L不銹鋼，并增加PFA涂層，耐腐蝕性能顯著提升，滿足長期使用要求。

（2）抗掛料設計 采用大功率驅動設計，即使存在輕微附著，仍可保持穩定振動，降低誤報警概率。

（3）高溫隔離結構 采用加長結構設計，使電子單元遠離高溫區，提高電子模塊壽命。

為什么該方案更可靠？核心邏輯分析

1、計為防腐音叉液位開關的可靠性提升

通過針對性選型與結構優化，解決原有問題：

• 耐腐材料避免叉體損壞

• 大功率驅動降低掛料影響

• 加長結構避免高溫?fù)p傷

• 頻率優化避免與攪拌共振

整體抗干擾能力顯著增強。

2、計為80GHz雷達的技術優勢

相比傳統低頻雷達：

• 波長更短，穿透蒸汽和泡沫能力更強

• 波束角小（約3°），抗干擾能力更好

• 測量精度可達±1mm

• 在高溫高壓環境中穩定性更高

3、冗余設計的本質優勢

• 連續測量（雷達） + 極限保護（音叉）

• 兩套系統相互獨立

• 單點故障不會導致系統失效

顯著提升整體可靠性和安全性。

改造效果評估

項目投用后已穩定運行24個月，未發生故障或誤報警：

1、降低經濟損失

非計劃停車問題基本消除，維護周期大幅延長，綜合成本降低約90%。

2、提升安全性

有效避免溢料與空釜風險，減少安全與環保隱患。

3、提高運行效率

減少人工巡檢頻率，提升操作效率。

復雜工況選型建議

1、音叉選型必須以工況為核心

強腐蝕環境優選316L或防腐涂層

高粘度介質（>1000 mPa·s）選擇大功率驅動型號

高溫環境（>80℃）必須選用高溫結構設計

2、關鍵設備建議采用冗余設計

反應釜、大型儲罐等關鍵裝置，建議采用：連續測量（雷達） + 開關量保護（音叉），可顯著降低系統風險。

3、常見故障排查思路

音叉故障建議按檢查以下情況：

• 是否存在腐蝕穿孔

• 是否存在結垢或掛料

• 驅動功率是否不足

• 電子單元是否受高溫影響

日常檢修時清理叉體，有助于降低誤報警概率。

你的現場是否也遇到過液位計頻繁失效或誤報警的問題？或因液位故障引發過非計劃停車？歡迎評論區交流實際經驗。
