在鋰電池制造工藝中，漿料制備是影響電芯性能的關鍵環節。正負極漿料具有高粘度、非牛頓流體特性及復雜工況特點，導致傳統液位測量儀表穩定性差、誤報率高。本文從流體特性與儀表測量原理出發，深入分析漿料罐液位測量的技術瓶頸，探討高頻雷達液位計與音叉液位開關組合方案在實際應用中的技術優勢與工程價值。

一、 工況背景與測量挑戰

隨著鋰電行業對能量密度與一致性要求的提升，漿料配方日益復雜。正負極漿料通常由活性材料、導電劑、粘結劑和溶劑組成，其在攪拌罐內的工況具有典型的“三高一波動”特征，即高粘度、高固含量、高磨損性及持續攪拌波動。這些特性給過程控制帶來了嚴峻挑戰：

流變特性導致的測量失真

漿料屬于非牛頓流體，具有觸變性。在高剪切速率（攪拌）下粘度降低，靜止時粘度急劇上升。傳統差壓式液位計利用引壓管測量靜壓差，漿料極易在引壓管內凝固或堵塞，導致測量死區。此外，漿料密度的微小波動（如固含量變化）也會直接導致差壓式液位計的計算誤差。

動態液面與虛假回波干擾

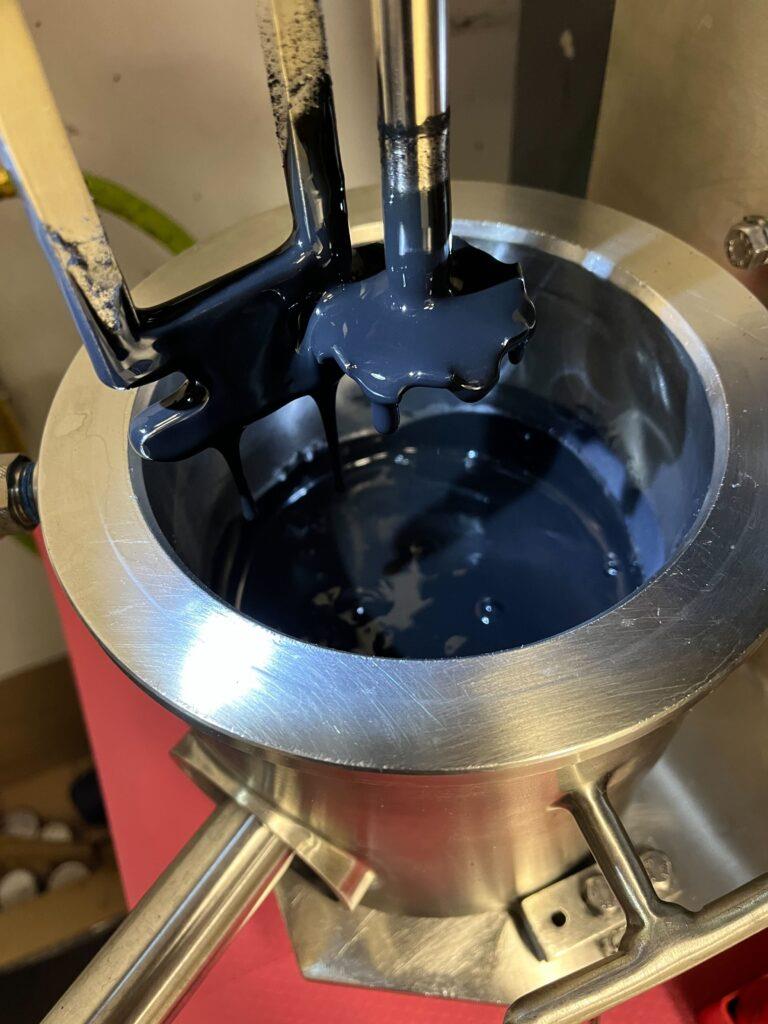

為保證分散均勻，攪拌罐通常配備高速分散盤或行星攪拌機。攪拌過程中，液面中心形成深陷的旋渦，且表面翻滾劇烈。對于雷達液位計而言，旋渦會產生復雜的漫反射信號；對于超聲波液位計，旋渦和泡沫會吸收聲波能量，導致信號丟失。同時，攪拌槳葉作為運動物體，會對非接觸式測量儀表產生強烈的虛假回波干擾。

掛壁與粘附效應

漿料中的粘結劑（如PVDF、CMC）具有強附著力。在低液位或飛濺區域，罐壁及傳感器表面易形成厚實的掛壁層。對于接觸式測量（如浮球、電容式），掛壁會造成機械卡澀或電容值漂移；對于非接觸式測量，掛壁本身可能被誤判為液面，導致“虛假液位”，嚴重影響配料系統的閉環控制精度。

二、 技術解決方案與選型邏輯

針對上述工況難點，經過大量工程實踐驗證，采用“連續測量+定點報警”的冗余配置是目前較為理想的解決方案。

1. 主測量：高頻雷達液位計

高頻雷達采用非接觸式測量原理，通過發射微波脈沖并接收反射信號來計算距離。下面以計為JWrada 80GHz 雷達液位計為例：

抗攪拌干擾機理： 高頻雷達波束角小，能量集中。相比低頻雷達，其波束能更精準地避開罐壁干擾，垂直投射至波動液面。配合智能的回波分析算法（EFA），儀表可自動識別并濾除攪拌槳葉產生的固定虛假回波，捕捉真實的液面反射波。

適應性與維護性： 非接觸式設計隔絕了漿料對傳感器的物理磨損與粘附風險。天線表面光滑，即便有輕微冷凝掛料，信號仍可穿透，極大降低了維護頻次。

自研算法和遠程調控：JWrada雷達液位計，通過穩定的手機藍牙連接“計為智控”小程序或APP可實現工程師遠程實時調試，避免人員攀爬儲罐的風險，大大提升了現場作業效率。

2. 聯鎖保護：音叉液位開關

在罐體頂部溢流口和底部出料口可設置音叉液位開關，作為獨立的安全冗余。下面以計為Ring-11音叉液位開關為例。

工作原理優勢： 音叉利用壓電晶體驅動叉體振動，當介質接觸叉體時，振動頻率發生偏移從而觸發開關信號。其測量原理僅與叉體是否接觸介質有關，不受介電常數、密度變化及流動狀態影響。

抗掛壁設計： 選用專為高粘度介質設計的音叉，叉體結構緊湊且經過表面處理，能有效克服掛壁造成的信號誤判，確保在滿罐或空罐狀態下的可靠動作，防止溢罐或泵空事故。

三、 方案應用價值分析

該組合方案在實際應用中體現了顯著的技術價值：

測量穩定性提升： 擺脫了對介質密度和流動狀態的依賴，解決了傳統儀表在攪拌狀態下信號大幅跳變的問題，輸出4-20mA信號平滑穩定。

工藝控制精度優化： 精準的液位反饋實現了投料量的精確控制，保障了漿料固含量的穩定性，為后續涂布工序的極片重量一致性奠定基礎。

全生命周期成本降低： 非接觸式設計減少了易損件更換和人工清理掛料的停機時間，提升了設備的綜合利用率（OEE）。

四、 現場診斷與技術建議

儀表選型的成功與否，很大程度上取決于對現場細節的掌握。在技術改造或新項目設計階段，建議工程人員重點排查以下工況細節，以便進行儀表參數的精細化配置：

關于攪拌狀態： “現場漿料是否存在攪拌導致液面旋渦深度過大？”

若旋渦過深，需考慮安裝導波管或調整雷達安裝位置以避開旋渦中心。

關于信號質量： “目前液位信號有沒有出現規律性跳變或不穩定？”

需分析跳變頻率是否與攪拌轉速一致，以確認是否受槳葉干擾。

關于介質特性： “是否有掛壁導致誤報警的情況？”

需確認掛壁物的介電常數與厚度，以評估雷達天線的選型是否需要增加吹掃裝置或防粘涂層。

通過精準的工況診斷與科學的儀表選型，可有效解決鋰電漿料罐的液位測量難題，實現生產過程的安全與高效運行。
