額定絕緣電壓800 V

額定浪涌電壓8 kV

額定條件下的最大功耗0.77 W

每層的連接數量4

額定橫截面2.5 mm2

連接方式回拉式彈簧連接

剝線長度8 mm ... 10 mm

塞規A3

剛性導線橫截面0.08 mm2 ... 4 mm2

橫截面 AWG28 ... 12 (按IEC標準修訂)

柔性導線橫截面0.08 mm2 ... 2.5 mm2

導線橫截面，柔性[AWG]28 ... 14 (按IEC標準修訂)

柔性導線橫截面 超聲波壓縮0.34 mm2 ... 4 mm2

導線橫截面，柔性[AWG] 超聲波壓縮22 ... 12 (按IEC標準修訂)

柔性導線橫截面（套管不帶塑料絕緣管）0.14 mm2 ... 2.5 mm2

柔性導線橫截面（帶塑料絕緣管的套管）0.14 mm2 ... 2.5 mm2

2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管0.5 mm2

額定橫截面2.5 mm2

標稱電流1.3 A

最大負載電流1.3 A (最高電流取決于二極管)

元件型號Diode 1N 5408K

反向電壓1000 V

顏色灰色 (RAL 7042)

阻燃等級，符合UL 94V0

絕緣材料組I

絕緣材料PA

低溫下的靜態絕緣材料應用-60 °C

絕緣材料相對溫度指數（電氣，UL 746 B）130 °C

鐵路車輛的防火保護 (DIN EN 45545-2) R22HL 1 - HL 3

鐵路車輛的防火保護 (DIN EN 45545-2) R23HL 1 - HL 3

鐵路車輛的防火保護 (DIN EN 45545-2) R24HL 1 - HL 3

鐵路車輛的防火保護 (DIN EN 45545-2) R26HL 1 - HL 3

表面可燃性NFPA 130 (ASTM E 162)通過

煙霧比光密度NFPA 130 (ASTM E 662)通過

煙氣毒性NFPA 130 (SMP 800C)通過

電涌電壓測試

測試電壓設定值9.8 kV

結果已通過測試

工頻耐受電壓

測試電壓設定值2 kV

結果已通過測試

針焰測試

暴露時間30 s

結果已通過測試

振蕩/寬頻帶噪音

規格DIN EN 50155 (VDE 0115-200):2022-06

頻譜2類，B級使用壽命測試，在轉向架上進行

頻率f1 = 5 Hz 到 f2 = 250 Hz

ASD等級6.12 (m/s2)2/Hz

加速度3.12g

每軸的測試周期5 h

測試方向X-, Y- 與 Z-軸

結果已通過測試

沖擊

規格DIN EN 50155 (VDE 0115-200):2008-03

脈沖波形半弦

加速度30g

電擊時間18 毫秒

每個方向的電擊次數3

測試方向X-, Y- 與 Z-軸 （正向與負向）

結果已通過測試

環境條件

環境溫度（運行）-60 °C ... 110 °C (考慮到自加熱在內的工作溫度范圍；有關最高短期工作溫度，請參見電氣特性相對溫度指數)

環境溫度（存放/運輸）-25 °C ... 60 °C (短期內（不超過24  小時），-60 °C到+70 °C)

環境溫度（組裝）-5 °C ... 70 °C

環境溫度（執行）-5 °C ... 70 °C

允許濕度（運行）20 % ... 90 %

允許濕度（存放/運輸）30 % ... 70 %

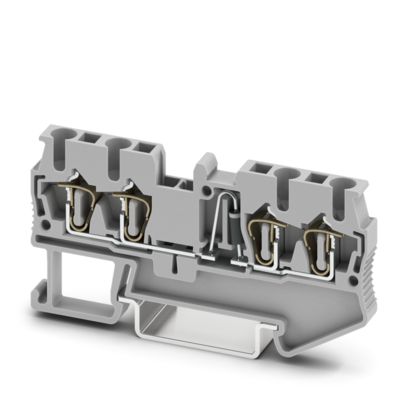

訂貨號3002216

包裝單位50 pc

最小訂貨量1 pc

銷售關鍵代碼BE2172

產品關鍵代碼BE2172

GTIN4055626210421

單件重量（含包裝）9.534 g

單件重量（不含包裝）9.534 g

原產地PL
