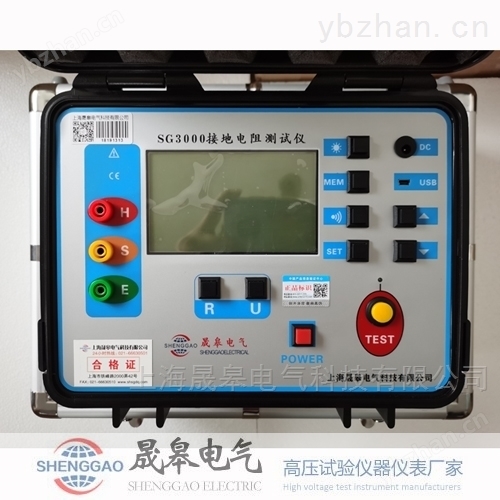

接地電阻是衡量防雷、防靜電及電氣安全系統中接地裝置性能的核心參數。在接地電阻測量領域，三線法作為一種經典、可靠且應用廣泛的測試方法，其對應的專用儀器——三線接地電阻測試儀，已成為防雷檢測、電力運維、電氣安裝等行業的標準配置。它以其原理清晰、操作相對簡便、抗干擾能力較強和測量結果可靠的特點，在工程實踐中發揮著關鍵作用。
一、工作原理：揭示三線法的核心優勢
三線接地電阻測試儀的核心工作原理基于“電壓降法”，通過在接地極（被測電極E）與兩個輔助電極（電流極C和電壓極P）之間建立測量回路，從而消除測試線電阻和接觸電阻的影響，精準獲取接地極的真實接地電阻。
其工作流程如下：
1、電極布置：在距離被測接地極E（通常為建筑物接地干線或接地網測試點）適當距離的直線方向上，依次打入或放置電流輔助極C和電壓輔助極P。三者呈直線排列，距離需符合相關標準（通常E與P的距離約為E與C距離的50%-62%，具體依據儀器原理和標準而定）。
2、電流激勵：儀器內部的交流恒流源（通常為特定頻率，如128Hz，以避開工頻及其諧波干擾）在E極和C極之間產生一個已知的測試電流I，該電流經大地構成回路。
3、電壓測量：儀器高精度測量E極和P極之間的電位差V。由于P極被布置在E極的零電位區域（或理論上的電位零點）附近，因此E和P之間的電壓V，主要反映了測試電流I在被測接地極E的接地電阻Rx上產生的壓降，而幾乎不受輔助電流極C的接地電阻Rc影響。
4、計算電阻：根據歐姆定律R=V/I，儀器內部計算并直接顯示接地電阻值Rx。
三線法關鍵的優勢在于“分離”：它將提供測試電流的回路（E-C）和測量電位的回路（E-P）分離。由于測量回路（電壓表內阻高）中流過的電流極小，因此電壓測試線（P線）和P極自身的接地電阻對測量結果的影響可忽略不計。這從根本上克服了簡易“二線法”中測試線電阻和接觸電阻被計入測量結果的致命缺陷，實現了對接地電阻的精準、獨立測量。
二、核心性能特點與技術要求
一臺專業的防雷檢測用三線接地電阻測試儀，通常具備以下核心性能：
1、抗干擾能力：內置濾波器，能有效抑制工頻（50/60Hz）及其諧波、以及雜散地電流的干擾，確保在復雜電磁環境的變電站、工廠等地也能穩定讀數。部分高級型號具備自動頻率選擇或變頻抗干擾功能。
2、寬量程與高精度：量程通常覆蓋從0.01Ω到2000Ω甚至更寬，以滿足從計算機房等要求的低電阻接地，到一般建筑物、獨立接閃桿等不同場景的測量需求。基本精度通常優于±（2%讀數+3字）。
3、土壤電阻率測試功能：利用其四線法的變體（通過調整測試線連接方式），可測量土壤電阻率，為接地網設計和評估提供重要參數。
4、輔助電極接地電阻檢查功能：可測量C極和P極各自的接地狀態，當輔助電極接地不良時發出告警，提示操作者改善輔助電極的接地（如澆水、打深），這是保證測量準確性的重要功能。
5、安全性、便攜性與易用性：采用安全電壓供電，具備過流保護。結構堅固，適合野外作業。大屏幕清晰顯示，操作界面直觀。具備數據存儲、藍牙傳輸?shù)裙δ苁乾F(xiàn)代儀器的趨勢。
三、典型應用場景
三線接地電阻測試儀適用于絕大多數接地電阻測量場景，是乙級、甲級防雷檢測的設備，其應用貫穿始終：
1、新建防雷/電氣接地工程驗收：驗證接地裝置的施工質量是否達到設計要求（通常要求≤4Ω,≤1Ω,≤10Ω等）。
2、在役防雷裝置的定期安全檢測：檢查接地裝置因土壤腐蝕、干旱、外力破壞等原因?qū)е碌男阅芰踊?/div>
3、故障診斷與排查：當設備遭受雷擊損壞或出現異常時，檢測接地系統是否正常。
4、土壤電阻率勘測：為新建或改造接地網設計提供土壤電學特性參數。
四、科學操作是準確的保障
即使擁有精良的儀器，不規范的操作也會導致數據失真。關鍵操作要點包括：
1、合理布極：嚴格遵循儀器說明書或相關標準（如DL/T475,IEEE81）推薦的電極間距和直線方向。通常，電流極C的距離至少應為被測接地網最大對角線長度的4-5倍，以確保其處于理論上的零電位面之外。
2、確保輔助電極良好接地：在干燥、砂石土壤環境中，需對輔助電極處澆水或使用接地釬，以降低其接地電阻，滿足儀器測量條件。
3、遠離干擾源：測試線應盡量遠離與之平行的電力線路、地下金屬管道，減少電磁感應耦合干擾。
4、多點測量與交叉驗證：對于大型接地網，可從不同方向、選擇不同測試點進行多次測量，綜合評估。
三線接地電阻測試儀，以其經典、穩健的測量原理，成為防雷檢測工程師手中一把信賴的“標尺”。它將抽象的大地導電性能，轉化為精確的數字表征。掌握其原理，正確、規范地使用它，是每一位防雷安全工作者獲取可靠數據、做出科學判斷、筑牢安全防線的技能。在雷電防護這個追求嚴謹?shù)念I(lǐng)域，三線接地電阻測試儀將繼續作為接地系統健康狀況的“聽診器”，為我們的安全環境提供著基礎的、也是關鍵的數據支撐。
