摘要

藥用玻璃容器在長期儲存藥品過程中需要具備穩定的化學性能，其中耐堿水侵蝕性能是評價玻璃化學穩定性的重要指標之一。依據 YBB00352004-2015《玻璃耐沸騰混合堿水溶液浸蝕性測定法》 標準，通過沸騰混合堿液浸蝕試驗測定單位表面積的質量損失，從而評估玻璃材料的耐堿性能。本文以藥用玻璃容器為研究對象，采用三泉中石研發的 NJT-03S玻璃瓶耐堿水侵蝕測定裝置 對樣品進行檢測，并對試驗原理、操作流程及測試意義進行說明，為制藥企業和檢測機構開展藥用玻璃耐堿性檢測提供參考。

關鍵詞：玻璃瓶耐堿水侵蝕測定裝置、藥用玻璃、耐堿性能、YBB00352004、化學穩定性檢測

試驗意義

藥用玻璃瓶如輸液瓶、口服液瓶、安瓿瓶和西林瓶等，廣泛應用于注射劑和液體制劑的包裝。玻璃材料在堿性環境下可能發生表面侵蝕反應，若其耐堿性能不足，可能導致玻璃表面結構變化甚至產生溶出物，影響藥品穩定性和安全性。

因此，在藥用玻璃質量控制過程中，需要通過耐堿水侵蝕試驗對玻璃的化學穩定性進行評價。根據 YBB00352004-2015《玻璃耐沸騰混合堿水溶液浸蝕性測定法》 的規定，將玻璃樣品置于碳酸鈉與qingyanghuana混合溶液中進行沸騰浸蝕，通過測定單位表面積的質量損失量，對玻璃材料進行耐堿等級評價。

通過科學檢測，可以幫助企業：

• 驗證藥用玻璃容器的化學穩定性

• 監控生產工藝及原料質量

• 為產品質量檢驗提供數據依據

試驗樣品

本次試驗選取常見藥用玻璃包裝材料作為測試樣品，例如：

• 玻璃輸液瓶

• 口服液瓶

• 安瓿瓶

• 西林瓶

按照標準要求，將玻璃制品切割成規則形狀試樣，并控制試樣總表面積為 10～15 cm2。

試驗依據

本次檢測依據以下標準進行：

YBB00352004-2015 玻璃耐沸騰混合堿水溶液浸蝕性測定法

該方法適用于各種藥用玻璃材料耐沸騰混合堿水溶液浸蝕性能的測定及等級評定。

試驗設備

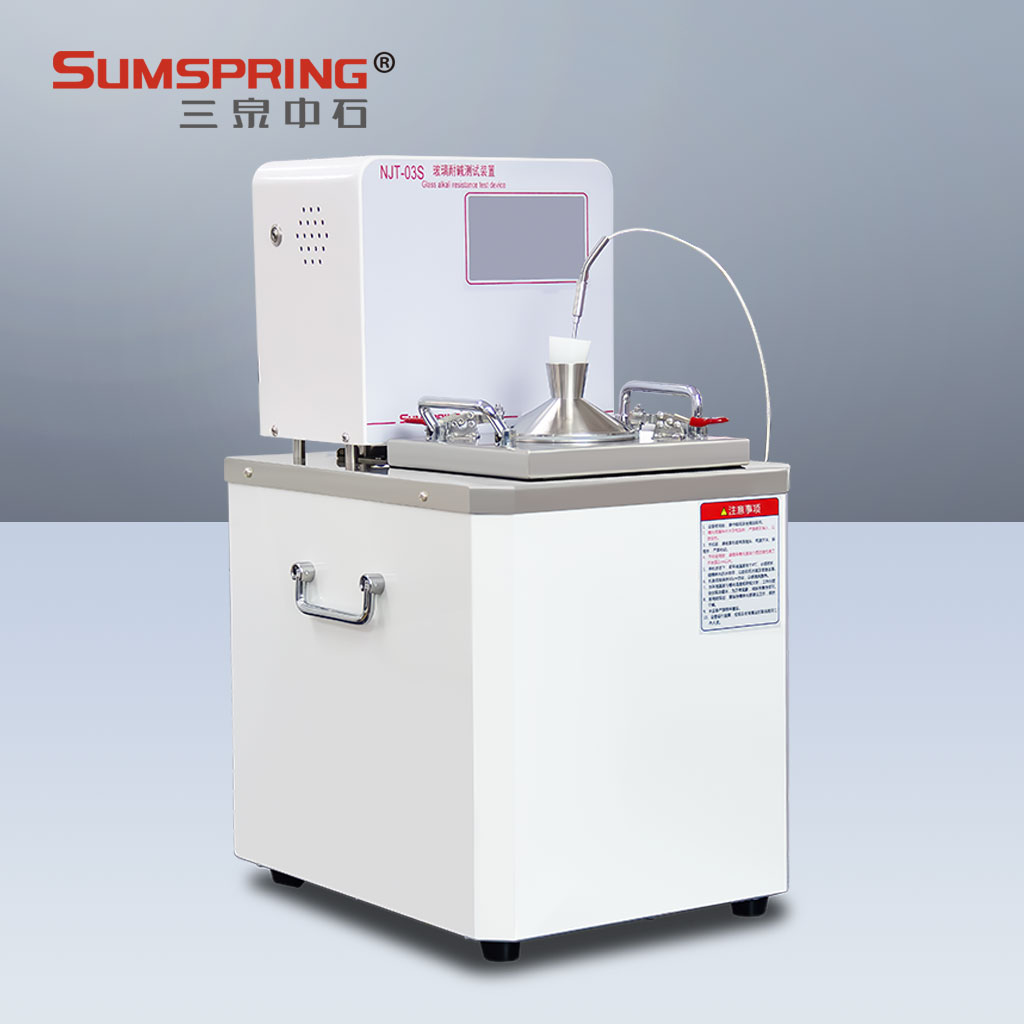

本次測試采用三泉中石實驗儀器有限公司研發的 NJT-03S玻璃瓶耐堿水侵蝕測定裝置 對樣品進行檢測。

設備簡介

NJT-03S玻璃瓶耐堿水侵蝕測定裝置用于藥用玻璃容器耐沸騰堿水侵蝕性能的檢測，可滿足藥包材相關標準要求。設備通過恒溫加熱和回流系統，使玻璃樣品在穩定的堿性環境中進行浸蝕試驗，從而測定其化學穩定性。

技術參數

• 加熱范圍：100℃～120℃

• 溫控精度：0.5 ℃

• 樣品表面積：10～15 cm2

• 樣品直徑：≤25 mm（可選其他規格）

• 加熱容器直徑：100 mm

• 外形尺寸：510 mm × 410 mm × 580 mm

• 設備重量：57 kg

設備特點

• 恒溫控制系統，確保試驗溫度穩定

• 加熱浴池配備攪拌裝置，保證加熱均勻

• 配置專業切割裝置，便于制備試樣

• 回流冷凝結構，滿足沸騰浸蝕實驗條件

• 適用于多種藥用玻璃容器材料檢測

試驗準備

樣品制備

1. 將玻璃制品切割為規則形狀試樣。

2. 控制試樣總表面積為 10～15 cm2。

3. 新切割表面積不得超過總表面積 20%。

4. 計算試樣總表面積，誤差控制在 2%以內。

清洗與干燥

1. 使用純化水沖洗試樣三次。

2. 用丙酮或無水乙醇漂洗。

3. 在 110℃ 條件下干燥 60分鐘。

4. 在干燥器中冷卻至室溫。

5. 精密稱量并記錄質量 m?。

試驗過程

1. 在試驗容器中加入：

• 0.5 mol/L 碳酸鈉溶液 400 mL

• 1 mol/L qingyanghuana溶液 400 mL

2. 將試驗容器放入加熱浴池，使液面高度保持一致。

3. 安裝古氏玻璃漏斗及冷凝器，并開啟冷卻水。

4. 啟動加熱系統，使試驗容器內溫度達到 102.5℃±0.5℃。

5. 控制回流液滴落速度為 每4～6秒1滴。

6. 將玻璃試樣懸掛于容器蓋的吊鉤上，使其浸入沸騰堿液中。

7. 連續煮沸 3小時±2分鐘。

8. 試驗結束后取出試樣：

• 在 1 mol/L 鹽酸溶液中浸泡三次

• 用純化水沖洗三次

• 用丙酮或無水乙醇漂洗

9. 在 110℃ 條件下再次干燥 60分鐘。

10. 冷卻至室溫后稱量試樣質量 m?。

結果計算

根據試驗前后質量變化計算單位表面積的質量損失值，從而評價玻璃樣品的耐堿侵蝕性能。

通過對樣品質量損失量的測定，可以判斷藥用玻璃材料在堿性環境中的穩定程度，并進行等級劃分。

設備應用優勢

在藥用玻璃耐堿性能檢測中，NJT-03S玻璃瓶耐堿水侵蝕測定裝置具備以下特點：

• 溫度控制穩定，滿足標準規定的沸騰條件

• 加熱系統與攪拌裝置配合，提高實驗均勻性

• 回流冷凝結構保證堿液濃度穩定

• 可適用于多種藥用玻璃容器材料檢測

• 操作流程規范，便于實驗人員開展測試工作

結論

藥用玻璃容器的耐堿水侵蝕性能是評價其化學穩定性的重要指標。依據 YBB00352004-2015 標準，通過沸騰混合堿水溶液浸蝕試驗，可以準確測定玻璃材料單位表面積的質量損失量，從而判斷其耐堿性能。

在實際檢測過程中，三泉中石 NJT-03S玻璃瓶耐堿水侵蝕測定裝置 可為藥用玻璃容器提供穩定可靠的檢測環境，適用于輸液瓶、口服液瓶、安瓿瓶和西林瓶等產品的耐堿性能評價。通過規范化的測試流程，可以為藥用包裝材料質量控制提供數據依據，并為企業提升產品質量提供技術支持。
