1. 產品基礎信息

1.1 產品系列概述

宏微睿儀導熱儀產品線涵蓋基于瞬態平面熱源法（TPS）的HW-DR1系列與基于穩態平板法（防護熱板法）的HW-DR2系列。前者適用于快速、無損的導熱系數篩查，尤其適合高、中、低導熱材料；后者則遵循嚴格的穩態原理，為絕熱材料及多層復合材料提供高精度的熱阻測定。兩大系列互補，可滿足從科研開發到質量監控的多種熱物性測試需求。

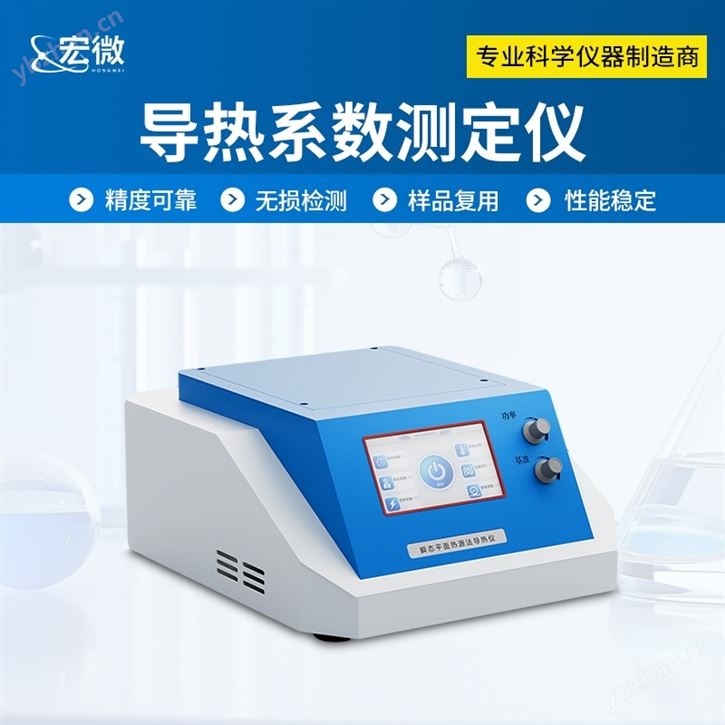

1.2 HW-DR1 導熱儀

• 產品名稱和型號：HW-DR1 導熱儀

• 型號：HW-DR1

• 定價：32,600 元

• 產品概述：基于瞬態平面熱源技術（TPS），采用雙螺旋結構探頭同時作為熱源和溫度傳感器。測試時將探頭夾于兩塊樣品之間，記錄溫升響應，通過數學模型直接計算導熱系數。適用于金屬、陶瓷、聚合物、復合材料、液體、粉末、膏體、泡沫塑料等多種形態樣品，測試快速（5~160 s可設），無需復雜制樣，無損檢測。

1.3 HW-DR2 導熱儀

• 產品名稱和型號：HW-DR2 導熱儀

• 型號：HW-DR2

• 定價：60,000 元

• 產品概述：采用防護平板法（單向穩定導熱原理），通過精確控制冷熱板溫度，測量通過樣品的熱流量及溫差，結合厚度計算導熱系數。儀器內置高精度激光測距傳感器和微型壓力傳感器，可實現自動測厚、加壓測試，適合建筑保溫材料、復合板材、多層材料等穩態熱阻測定，控溫穩定性優異。



2. 產品核心技術與功能特點

2.1 HW-DR1 瞬態平面熱源法技術特點

• 瞬態測試原理：基于無限大介質中階躍加熱圓盤熱源的瞬態溫度響應，一次測量即可同時獲得導熱系數和熱擴散率。

• 雙螺旋探頭結構：導電合金刻蝕形成的連續雙螺旋薄片，外層覆絕緣保護層，兼具熱源與溫度傳感器功能，響應靈敏。

• 快速測試：測試時間5~160 s可設，大幅提升檢測效率。

• 無損檢測：樣品無需特殊制備，測試后完好無損，可重復使用。

• 寬適用性：對樣品形狀無嚴格要求，只需表面相對平整且尺寸不小于探頭直徑的兩倍。

• 高精度數據采集：采用進口高分辨率數據采集芯片，結合ARM微處理器與專屬算法，確保結果準確可靠。

• 智能操作：彩色液晶觸摸屏控制，支持計算機通訊與自動化報告處理。

2.2 HW-DR2 穩態平板法技術特點

• 穩態測量原理：基于單向穩定導熱，符合防護熱板法標準，直接測量熱流量與溫差，結果可靠。

• 精密控溫系統：動態PID算法優化控溫，避免傳統PID超調，確保溫度穩定性。

• 均熱結構設計：功率平臺采用均熱工藝，保證表面溫度均勻性。

• 自動測厚與加壓：內置高精度激光測距傳感器和微型壓力傳感器，可自動測量樣品厚度并施加設定壓力，提升測試精度與重復性。

• 便捷操控：7寸LCD觸控屏與上位機軟件雙向通訊，實時顯示冷熱板溫度、壓力、厚度等參數，實驗過程全自動記錄與分析。

• 樣品槽一鍵操控：支持上下位機控制，方便樣品裝卸與厚度調節。

3. 詳細技術參數

3.1 HW-DR1 技術參數

3.2 HW-DR2 技術參數

注：詳細規格參數請咨詢宏微睿儀獲取產品數據表。

4. 應用場景與行業適配

• HW-DR1

• 適用于金屬、陶瓷、合金等良導熱材料的快速篩查

• 聚合物、復合材料、膠體、液體、粉末等研發與質控

• 泡沫塑料、礦物棉、水泥墻體等隔熱材料的熱導率測定

• 涂層、薄膜等薄層材料的熱物性分析

• 高校實驗室、企業研發中心的多材料熱物性研究

• HW-DR2

• 建筑保溫材料（如擠塑板、巖棉、聚氨酯）的穩態熱阻檢測

• 多層復合板材、玻璃鋼、紙蜂窩板等結構件導熱系數測定

• 水泥聚苯板、夾心混凝土等建筑構件的熱工性能評估

• 符合國家標準GB/T 10294的絕熱材料型式檢驗

• 科研院所對保溫材料溫度依賴性的研究



5. 行業標準與政策關聯

HW-DR1 與 HW-DR2 的設計與測試方法嚴格遵循以下標準：

• HW-DR1

• GB/T 32064-2015《建筑用材料導熱系數和熱擴散系數瞬態平面熱源測試法》

• GB/T 42919.1-2023《塑料導熱系數和熱擴散系數的測定》

• ISO 22007-1:2024《塑料 導熱率和熱擴散率的測定》

• HW-DR2

• ISO 8302:1991《絕熱 穩態熱阻及有關特性的測定 防護熱板法》

• GB/T 10294-2008《絕熱材料穩態熱阻及有關特性的測定 防護熱板法》

• ASTM C177-19《用防護熱板裝置測量穩態熱通量和熱傳輸特性的標準試驗方法》

符合上述標準可確保測試結果在建筑節能、材料研發、質量監督等領域的互認性與準確性。

6. 配件與耗材配置

• HW-DR1

• 標準探頭（1號/2號/3號可選）

• 探頭連接線

• 樣品定位夾具

• 校準參考試樣（選配）

• 數據分析軟件

• HW-DR2

• 冷板與熱板組件

• 激光測距傳感器

• 壓力傳感器

• 自動樣品槽機械單元

• 循環冷卻系統（選配）

• 專業測試軟件



7. 型號對比與選型建議

選型建議：

• 若測試材料種類繁雜，包含金屬、液體、粉末等，追求快速篩查，推薦HW-DR1。

• 若主要從事建筑保溫材料檢測，需遵循穩態標準，且要求高精度熱阻測定，推薦HW-DR2。

• 對于同時需要瞬態和穩態能力的實驗室，可考慮兩型號搭配使用。



8. 儀器安裝步驟

1. 開箱檢查：核對主機、探頭/傳感器、電源線、通訊線、配件是否齊全。

2. 放置儀器：將儀器置于平穩、干燥、無強對流的工作臺面上，四周留出散熱空間。

3. 連接探頭/傳感器：將HW-DR1探頭或HW-DR2熱板/傳感器線纜插入對應接口，旋緊固定。

4. 連接電源與通訊：接入220V電源，使用USB或RS232連接計算機（如需）。

5. 開機自檢：打開電源開關，儀器自動啟動并進入待機界面。

6. 軟件安裝（選配）：在計算機上安裝配套軟件，完成驅動配置。

9. 儀器使用操作步驟

HW-DR1

1. 開機后進入主界面，選擇“測試設置”。

2. 設定測試時間、加熱功率（或自動匹配）。

3. 將探頭放置在兩塊樣品之間，確保緊密接觸。

4. 點擊“開始測試”，儀器自動采集溫度響應并計算導熱系數。

5. 測試結束，讀取結果并保存/導出。

HW-DR2

1. 開機后進入觸控屏主界面，設定冷熱板目標溫度。

2. 將樣品放入樣品槽，通過激光測距自動記錄厚度。

3. 根據需求設定壓力值，啟動加壓機構。

4. 待溫度穩定后，點擊“開始測量”，軟件自動記錄熱流與溫差。

5. 達到穩態后，儀器自動計算導熱系數并生成報告。

10. 樣品檢測步驟

1. 樣品準備

• HW-DR1：準備兩塊尺寸大于探頭直徑2倍的樣品，表面平整；液體/粉末需用專用容器。

• HW-DR2：切割樣品至儀器要求尺寸（如300mm×300mm），表面平整，厚度均勻。

2. 安裝樣品

• HW-DR1：將探頭夾于兩塊樣品之間，確保無氣泡。

• HW-DR2：將樣品放入冷熱板之間，調整厚度測量桿至接觸。

3. 參數輸入：在軟件中輸入樣品名稱、厚度（HW-DR2自動讀?。y試條件等。

4. 執行測試：按儀器操作步驟開始測試，觀察實時曲線。

5. 結果記錄：測試完成后，保存數據并導出報告。

11. 品牌價值與服務支持

宏微睿儀致力于熱物性測試儀器的研發與制造，堅持技術創新與質量為本。公司為用戶提供：

• 技術支持：專業工程師提供遠程或現場技術支持，協助方法開發與故障排除。

• 培訓服務：提供儀器操作培訓、標準解讀及測試技巧指導。

• 保修與維護：整機保修一年，終身維護，定期回訪。

• 軟件升級：免費提供軟件功能升級，確保儀器始終符合標準。



12. 宏微睿儀企業資質與證書

山東宏微量子科技有限公司（品牌：宏微睿儀）是專注于快檢儀器研發與生產的科技型企業。依托專業研發團隊與核心技術，在食品安全、環境監測、農業檢測等領域技術實力突出。公司資質體系完備，涵蓋質量管理體系、知識產權管理體系等多項認證，同時持有相關行業資質與計量校準證書。依托完善的技術服務網絡，為多行業多領域提供精準高效、高性價比的快檢儀器設備與解決方案，是行業內值得信賴的專業廠家。

宏微睿儀始終堅持高質量、高標準的產品研發與生產，已通過以下管理體系認證：

ISO9001質量管理體系認證

ISO14001環境管理體系認證

ISO45001職業健康安全管理體系認證

三體系認證確保產品從設計、制造到服務的全過程規范化、可控化，為用戶提供穩定可靠的測試儀器。

13. 總結

宏微睿儀HW-DR1與HW-DR2導熱儀分別基于瞬態平面熱源法與穩態防護平板法，覆蓋了從快速篩查到精確測定的廣泛熱物性測試需求。HW-DR1以其快速、無損、多形態樣品適應性成為研發與質控的有力工具；HW-DR2則以高精度穩態測量滿足建筑保溫材料及復合構件的標準檢測。兩型號均融合了硬件設計、智能化的操作界面及嚴格的標準符合性，為材料熱傳導性能的研究與應用提供了可靠的數據支撐。用戶可根據自身測試對象與精度要求，結合本文的對比與建議，選擇適配的儀器方案。
