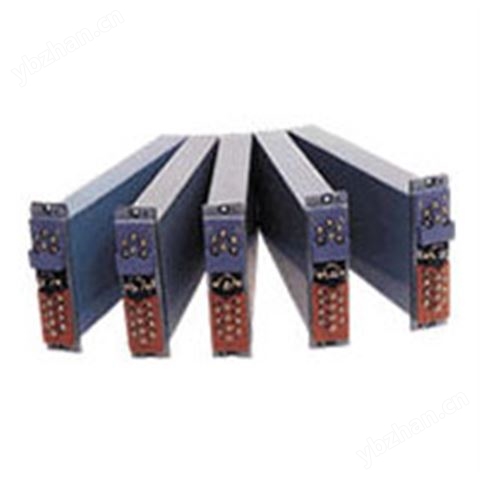

| DBW-1210 DBW-1220 DBW-1230 DBW-1240熱電阻溫度變送器 DBW-1200型熱電阻溫度變送器是DDZ-III系列儀表主要品種.本溫度變送器用熱電阻作為測溫元件,將被測溫度線性地轉換成標準信號1-5VDC或4-20mADC輸出,供給指示、記錄、調節器、計算機等自動化監控系統. 功能及特征
將熱電偶信號轉換成與所測溫度成線性關系的標準信號.
本安防爆型儀表.其標志(ib)IICT6
實現電源-輸出-輸入之間三隔離
有理想的線性化效正和冷端補償功能.
采用高性能固體模塊,結構緊湊,體積小,重量輕.
儀表系列化,有架裝和短架裝二種結構形式. 主要技術指標
輸 入: 標準熱電偶.
輸 出: 輸出電流:4-20mADC;
輸出電壓:1-5VDC;
輸出阻抗:250Ω;
允許負載變化范圍:100Ω
冷端補償誤差: ≤1℃
溫度漂移: ≤0.1×基本誤差/1℃
*電阻: 電源、輸入與輸出端子間≤100Ω
*強度: 電源/輸入/輸出端子間1500VDC/1分鐘.
工作條件: 環境溫度: 0-50℃
相對濕度: ≤90%(RH).
電源電壓: 24VDC ±5%
功 耗: <2W.
防爆等級: (ib)IICT6
重 量: <2kg. 型號規格
| 型號 | 分度號 | 量程 | | DBW-1210□ | Cu50 | -50-150℃ | | DBW-1220□ | Cu100 | -50-150℃ | | DBW-1230□ | Pt10 | -200-500℃ | | DBW-1240□ | Pt100 | -200-500℃ | 結構形式
外形尺寸：
寬×高×深（mm）：44×175×360（390）（架裝）；
44×175×160（200）（短架裝）；
安裝孔矩： 165±0.25（mm）螺釘M5×2. |
