UDZ-01S-13Q電極式液位計液位傳感器產品描述UDZ-01S電接點水位計測量筒，電接點液位計測量筒，電接點測量筒，是用于鍋爐汽包等高溫高壓容器內水位顯示與控制，有自檢功能，雙色顯示

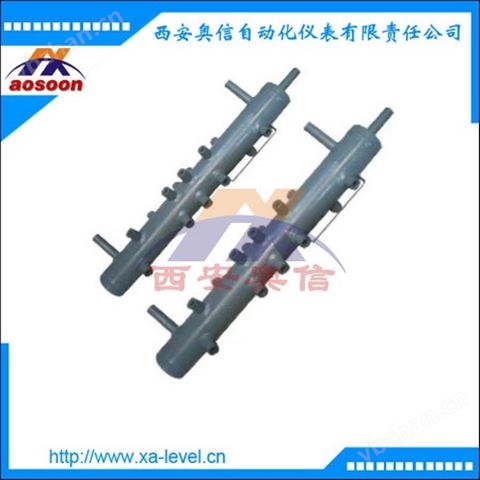

UDZ-01S-13Q 電極式液位計 液位傳感器
產品描述
UDZ-01S電接點水位計測量筒，電接點液位計測量筒，電接點測量筒，是用于鍋爐汽包等高溫高壓容器內水位顯示與控制，有自檢功能，雙色顯示。它有測量筒、與之相配的電接點、紫銅墊、銅夾頭配件、雙色自檢式顯示儀表三部分組成。
技術參數
大工況：Pn ≤21Mpa T≤400℃
變送范圍：-300～+300 mm 或0～1700mm
安裝尺寸：ф28×4 上下聯通管對焊或法蘭連接
儀表尺寸：80（寬）×160（高）×345（深）（直式安裝）
160（寬）×80（高）×345（深）（橫式安裝）
型號規格
| 型號 | 顯示點數 | 顯示范圍 | 控制點 | 報警點 |
| UDZ-S-19Q-Z（H） | 19 | ±300 | 4 | 2 |
| UDZ-S-17Q-Z（H） | 17 | ±250 | 4 | 2 |
| UDZ-S-15Q-Z（H） | 15 | ±200 | 4 | 2 |
| UDZ-S-13Q-Z（H） | 13 | ±150 | 4 | 2 |
| UDZ-S-11Q-Z（H） | 11 | ±100 | 4 | 2 |
| UDZ-S-17G-Z（H） | 17 | 0-1000 | 4 | 2 |
| UDZ-S-17Y-Z（H） | 17 | 0-1700 | 4 | 2 |
選型參數
UDZ-□ □ □
UDZ---產品類型：U-物位儀表、D-電接觸、Z-指示
□----壓力溫度：見表（額定工況）
□----點數：11、13、15、17、19
□----用途：Q-汽包、G-高加、Y-除氧器
測量筒編號 工作壓力 工作溫度
01 ≤6.4MPa ≤250℃
02 ≤16MPa ≤350℃
03 ≤24MPa ≤450℃
