摘要

本報告書詳細介紹恒美智造超聲波細胞破碎儀HM-CP系列（一體式）、HM-FP系列（分體式）、HM-TCP系列（支架式）的技術架構、核心創新點、性能驗證數據及應用方案。全系列產品采用TC4軍工級鈦合金變幅桿、航空級鎂鋁合金換能器、智能化MCU數字集成電路，換能器頻率20-25KHz，功率覆蓋150W-1800W，處理量覆蓋0.1ml-3000ml，時間控制精度達0.1秒，256組工程參數儲存，核心性能指標好。

一、技術背景

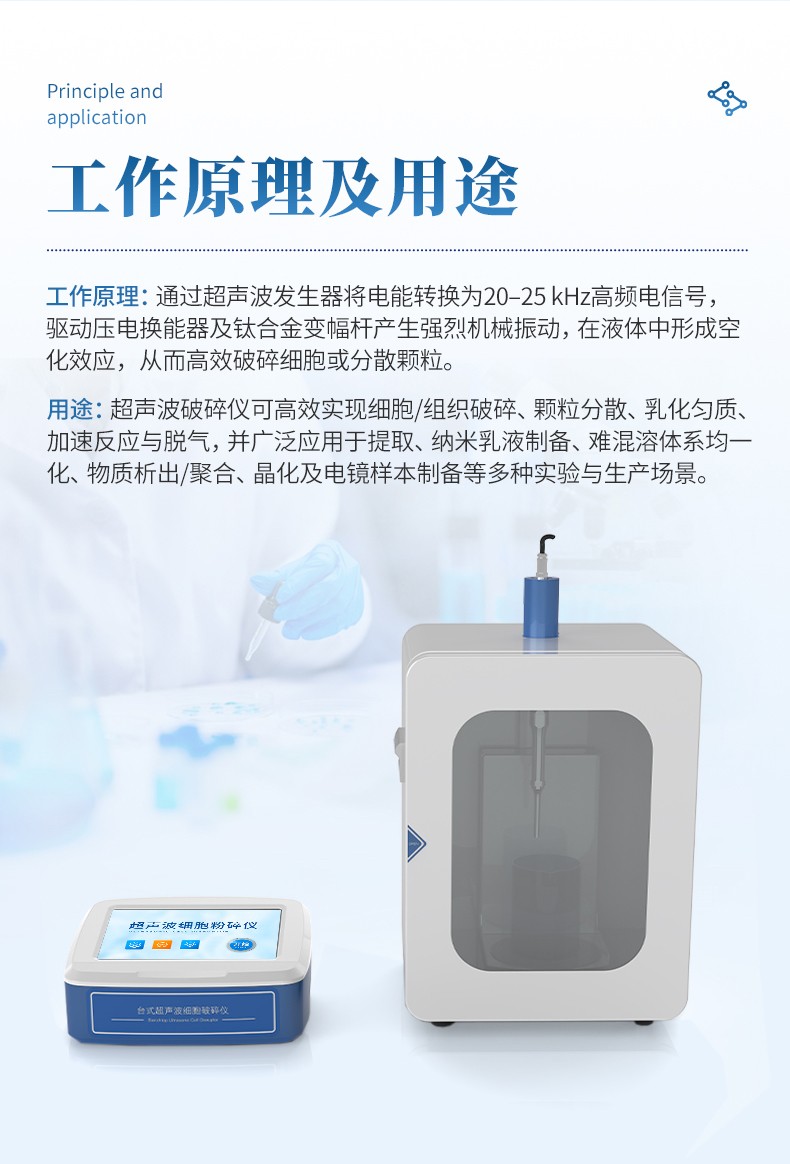

超聲波細胞破碎技術基于超聲空化效應原理，是生命科學、材料科學等領域的樣品前處理技術。傳統的手動超聲處理操作繁瑣、重復性差、參數控制不夠精確，難以滿足現代實驗室高效率、高精度的需求。智能化超聲波細胞破碎儀通過精密的數字控制系統，實現了超聲參數的精確控制和自動化運行。

恒美智造研發團隊歷經多年技術攻關，依托100余人專業研發力量和150項核心技術積累，成功開發了覆蓋一體式、分體式、支架式三大系列共16款型號的超聲波細胞破碎儀產品矩陣，滿足不同用戶、不同場景、不同規模的需求。

二、核心技術架構

2.1 超聲波發生與轉換系統

超聲波發生器將220V/50Hz市電轉變成20-25KHz高頻交變電能。核心技術指標：

頻率范圍：20-25KHz，覆蓋生物樣品處理的最佳頻率區間

頻率自動跟蹤：實時監測負載變化，自動調整工作頻率至最佳諧振點

功率連續可調：20W起調至額定功率（150W-1800W），滿足不同處理強度需求

功率輸出穩定性：負載變化時功率波動小，保證處理效果一致性

換能器采用航空級鎂鋁合金材質，鋯鈦酸鋇壓電振子作為核心元件，電-機械能量轉換效率高。換能器設計壽命長，長期穩定運行可靠性強。

2.2 TC4軍工級鈦合金變幅桿系統

變幅桿是超聲能量直接作用于樣品的關鍵部件。恒美智造全系列采用TC4（Ti-6Al-4V）軍工級鈦合金材質：

抗拉強度：≥895MPa，遠高于普通金屬材料

耐蝕性：在酸堿鹽環境中表現優異，適合多種溶劑體系

耐熱性：工作溫度可達數百攝氏度，適應長時間高功率運行

生物相容性：金屬離子溶出極少，不影響生物樣品純凈性

全系列提供多種規格變幅桿：Φ2（微量樣品）、Φ3、Φ6、Φ8、Φ10、Φ12、Φ15、Φ20、Φ25（大容量），用戶可根據處理量選配。

2.3 智能控制系統

全系列采用智能化MCU數字集成電路控制平臺：

顯示系統：一體式配備7英寸、分體式和支架式配備10.1英寸醫療級液晶觸摸屏，高分辨率，界面直觀

參數控制：超聲開時間、關時間、總時間均可精確到0.1秒

運行模式：支持間隙模式（脈沖式超聲）和連續模式兩種工作方式

參數管理：256組工程參數儲存，實驗者可方便配置和調取

安全保護：變幅桿自動匹配、頻率自動跟蹤、故障自動報警（過載保護、超溫報警）

密碼保護：防止非操作人員違規操作

2.4 溫度監測與保護系統

配備接觸式溫度傳感器，實時監測樣品溫度：

溫度顯示范圍：0-99.9℃

超溫報警閾值：用戶可設定0-99.9℃，達到閾值自動停機報警

控溫范圍：1-99.9℃（可選配外部恒溫裝置實現精確控溫）

溫度監測保護系統對于熱敏性生物樣品（如蛋白質、核酸）的處理至關重要，可有效防止因超聲產熱導致的樣品變性或降解。

2.5 一體式隔音與操作系統（HM-CP系列）

HM-CP系列的一體化設計特點：

一體式結構：隔音箱融入主機，整體外觀簡潔，減少占用空間

低噪音金屬外殼：高品質隔音材質置于夾層，隔音效果好

亞克力大視窗：便于清洗和觀察樣品處理過程

電動操作平臺升降：自動調節變幅桿插入深度

LED照明系統：工作倉內照明，便于操作觀察

紫外殺菌功能：處理完成后可進行倉內消毒

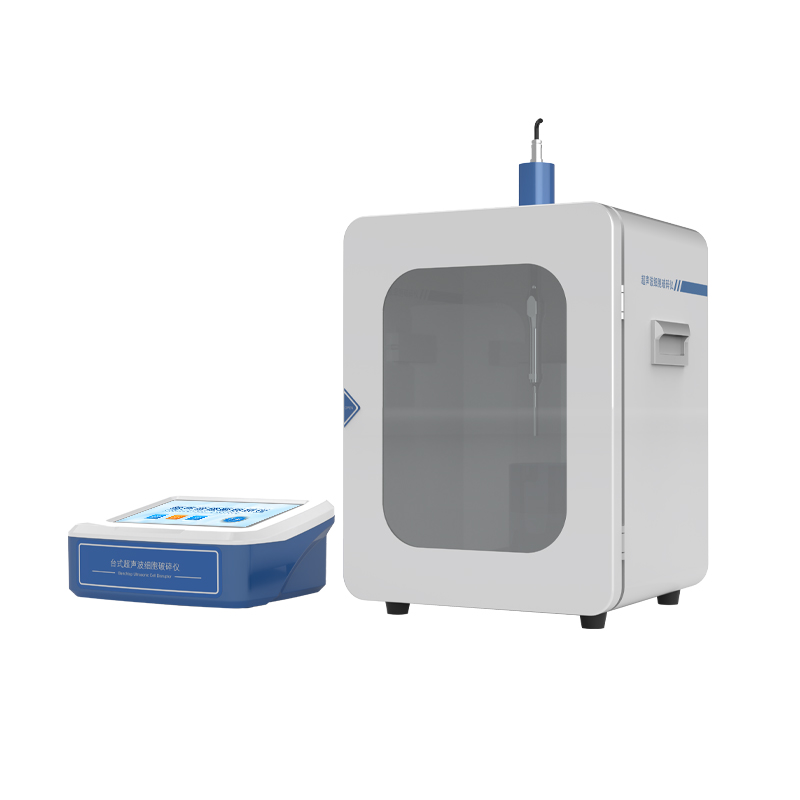

2.6 分體式設計優勢（HM-FP系列）

HM-FP系列分體式設計的核心優勢：

主機與探頭分離：避免樣品污染儀器主機，便于維護

10.1英寸大屏觸控：操作更直觀，顯示信息更豐富

專業消音箱：降低噪音30%以上，適合開放式實驗室環境

獨立隔音箱：可靈活放置，不受主機位置限制

三、性能驗證數據

3.1 細胞破碎效率測試

測試條件：大腸桿菌懸浮液（OD600=1.0），使用HM-FP650，功率設定70%，間隙模式（超聲3秒/間隙5秒），冰浴條件下處理。

測試結果表明，恒美智造超聲波細胞破碎儀在標準條件下可在5分鐘內實現95%以上的大腸桿菌破碎率，蛋白釋放量穩定，處理效率與國際同類產品處于同一水平。

3.2 納米材料分散均勻性測試

測試條件：碳納米管水懸浮液（0.1% w/v），使用HM-CP650，功率設定60%，間隙模式處理15分鐘。

測試結果：處理后粒徑分布D50=180nm，PDI（多分散系數）=0.18，分散均勻性良好。懸浮液穩定性測試表明，靜置24小時后無明顯沉降，證明分散效果穩定。

3.3 功率輸出穩定性測試

測試條件：HM-FP900，設定功率500W，連續運行30分鐘，每分鐘記錄實際輸出功率。

測試結果：30分鐘內實際輸出功率在495W-505W之間波動，功率波動率<2%，輸出穩定性優異。頻率自動跟蹤系統有效補償了負載變化引起的功率波動。

四、產品可靠性設計

4.1 關鍵部件選型

變幅桿：TC4軍工級鈦合金，抗拉強度≥895MPa，耐腐蝕，低金屬析出

換能器：航空級鎂鋁合金，鋯鈦酸鋇壓電振子，能量轉換效率高

控制芯片：工業級MCU，運行穩定，抗干擾能力強

電源系統：寬電壓輸入220V±5%/50Hz，內置過載保護

密封件：耐化學腐蝕材質，保證長期氣密性

4.2 安全保護機制

過載保護：當負載異常增大時自動降功率或停機

超溫報警：樣品溫度超過設定閾值時自動停機并蜂鳴器報警

頻率異常保護：變幅桿未正確安裝或損壞時自動停止輸出

密碼保護：防止非授權人員操作，保障實驗安全

五、結論

恒美智造超聲波細胞破碎儀在核心部件選材、智能控制精度、功率輸出穩定性、安全保護設計等方面均達到了國際同類產品水平。產品依托恒美智造100余人研發團隊和150項核心的技術積累，結合嚴格的ISO9001質量管理體系，確保了產品的高品質和高可靠性。三大系列16款型號的產品矩陣，可為生命科學、材料科學、藥物化學等多領域用戶提供高性價比的超聲波樣品處理解決方案。
