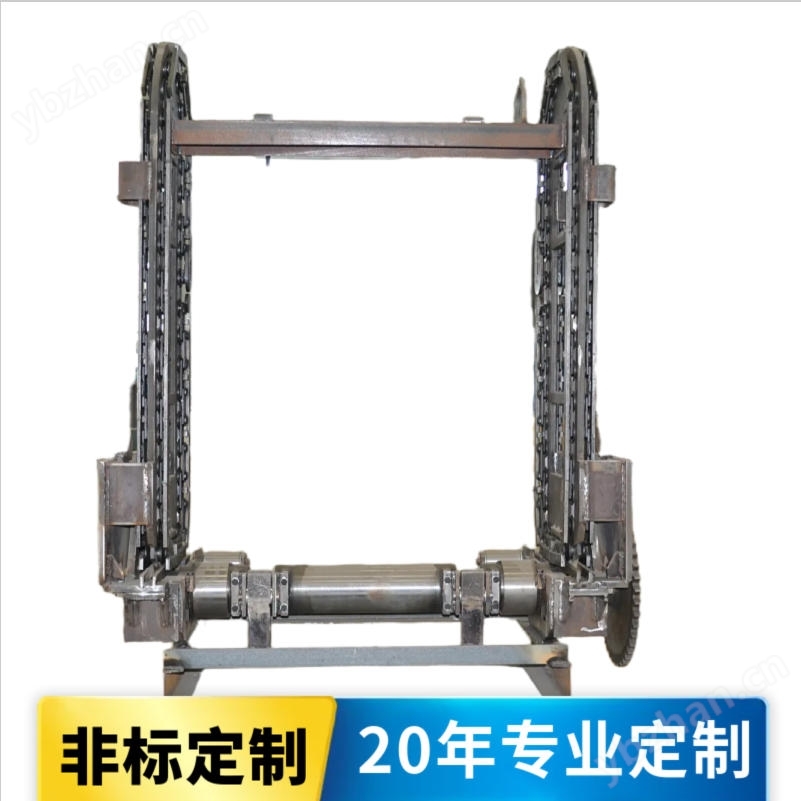

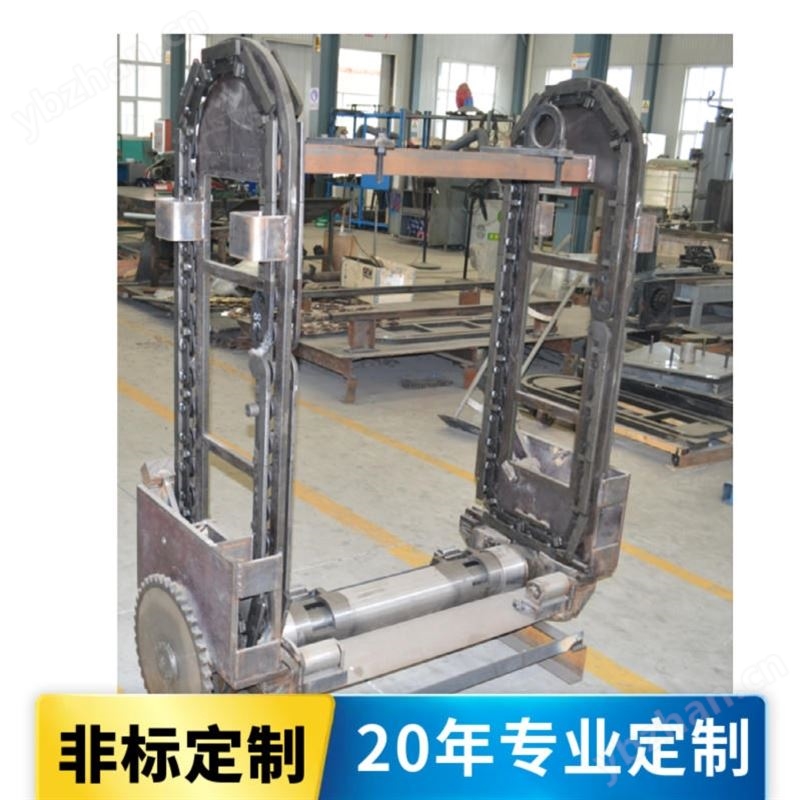

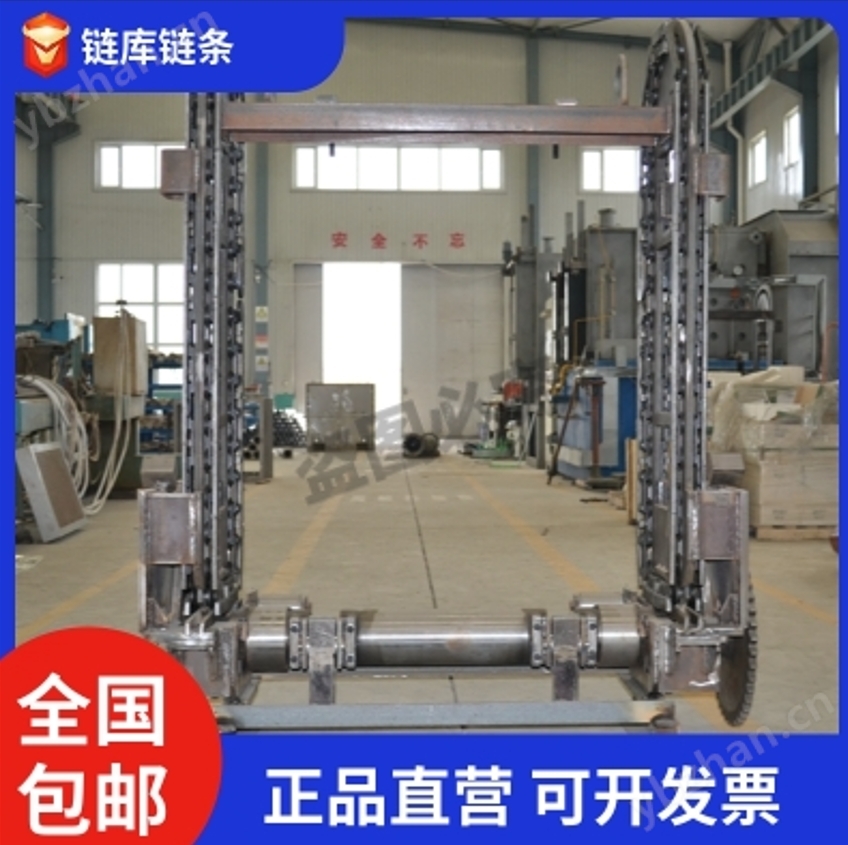

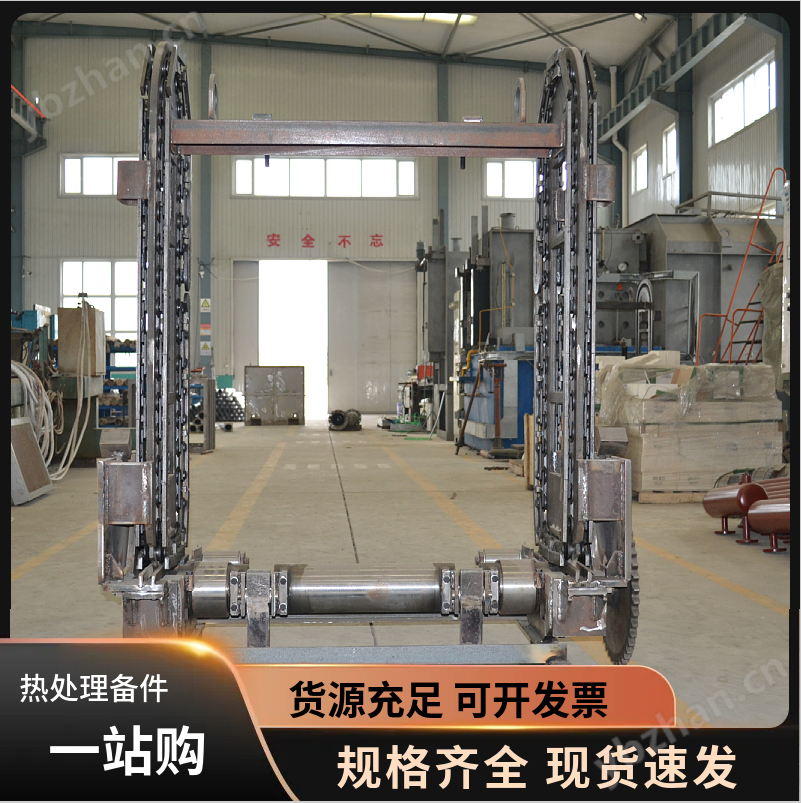

多用爐推拉鏈是箱式多用爐生產線中的核心傳動部件，主要負責在前室（淬火槽上方）將裝有工件的料盤或料車從備料臺推入爐內，或將處理完成的工件從爐內拉出。它直接決定了生產線的自動化效率和運行穩定性。
?? 主要構成與工作原理
多用爐推拉鏈并非單一的鏈條，而是一個由多個精密部件組成的傳動系統。
驅動單元： 通常由電機、減速機組成，為整個系統提供動力。
傳動機構： 核心部分是推拉鏈和鏈輪。在一些設計中，也采用齒輪齒條或絲桿結構來替代鏈條，以解決磨損和脫節問題。
執行部件（推頭）： 安裝在推拉鏈上的關鍵零件，直接與料盤或料車接觸。根據爐型和料具的不同，推頭有多種形式：
單/雙鉤推頭： 用于抓取和搬運料盤，剛性好，定位準。
平板推頭： 用于直接推動料車或特定工裝。
導向與支撐： 包括導軌、鏈庫等，確保推拉鏈和推頭在往復運動中保持平穩、精確的軌跡，防止卡滯或跑偏。
?? 典型技術參數與選型要點
推拉鏈系統的設計需要適應高溫、重載的惡劣工況，其參數選擇至關重要。
表格
| 項目 | 參數/說明 | 備注 |
|---|---|---|
| 工作溫度 | 前室通常為 400℃ - 800℃ | 需耐受淬火油煙和氣氛影響 |
| 材質要求 | 耐熱鋼 (如 310S, 2520) | 保證高溫下的強度和抗氧化性 |
| 負載能力 | 依據料盤/料車總重確定 | 單工位載荷大時需考慮雙排鏈 |
| 潤滑方式 | 自動添油裝置或定期手動潤滑 | 防止高溫烘烤導致鏈條變形卡死 |
選型建議
匹配爐型： 必須嚴格匹配多用爐的品牌和型號（如愛協林Aichelin、易普森Ipsen等），確保安裝接口（法蘭、螺栓孔位）和行程完quan一致。
確認負載： 明確最大單次搬運重量（料盤+工件），以此選擇合適規格的鏈條（單排或雙排）和推頭強度。
關注環境： 對于滲碳等多用爐，前室存在富碳氣氛，鏈條和推頭應選擇具有防腐涂層的材質（如滲鉻處理），以延長壽命。
?? 維護與常見問題
由于長期在高溫下往復運動，推拉鏈系統是故障高發區，需要重點維護。
定期檢查張緊度： 鏈條過松會導致跳齒、脫軌，過緊則會加速磨損。應定期檢查并調整張緊機構，保持合適的張力。
保證有效潤滑： 這是防止鏈條過早失效的關鍵。必須確保自動潤滑裝置工作正常，或使用耐高溫潤滑油定期手動加注，避免干磨。
清理積碳與異物： 生產過程中產生的積碳和氧化皮可能會卡在鏈條和導軌之間，導致運行不暢甚至卡死。需配合爐子的“燒碳黑”周期進行清理。
檢查磨損情況： 重點關注推頭、鏈輪和鏈條銷軸的磨損程度。發現嚴重磨損或變形的部件應及時更換，以免損壞其他傳動件。
