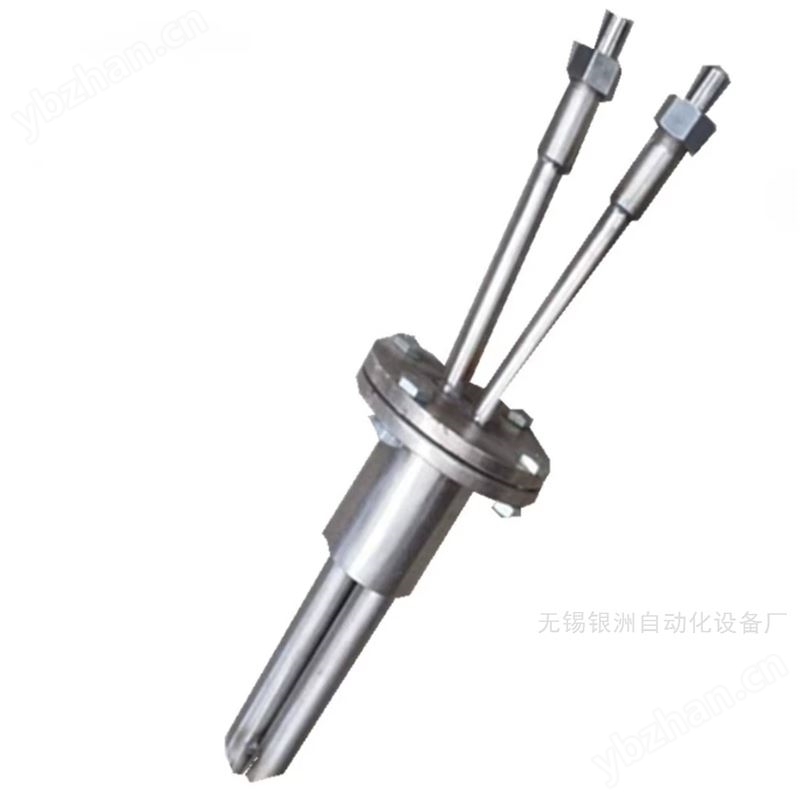

笛型皮托管流量計

工作原理

笛型皮托管流量計探頭為笛形均速管結構，迎流面開設多組總壓孔，背面開設靜壓孔。介質流動時，總壓孔采集總壓信號，靜壓孔采集靜壓信號，兩者形成差壓。差壓信號通過引壓管送至差壓變送器，經溫壓補償運算后，輸出標準電流或數字信號，實現流量精確測量。

結構組成

笛形探頭：304/316L不銹鋼材質，多點取壓，抗干擾、耐磨損

連接法蘭：PN10/PN16/PN25 標準法蘭，安裝牢固密封性好

安裝短管：支持在線插拔安裝，不停產即可施工

引壓組件：含三閥組、接頭、引壓管，抗堵、耐腐蝕

變送單元：差壓變送器，可選帶溫壓補償、液晶顯示

防護結構：整體防水防塵，適應惡劣工況環境

技術參數

測量介質：氣體（空氣、煤氣、煙氣等）、液體、飽和/過熱蒸汽

適用管徑：DN50～DN3000（圓形/矩形管道均可）

精度等級：±1.0%～±2.5%

重復性：±0.1%

工作壓力：0～1.6MPa（更高可定制）

工作溫度：-40℃～450℃，高溫型可達900℃

輸出信號：4～20mA、RS485（Modbus）

安裝方式：法蘭插入式、焊接式、在線插拔式

防護等級：IP65

材質：304、316L、碳鋼、哈氏合金（可選）

產品特點

壓損極小，相比孔板等節流裝置節能效果明顯；

多點平均測量，受流場影響小，測量更穩定；

無可動部件，不易損壞，故障率低、壽命長；

安裝簡便，可在線安裝與拆卸，不影響生產；

適用范圍廣，大口徑、低流速工況表現突出；

抗堵性能強，取壓孔布局合理，不易堵塞；

維護量低，日常只需定期檢查取壓口與密封性。

應用領域

電力行業：鍋爐一次風/二次風、煙氣、脫硫脫硝風道

冶金行業：高爐煤氣、熱風、焦爐煤氣、循環氣體

水泥建材：窯尾煙氣、立磨通風、除塵管道

石油化工：工藝氣體、液體管道、蒸汽計量

環保行業：廢氣排放、VOCs治理、煙氣在線監測

暖通市政：城市供熱蒸汽、燃氣、污水、通風管道

適用工況

大口徑管道流量監測；

低流速、低靜壓介質測量；

高溫、高壓、含塵氣體工況；

要求節能、低壓力損失的場景；

不便停產改造的在線改造項目。

選型說明

選型需提供：管道口徑、介質類型、溫度、壓力、流量范圍、安裝空間、輸出要求、防爆等級等，可根據工況定制材質、結構與安裝形式。
