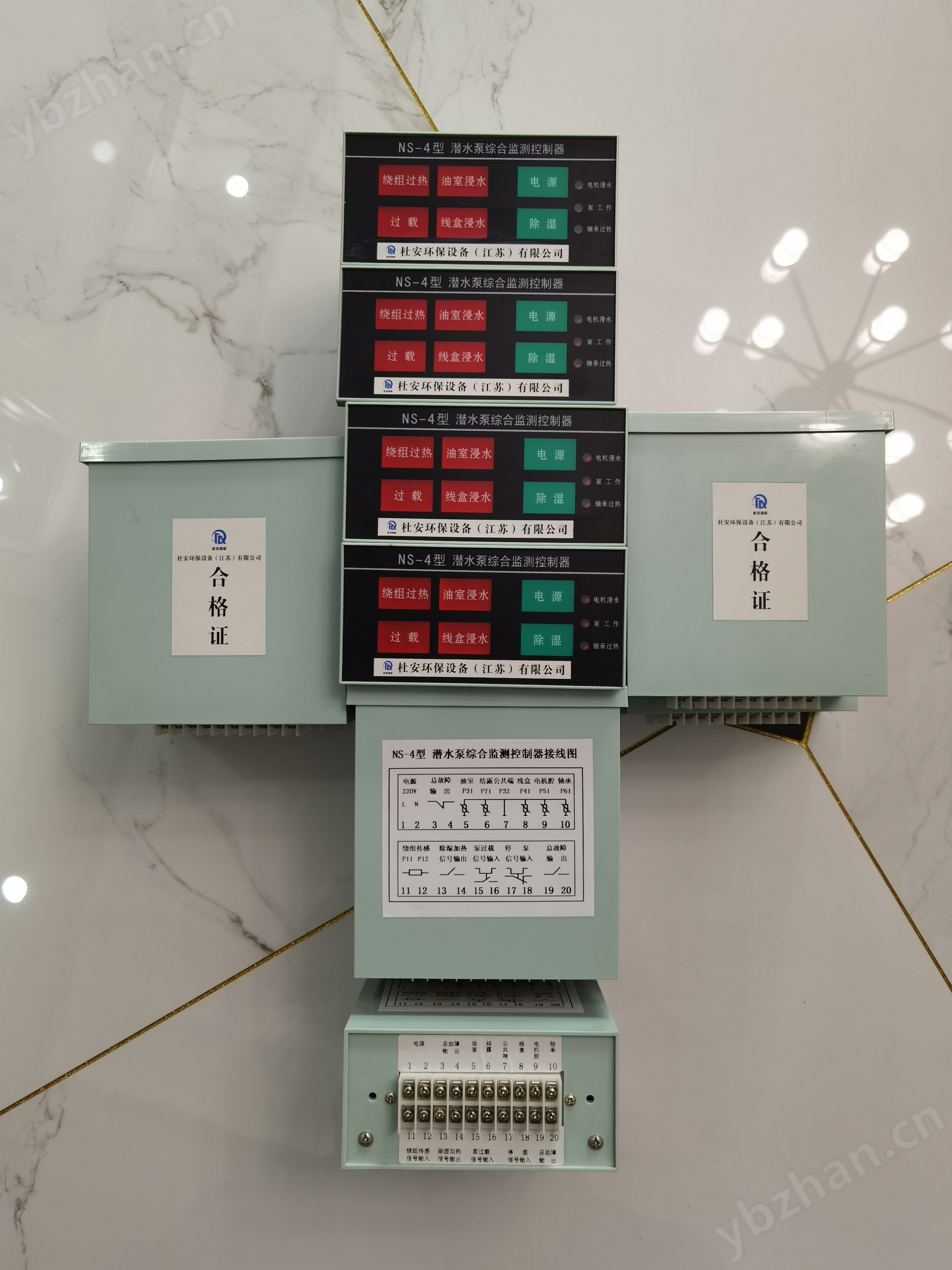

NS-4綜合監測控制器技術參數:
NS-4綜合監測控制器?是一種專用于潛水泵保護與性能檢測的關鍵設備,具備漏水、過熱、過載等多重保護功能,廣泛應用于排污泵、軸流泵、混流泵等潛水式水泵系統中。以下是其核心?技術參數?的詳細整理:
一、基本電氣參數
工作電源?:?220V/50Hz?
適用電機功率范圍?:?0.25–5kW?
適用電壓等級?:?220V / 380V?
額定頻率?:?50Hz?
電流容量?:?50A?
NS-4型過熱保護器漏水保護過載保護潛水泵綜合監測控制器
二、保護功能參數
NS-4型控制器具備多通道信號輸入與智能判斷機制,實現全面保護:
保護類型 觸發條件 動作說明
繞組過熱保護? 繞組溫度>135℃,信號電阻>3kΩ故障輸出節點斷開,面板指示燈閃爍預警
油室漏水保護? 油室滲水,信號電阻 <30kΩ 切斷控制回路,強制停機保護電機
電機腔浸水保護? 電機腔進水,信號電阻 <50kΩ 故障輸出動作,面板報警指示
接線盒腔浸水保護? 接線盒進水,信號電阻 <50kΩ 輸出節點斷開,切斷電源
電機過載保護? 電流異常(過載、缺相、斷相) 熱繼電器動作后觸發控制信號
加熱除濕保護? 濕度升高導致絕緣下降 自動啟動加熱功能,防止電機受潮
?預警機制?:多數保護功能設有?閃光預報警?,可在故障排除前提示異常,但不立即動作,提升運行連續性。
三、結構與安裝參數
外形尺寸?:?160×80×170 mm?
開孔尺寸?:?152×76 mm?(公差 ±0.7)
安裝方式?:?盤面嵌入式安裝?,采用儀表開孔固定于控制柜面板
防護環境要求?:
工作溫度:?-10℃ ~ +55℃?
相對濕度:≤90%(無凝露)
周圍無顯著振動、腐蝕性氣體或過量塵埃

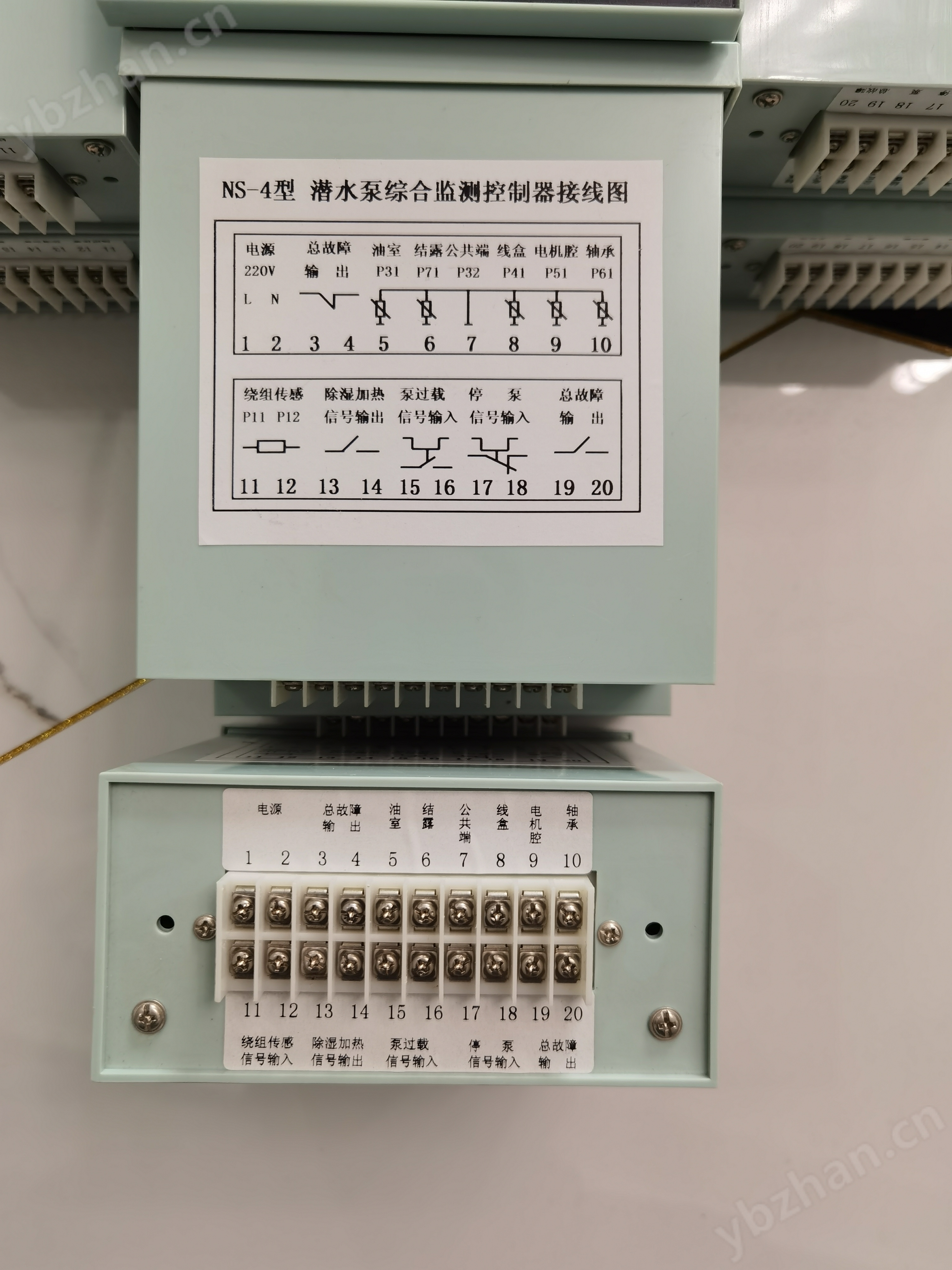

四、輸出與接點參數
故障輸出接點額定分?jǐn)嚯娏?/span>?:?5A / AC220V?
除濕輸出接點額定分?jǐn)嚯娏?/span>?:?7A / AC220V?
控制輸出形式?:
常閉節點斷開(用于切斷主回路)
常開節點閉合(可用于PLC報警輸入或遠程監控)
NS-4綜合監測控制器技術參數廣泛應用于對運行可靠性要求較高的排水與污水處理系統中,適用于以下類型潛水泵:
WQ潛水排污泵?
QXG清水泵?
ZQB潛水軸流泵?
HQB潛水混流泵?
適合用于雨污水?泵站、污水處理廠、一體化處理站?等無人值守或遠程監控場景,保障設備安全連續運行。
