杜安環保TLB-5.5推流曝氣機技術說明

結構特點：
江蘇杜安環保TLB推流曝氣機是利用文丘里原理發展起來的一種多用途曝氣增氧設備，它利用高速水流在射流器喉部產生負壓，空氣在壓力差的作用下經吸所氣管自動吸入射流器，在射流器喉部與水形成汽水混合物，經劇烈的攪動，空氣被粉碎成較微小的氣泡，成為乳化狀的汽水混合液；經過射流器擴散段，汽水混合液由速頭轉成壓頭，微細氣泡進一步被壓縮，增大空氣在水中的溶解度，形成溶氣水；之后溶氣水從射流器擴散口噴
出，在水體中產生強烈的渦流攪拌，大量的氧氣隨細微氣泡溶解于水中，經過設備造流作用將溶解氧進一步輸送至遠處，從而完成溶解氧的全部轉移過程。
TLB推流曝氣機經濟型強力推流曝氣機是一體化設備，同時TLB曝氣機具有與其它設施相配套的接口，使用方便；
TLB推流曝氣機材質采用氟塑料(PVDF),抗氧化、耐酸堿腐蝕，設備的導流筒與定位支架采用不銹鋼材料，有效延長設備使用壽命；
合理的流線形設計，解決傳統曝氣機易堵塞與維修難的問題；
傳統曝氣設備氧轉換率一般低于12%,而造流曝氣機設置導流室和混合室，氧轉換率大于 30%；
氧氣有效傳輸距離遠，可擴散至60 米以外，形成區域性強大水流；
大感應水流，水體復氧范圍放大30-50 倍，低成本低能耗地實現大流量循環復氧；
強力推流作用產生明顯的流水循環效果，設備可采用多種安裝方式，適應不同需求的水體，安裝、維護與日常管理十分便利。

TLB-5.5推流曝氣機技術說明

安裝方式說明：
TLB型推流曝氣機有漂浮式、沉水式和深水式三種安裝方式，無需專用的安裝基礎，根據需求靈活選用。

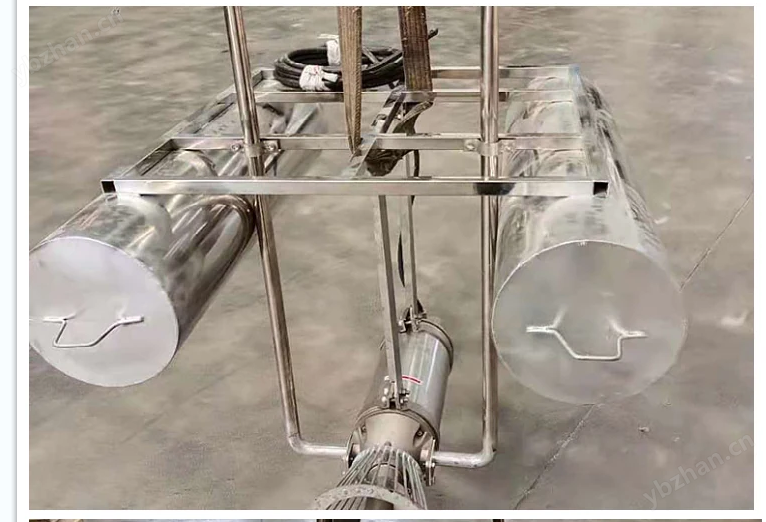

a)漂浮式安裝方式：

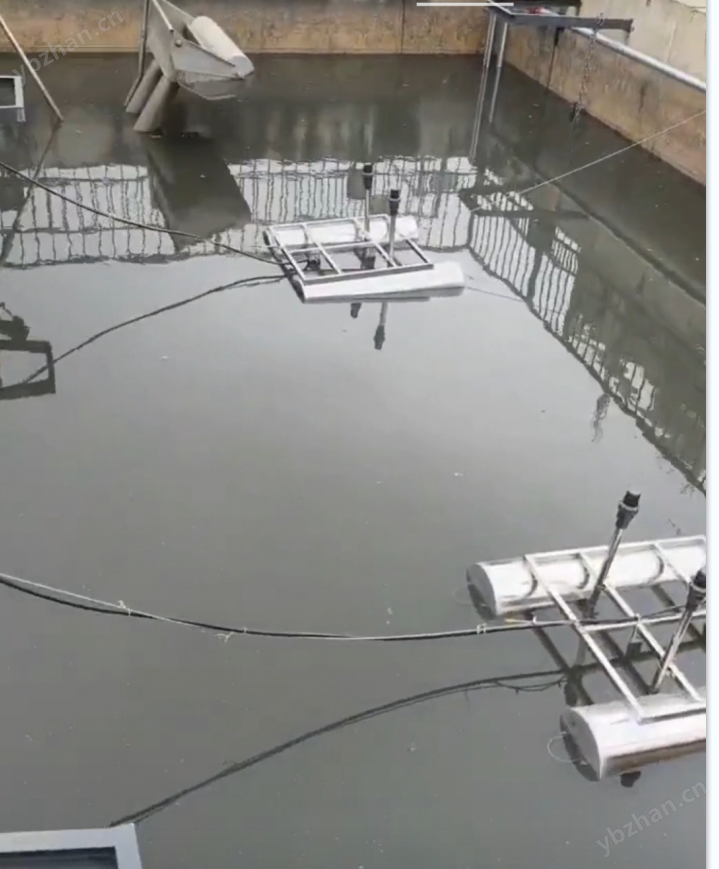

漂浮式安裝方式適應范圍廣，安裝維護方便，不受水位變化影響，適應水深大于 0.8m，有插桿、錨固和駁岸牽拉三種固定方式。根據要求隨時移動，整個設備只有少量浮體露于水面，對水面景觀影響小，配合人工浮島，起到水上綠化，美化水體效果。
b)沉水安裝方式：
沉水式安裝方式，適應于水深0.6-1m，且水位變化小于 0.3m水域。放置在安裝位置無需固定，同時可根據要求進行移動。整個設備有進氣口露于水面，對水面景觀無影響。

c)深水安裝方式 ：
深水支架由兩套支架組成，即主體支架和活動支架，適應于水深 1.5-2.5m,且水位變化小于 0.3m 的水域。放置在安裝位置無需固定，同時可根據要求進行移動。整個設備有進氣管及部份支架露于水面，對水面景觀影響少。

推流曝氣機使用效果

推流曝氣機增氧、混合效果明顯，短期內改善水體各項感官指標。

TLB推流曝氣機具有強大適應性，廣泛適用于城市河道、黑臭河道、人工湖、自然湖泊的局部水體的增氧、造流，對受污染水體進行原位修復，恢復水體生態功能，保持水體自凈能力。

a)單獨使用，提升水體自凈能力：

推流曝氣機較強的富氧水流提高水體流動性，快 速恢 復水體溶解氧含量，打破水體自然分層，提升水中微生物的量，增強底泥活性，分解水中及底泥中的有機物、氮、磷等污染物，提高水體自凈能力。

b)配合生態濕地使用，提高濕地的水處理能力:

推流曝氣機強大的富氧水流促進濕地水生植物的生長，提升濕地與外界水體的交換頻率，有利于植物吸收分解去除水中有機物及氮磷等營養物質，同時吸附去除懸浮物，迅速提升水體凈化速度，恢復水體生態環境。

c)配合組合生物填料使用，形成接觸氧化池:

推流曝氣機制造的強大富氧污水流不斷通過生物填料區，使填料區發生接觸氧化反應，加速填料表面膜新陳代謝，消耗水中氮、磷、有機物，迅速提升水體水質 。

d)配合人工浮床使用，形成曝氣生態浮島:

推流曝氣機強大的富氧污染水流不斷刺激浮田型浮床上的植物根系，促進根系快速生長，繁茂的根系錯綜復雜交織在一起，形成真正意義上的浮田浮島。植物根系發展成為“填料”， 表面成為微生物著床的理想地點，形成生物膜吸附分解有機物，為植物生產提供養分，水體在植物根系及著就要微生物的共同作用下，源源不斷的去除水中有機物、氮、磷等物質，形成微型生態系統，從而有效改善水體水質。

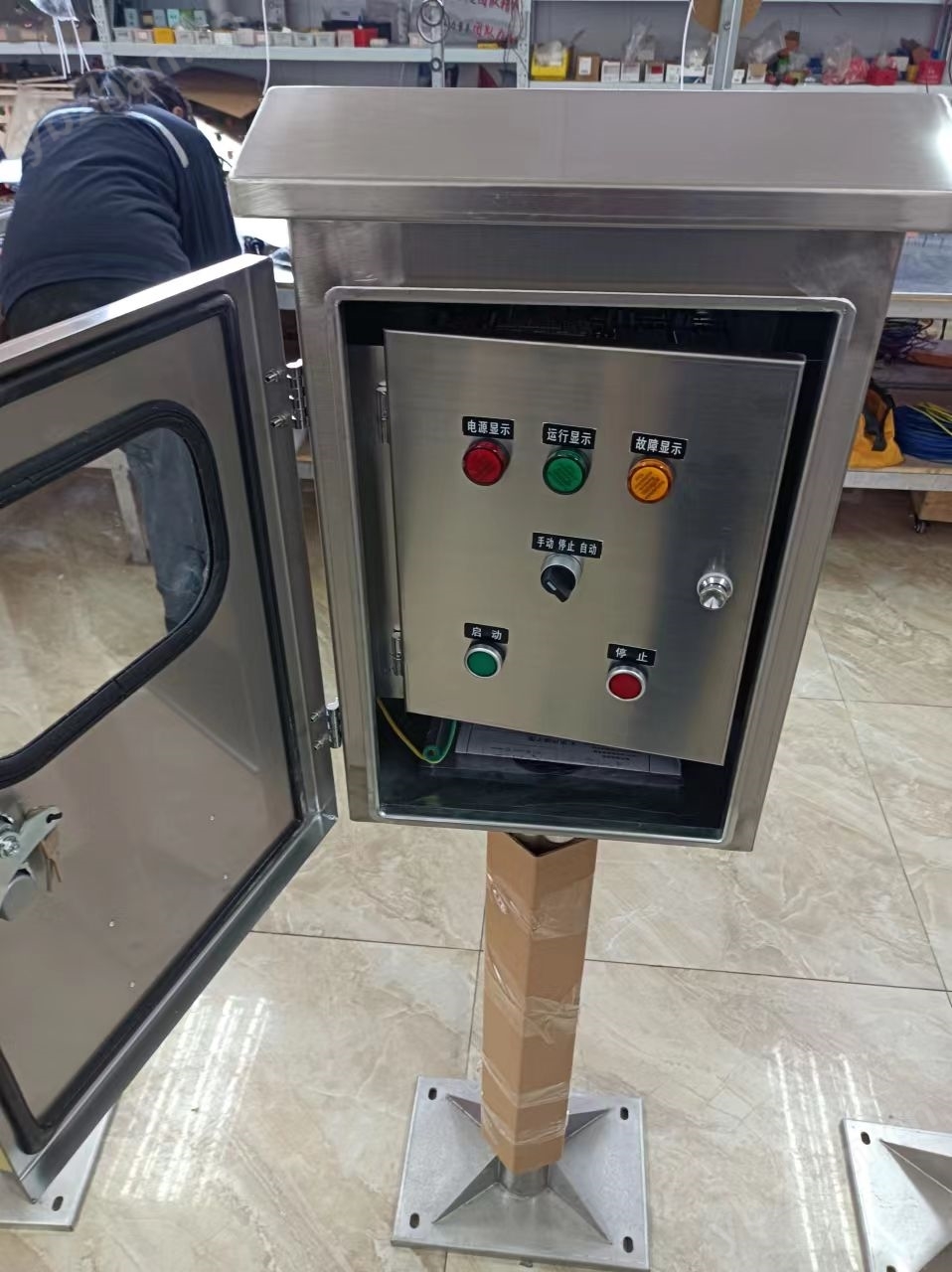

TLB-5.5推流曝氣機技術說明現場電控箱的技術要求：

(1)電控箱內主要電氣元件：斷路器、接觸器、電機綜合保護器、轉換開關、按鈕、指示燈（LED光源）等。主要元件的電壓、電流等級與所控設備匹配，并留有余量，均采用合資或獨資企業（如ABB、GE、西門子等）的產品。柜內塑料元件無鹵素，CFC，阻燃，自熄。

(2)電控箱為不銹鋼外殼，防護等級IP42，并配備1.2米高不銹鋼安裝支架等附件。

(3)每臺電控箱進線電源為一路380V/220V三相五線制電源，電控箱內部所需的控制電源在箱內自行解決,控制電源為交流220V。若需其它標準控制電源在箱內自行變換取得。

(4)電控箱應具有短路、過載、斷相及設備配套的各種特殊保護功能。

(5)電控箱設手動/自動控制轉換開關。手動時在電控箱上手動操作控制，自動時根據儲氣罐壓力參數自動控制空壓機的運行。

(6)電控箱配置PLC控制器，所配PLC應自帶通訊接口，通過采用滿足全廠自控系統總體要求的接口及協議同全廠自控系統進行通訊。無源觸點觸點容量：220V，5A。

(7)電控箱要求詳見電氣設備技術規格數據表。
