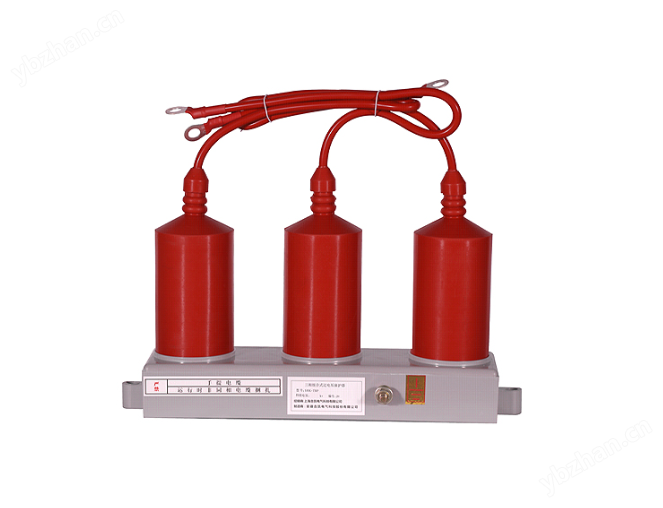

SHK-TBP-A-7.6三相組合式過電壓保護器
陜西航泰電力科技有限公司是專注于高低壓電力設備及元件供應的廠家，公司主要供應的產品有：高低壓接點測溫系統、漏電監控系統、監控值班室硬/軟件系統；開關柜配套產品：微機保護測控裝置、電動機保護器、智能操控裝置、智能儀表、溫度監測裝置、電量變送器、蓄電池測試儀等多種高低壓柜配備元件。
SHK-TBP三相組合式過電壓保護器
①產品概述
又稱三叉戟式過電壓保護器，簡稱SHK-TBP，是針對常規避雷器的缺點而設計的具有獨特聯接方式和結構形式的過電壓保護器。與常規的避雷器相比，本產品采用四星形接法 + 氧化鋅電阻 + 放電間隙結構，在相間過電壓保護、殘壓特性方面具備顯著性能優勢。它廣泛應用于電力、冶金、化工、煤炭、輕工等行業，是保護變壓器、開關、母線、電動機及其它電氣設備大氣過電壓和操作過電壓的理想設備。
②周邊選型
SHK-TBP-A-3.8、SHK-TBP-A-7.6、SHK-TBP-A-12.7、SHK-TBP-A-7.6/131-J、SHK-TBP-A-12.7/131-J
SHK-TBP-B-3.8、SHK-TBP-B-7.6、SHK-TBP-B-12.7、SHK-TBP-B-7.6/131-J、SHK-TBP-B-12.7/131-J
SHK-TBP-C-3.8、SHK-TBP-C-7.6、SHK-TBP-C-12.7、SHK-TBP-C-7.6/131-J、SHK-TBP-C-12.7/131-J

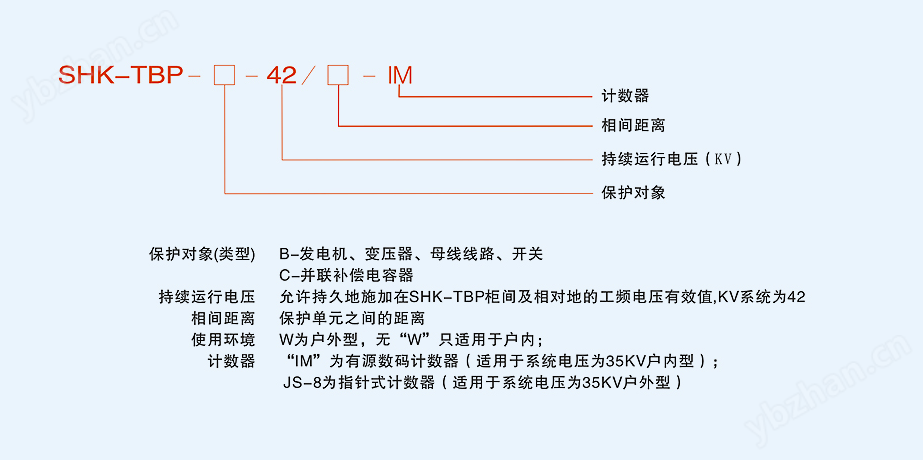

SHK-TBP-B-42/280-IM、SHK-TBP-B-42/310-IM、SHK-TBP-B-42/280-JY、SHK-TBP-B-42/310-JY、SHK-TBP-B-42/280-JS-8、SHK-TBP-B-42/310-JS-8
三相組合式過電壓保護器，主要用于發供電企業和用電企業的供電系統，用來保護變壓器、開關、母線、電動機等電氣設備，可限制大氣過電壓、真空斷路器引起的開斷過電壓及各種操作過電壓，對相間和相對地的過電壓均能起到可靠的限制作用。
三相組合式過電壓保護器由四個帶放電間隙和氧化鋅電阻串聯的單元組成，如圖所示，圖中FR為氧化鋅非線性電阻，CG為放電間隙，由于采用對稱結構，其中任意三個可分別接A、B、C三相，另一相接地。三相組合式過電壓保護器具有其它同類產品不可比擬的特點：
● 主要技術指標
裝置外部工作工作環境：
電源：
輸入電壓：AC210-AC230V
溫度：-10℃C~65C
耐壓：AC2000V(持續1分鐘)
沖擊電流(峰值)：25A
大氣壓力：80-110KPA
相對濕度：不大于95%
●功耗：小于5W
●采樣頻率：>66KHZ
●抗干擾能力：滿足GB6261-85《靜態繼電器及保護裝置的電氣干擾實驗》及IEC255電氣繼電器等標準的要求
●重量：<2.0KG
● 安裝接線
●本裝置安裝方式為嵌入式安裝，封閉式結構，外殼為全金屬，內部由3塊印制板采用軟線連接方式固定于外亮內
●后面板外型參見后面板示意圖
●電源輸入采用接線端子，接線牢固可靠
●信號輸入端為七芯屏蔽電纜線，同SHK-TBP本體相連
