螺桿泵的安裝需嚴格按照技術規范執行，確保設備在污水處理、工業輸送等系統中安全、穩定、高效運行。結合多份專業資料與工程實踐，以下是系統化、分階段的安裝步驟，適用于大多數螺桿泵型號。

一、安裝前準備

場地與基礎檢查?

確保安裝區域平整、堅實，遠離強振動源和腐蝕性氣體環境；

基礎尺寸、標高應符合設計要求，預留≥1.5米的操作與維護空間；

若為戶外安裝，需搭建防雨棚或采取防護措施，防止電氣元件受潮。

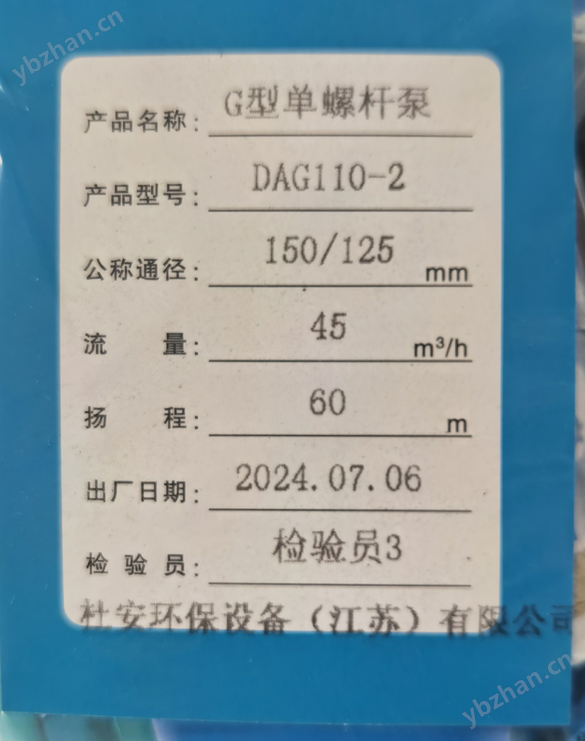

設備與材料核查?

檢查螺桿泵型號、規格是否與設計匹配，確認無缺件、損壞、銹蝕等情況；

檢查管口保護物和堵蓋是否完好，盤車應靈活，無卡阻或異常聲響；

準備必要的工具：水平儀（精度不低于0.02mm/m）、扭矩扳手、吊裝設備、密封膠、墊片等。

螺桿泵密封圈漏料?

螺桿泵機械密封正確使用方法

螺桿泵CAD安裝圖

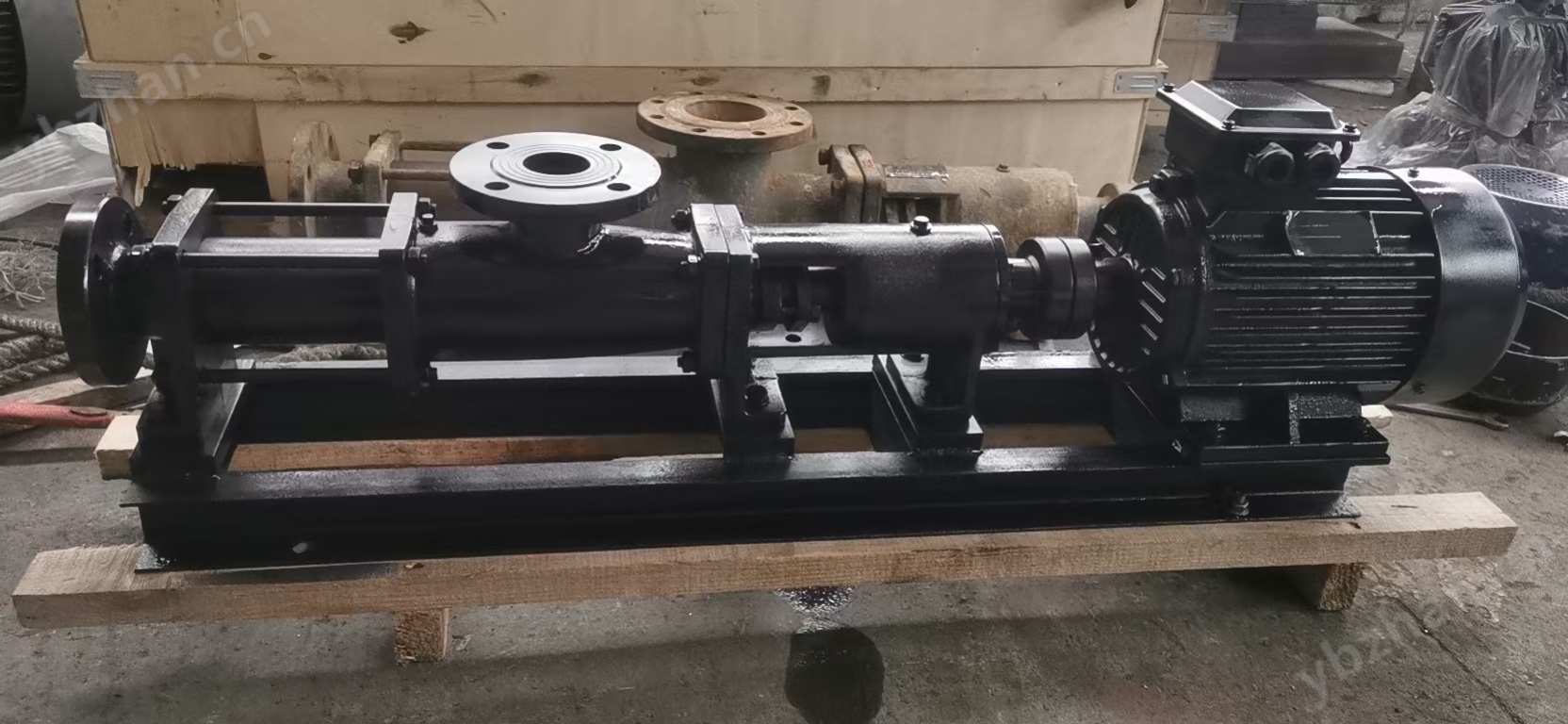

二、設備就位與固定

吊裝與放置?

使用起重機或手拉葫蘆將泵體平穩吊裝至基礎位置，嚴禁野蠻操作；

泵體放置后，初步調整其水平與位置，確保與管道接口對齊。

地腳螺栓安裝與灌漿?

清除地腳螺栓孔內的雜質，預埋地腳螺栓或使用膨脹螺栓固定；

進行一次灌漿，待水泥干固后檢查底座是否松動，確認無誤后擰緊地腳螺栓。

三、泵體找平與找正

找平要求?

臥式或立式螺桿泵的縱橫向不水平度不應超過0.1/1000，測量基準應為加工面；

使用高精度水平儀進行測量，必要時在底座下加墊片調整。

聯軸器對中找正?

對于電機驅動的螺桿泵，須保證電機軸與泵軸的同心度：

直聯式撓性聯軸器：徑向位移偏差≤0.1mm，端面平行間隙偏差≤0.2mm；

彈性套柱銷聯軸器：徑向位移偏差≤0.05–0.08mm，兩聯軸器間保留3–5mm間隙；

可采用千分表或激光對中儀進行精確調整，避免因不對中導致振動、磨損或軸承損壞；

調整完成后，再擰緊電機與泵的地腳螺栓。

四、管道與電氣連接

吸入與排出管路安裝?

管道內壁應清潔無雜物，密封面和螺紋不得損傷；

吸入管路宜短且少彎頭，直徑不得小于泵入口直徑，避免形成氣囊；

所有管路應有獨立支承，不得將重量壓在泵體上，防止產生應力變形；

嚴禁在泵連接后進行焊接或氣割作業，防止焊渣進入泵腔。

電氣接線與安全檢查?

按照電氣圖紙正確連接電源，確保接地可靠；

檢查熱繼電器保護整定值，并確認復位方式為“手動復位”；

啟動前測試電機轉向，確保與泵要求一致。

五、潤滑與密封系統檢查

潤滑部件加脂?

對軸承、萬向節等需潤滑部位加注潤滑脂，填充量約為空腔體積的2/3；

使用符合介質要求的耐油密封膠和潤滑油，如硅酮型密封膠、氟橡膠墊片等。

機械密封安裝要點?

動、靜環端面需用酒精清洗，嚴禁涂油；

靜環尾部防轉槽與防轉銷之間保留1–2mm軸向間隙；

安裝后手動盤車，檢查有無擦碰、泄漏或異常阻力。

六、螺桿泵CAD安裝圖啟動前測試與試運行

手動盤車檢查?

安裝完成后，手動轉動泵軸數圈，確認無卡阻、摩擦或異響。

灌泵與排氣?

初次啟動或長期停用后，應在吸入室注滿介質，避免干運轉損壞定子；

打開進出口閥門，確保管路暢通。

空載與負載試運行?

進行空載運行，觀察泵運轉是否平穩，監測振動、噪音、溫升情況；

逐步加載，檢查壓力、流量是否符合設計參數；

連續運行不少于2小時，確認無泄漏、異常振動或過熱現象。
