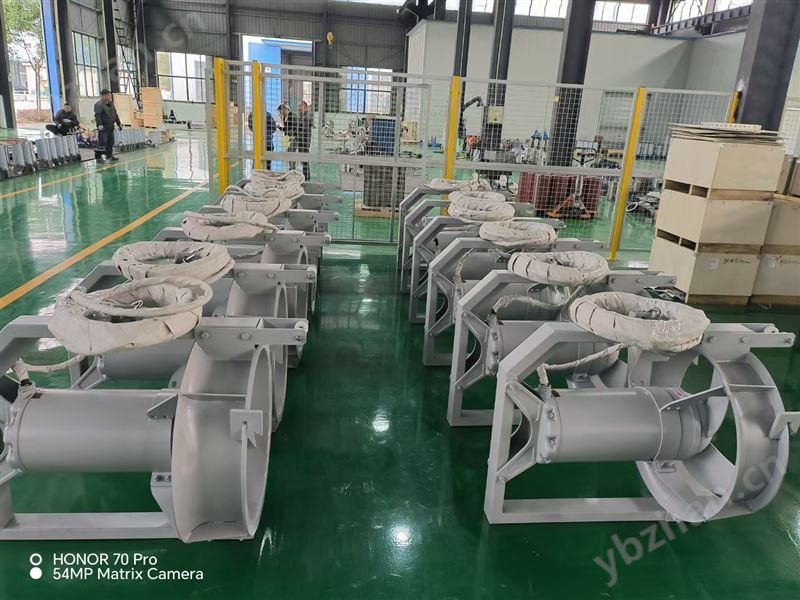

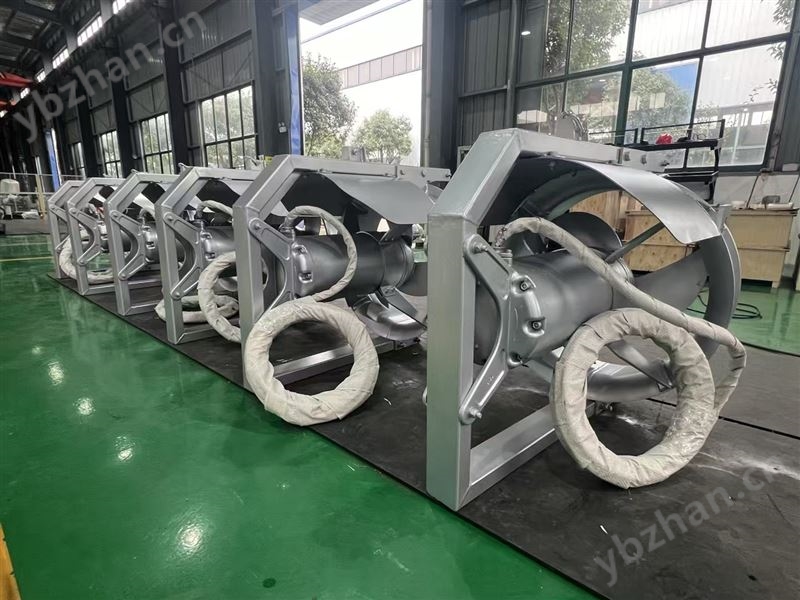

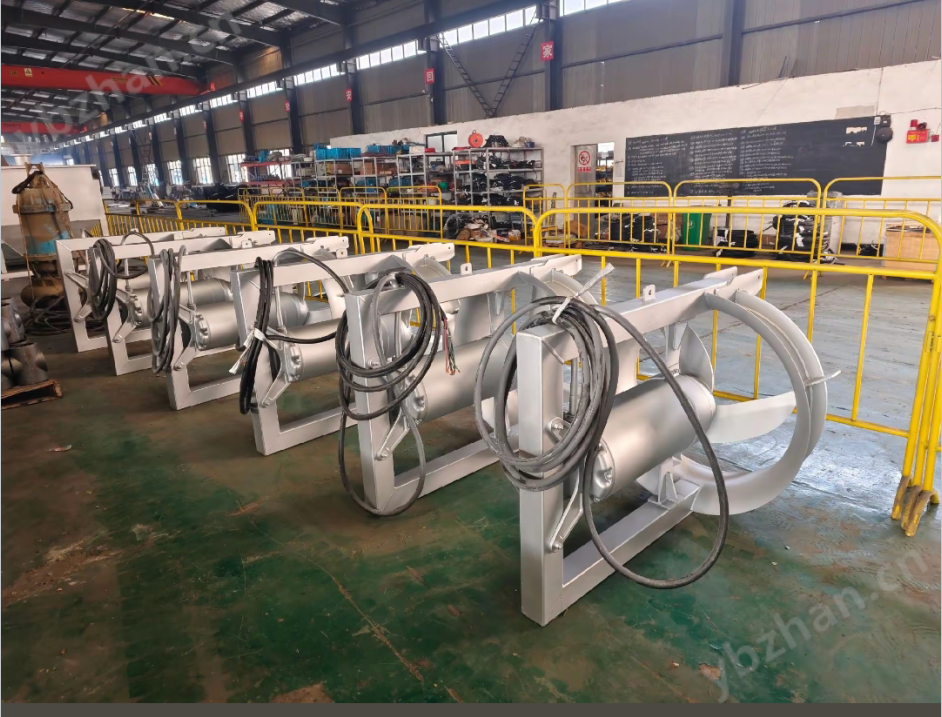

附壁式安裝穿墻泵QJB-W5.5
電機功率15KW
電機極數12級
葉輪直徑620mm
葉輪轉速480轉/分
口徑DN600mm
自帶10米防水密封電纜
配導桿、提升架、穿墻管、拍門、手動葫蘆和吊鏈安裝
前言:
為了更好地使用杜安環保設備（江蘇）有限公司生產的 QJB-W型污泥回流泵，在安裝使用前，請認真閱讀以下說明。
一、用途
QJB-W型污泥回流泵用于：
地面排水時抽凈化水；
灌溉和控制水道系統；
廢水處理過程中再循環或泥漿抽吸回路中。
QJB-W型污泥回流泵的使用條件：
連續運行時，介質溫度不高于40℃；
介質PH值為6-9。
較大潛沒深度10m。
二、型號表示示例
三、結構
專門設計的裝置部件和設備備件使污泥回流泵達到較佳性能
1．電纜
電纜采用特制YCW型水下密封電纜10米。
2．接線盒
接線盒是全封閉的，與周圍液體和定子箱是隔離的。
3．電動機
50HZ鼠籠式3相潛水異步電動機，F級絕緣，防護等級IP68。電機由周圍介質冷卻。
4．軸
電動機的軸采用不銹鋼材料制作，轉子作動平衡試驗。
5．密封
靜密封為O型密封圈。軸密封為機械密封，將油室與周圍介質隔離。
6．軸承
采用NSK品牌軸承，設計使用壽命可達100，000小時以上。
7．油室
油用于潤滑和冷卻機械密封摩擦副，并隔離滲透液。

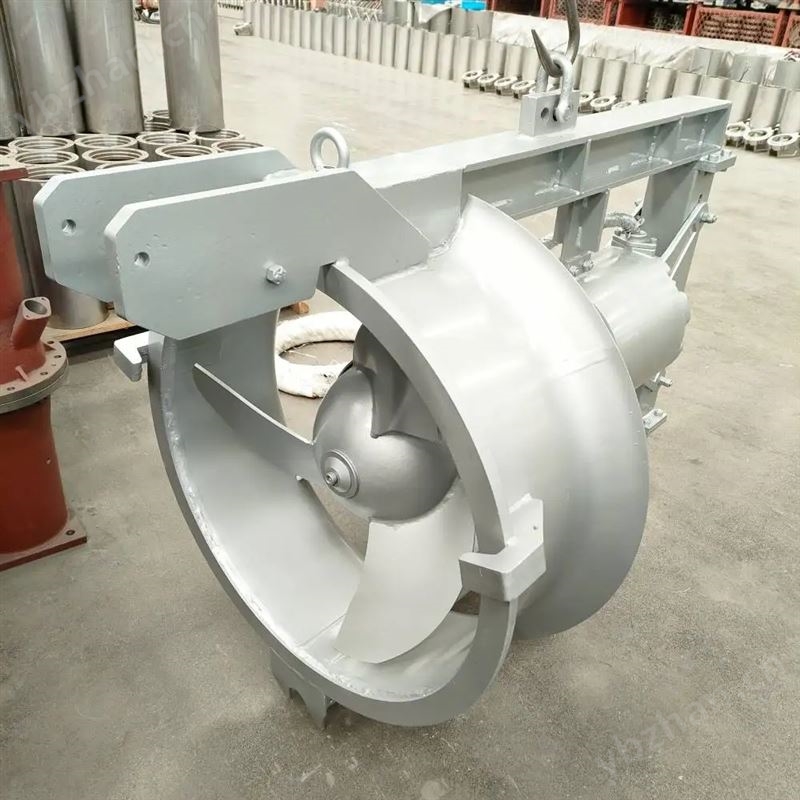

8．葉輪
葉輪有三枚葉片，葉片寬而薄，表面光滑呈后掠式。因此達到高效、無阻運轉，且具有自清功能。
9．進口錐管
進口錐管的目的是為了形成較好的流動狀態。直徑為DN600mm
10．排出接頭
排出接頭用于將進口錐管固定在出水管上。直徑為DN600mm,304或316不銹鋼。
11．引導裝置
引導裝置由兩根管子（導管）和上方導管夾具所組成
四、安裝
正確安裝使用是潛水回流泵長久、正常運轉的基本保證，特別提醒用戶不可大意。

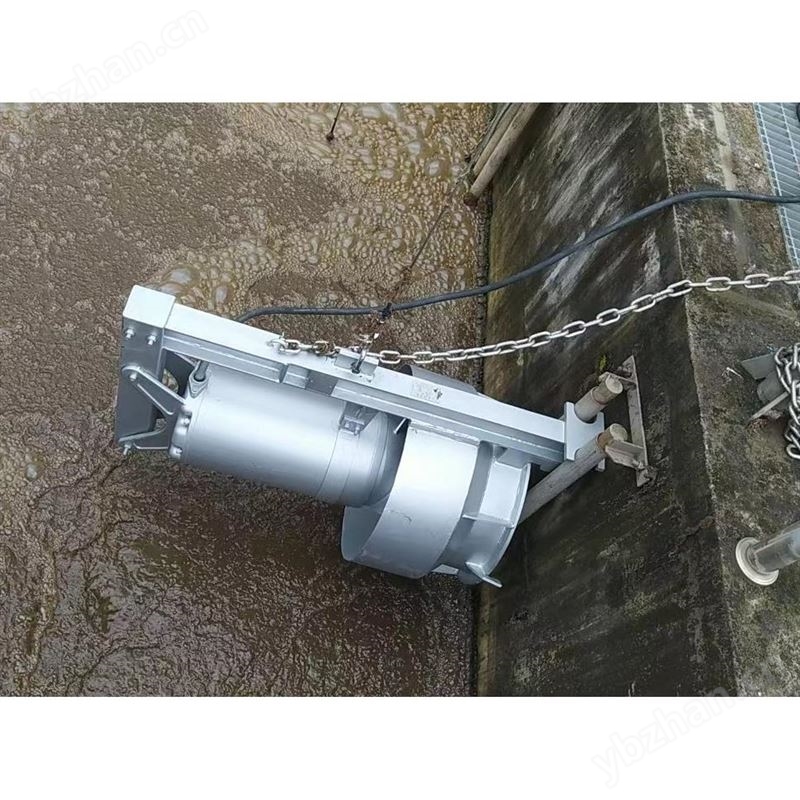

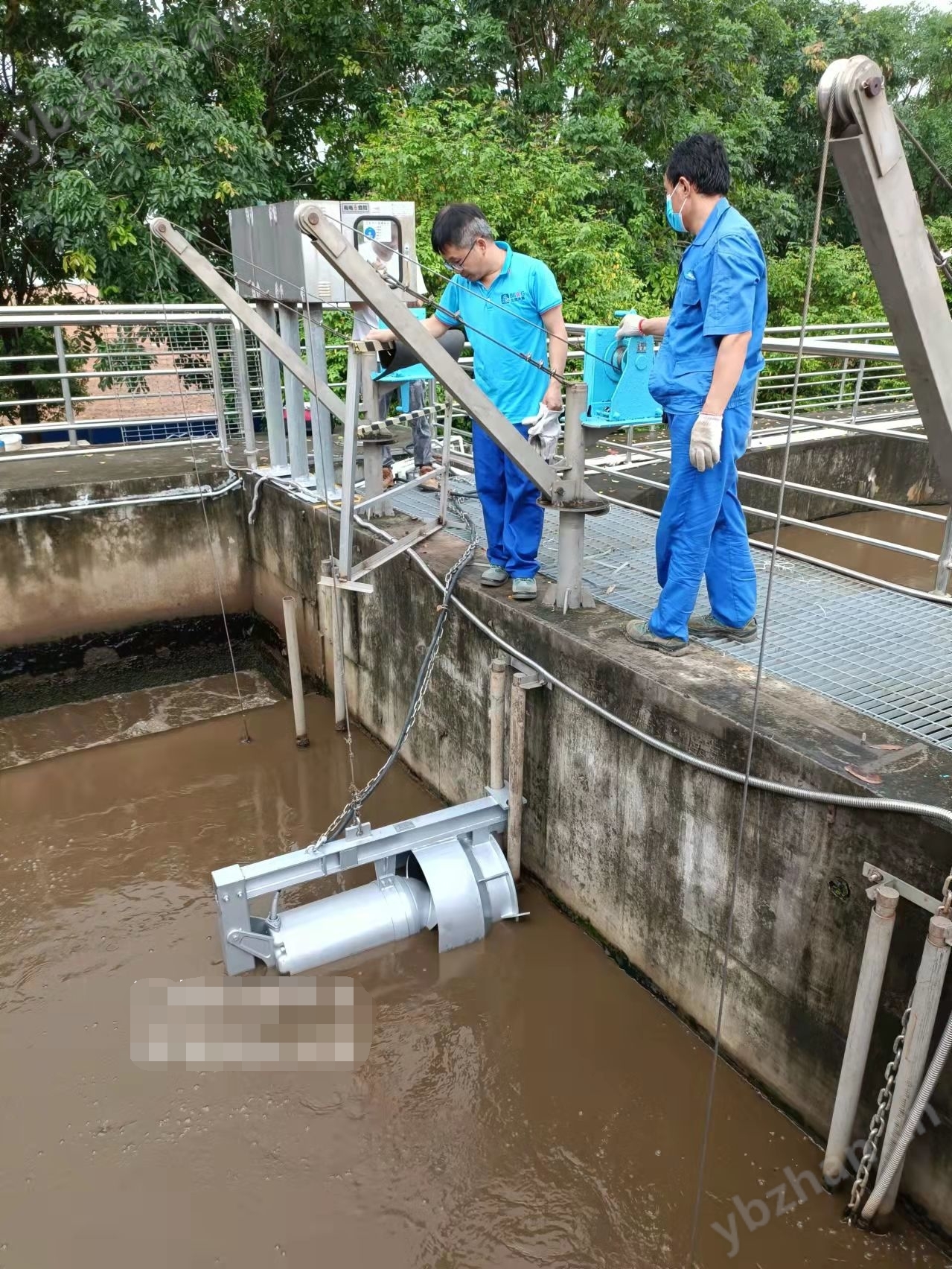

污泥回流泵采用自動耦合安裝系統，不用任何機械拆卸便可迅速提升泵進行檢查，安裝步驟：
1、按安裝示意圖要求安裝好出水管；
2、裝上兩根導管和支承塊，支承塊用I型脹錨螺釘（M10*95）與墻壁固定；

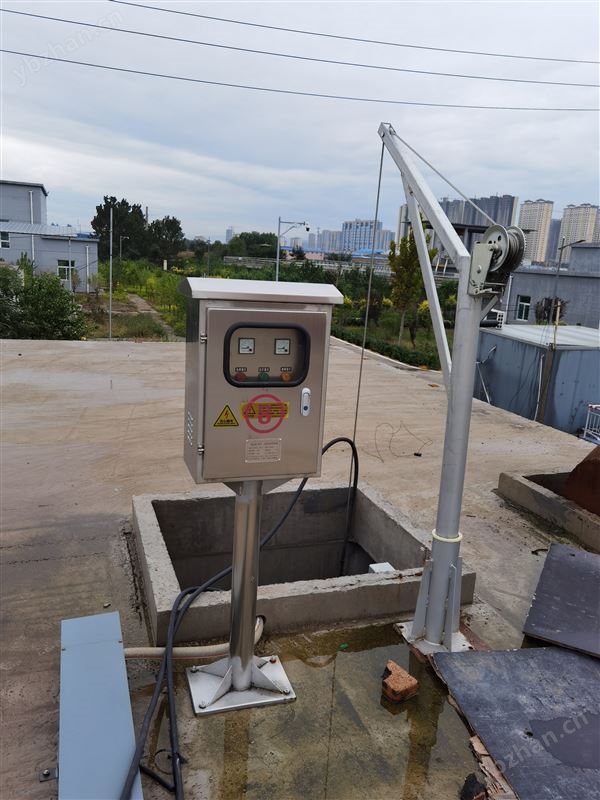

3、安裝支架，用I型脹錨螺釘（M20*150）固定好支架。保證吊鉤起吊中心和污泥回流泵的起吊中心在同一垂直線上。
將污泥回流泵水平吊起，并沿導管垂直下滑。泵沿導管滑下并自動與出水管自動耦合。保證進口錐管的法蘭在導向處與出水管處于正確位置。升降1至2次，檢查是否靈活自如。污泥回流泵正確就位后，使手搖葫蘆鋼絲繩處于松弛狀態。
保電纜在污泥回流泵運行時，不被卷入葉輪中！維修、更換或升降前，須切斷電源。
4、試運轉
開機前，由合格專業人員檢查整個系統，確保符合相關規范要求。將電機電纜與電源進行正確接線。
初次調試時，檢查葉輪的旋轉方向是否正確。方法是：接通電源，從葉輪向電機方向看，葉輪為逆時針方向運轉。如旋轉方向不正確，更換電源電纜的兩相。如多臺污泥回流泵連接在同一個控制柜上時，應對每臺污泥回流泵進行單獨檢查旋向。
5、運轉
在試運轉正常后，可進行帶載運轉，并檢查運行是否正常。
五、維修
萬一運轉時發生不能確定原因的故障，請不要采取臨時湊合的辦法，也不要私自亂拆亂修，應與我公司維修服務部聯系。
附壁式安裝穿墻泵QJB-W5.5性能和技術要求：
1、設計要求
（1）適用于A/A/O生物池中的回流要求。
（2）回流泵的設計、制造和安裝保證高度的工作可靠性，并保證盡可能少的維修量。
2、結構性能要求
(1) 泵的設計
回流泵可上下升降，方便的移動，檢查或維修無需人員進入濕井。滑行桿支架作為水泵整體部件之一。水泵全部的重量受力在導桿支架上，導桿支架可承受水泵形成的推力。回流泵和電纜在20米水深無泄漏損失，可連續潛水運行。
(2)泵的構造
潛水回流泵能自動穩固地與排水連接管聯接，并且回流泵能在單導桿或多導桿引導下從泵坑頂部到排水連接管之間自由滑動。泵/電機的任何部分不直接與泵坑底板接觸或放在泵坑底板的支座上。
每臺回流泵為封閉式連接的潛水型整體設計。潛水回流泵所有的組件包括電機可在水下連續運轉。與液體接觸的水泵主要構件是不銹鋼 AISI304或更高。所有外露的螺母、螺栓、墊片均為不銹鋼AISI316。定子室上方有一不銹鋼蓋。油室蓋是耐腐蝕合成材料。水泵主件的密封設計是金屬與金屬的接觸。需要防水密封的臨界接觸面是機械加工、并嵌入兩組腈橡膠O-型圈，使得兩個面上的橡膠O-型圈及 O型圈接觸的四個側面受力壓緊。不使用需要一定扭矩才能達到壓緊效果的形式，也不使用矩形截面墊片及密封復合物。
(3)冷卻系統： 電機能被周圍攪拌介質充分冷卻。
(4) 電纜入口密封
電纜接線室是一個帶固定板的完整部件。電纜入口處有兩套彈性襯套，保證防水和潛水密封。不采用單一的密封系統。電纜入口包含兩個圓柱型彈性襯套。每個襯套帶墊圈和一個套圈，有精密的公差設計以適應電纜的外徑和入口的內徑。襯套可被一個密封管擠壓，密封管是用兩個不銹鋼螺絲擰進電纜接線室。不利用扭矩作旋轉密封，而是靠密封管和套圈之間的相互作用，沿電纜軸向移動襯套。接線室和電機室被一接線板隔離，保護電機，避免外部物質通過水泵頂端進入。該連線板被螺紋壓緊型固定，電纜可安全地連接在接線板上。
(5) 電機
潛水回流泵的電機是鼠籠式感應電機，裝在充氣的防水的殼內。定子繞組和定子導線的絕緣等級為H級或以上。定子熱壓嵌入定子室。電機設計成可連續處理攪拌40℃ 的介質，每小時可起動15次。回流泵為潛水式工作。。電機的允許電壓波動為±10% ，電機設計成在較高40℃環境下工作，并且定子繞組的平均溫度不超過 85℃。電機和電纜應能夠持續在水下工作，水密性符合IP68防護等級要求。電機額定功率足夠保證在整個性能曲線上不會發生過載。
(6) 泵軸
螺旋漿和電機的軸可為同一個，螺旋槳的軸是電機軸的延伸。軸的材料為不銹鋼 (ASTM 431)或其他。螺旋槳軸與泵送介質隔離。
(7)機械密封
每臺泵有一個油腔，油能容易從外部進行更換。每臺回流泵配有一個雙重機械密封。密封在一個油腔內運行，該油腔能以一穩定的流速對重疊的密封面進行潤滑。外機械密封為耐腐蝕燒結碳化鎢或碳化硅，避免攪拌液進入油腔。內機械密封為耐腐蝕燒結碳化鎢或碳化硅，避免油腔中的油進入電機。內外機械密封各自獨立地運行。
密封光滑的表面耐腐無堵。彈簧位于油腔中的油內，不暴露在泵送液體中。密封的驅動凹槽與軸上的驅動槽配合，使密封可傳輸軸形成的雙向機械扭矩。密封只靠機械扭矩鎖定和扭矩傳輸，O型環的摩擦扭矩鎖定密封。密封不需要維護和調整，并且在不影響或失去密封功能的情況下，可以順時針或逆時針轉動。
(8)軸承
軸是連續無間斷的軸，軸在油脂潤滑的三個軸承上轉動。支撐軸承包括一個圓柱滾子軸承承擔徑向力及一個角接觸球軸承來承擔軸向力。主軸承是一個角接觸球軸承用于承擔軸向力和徑向力。 所有軸承的設計壽命不低于10萬小時。
(9) 螺旋槳
螺旋槳是不銹鋼材質(AISI316L)或SU304，水力平衡的無堵塞的拽后設計。螺旋槳能處理常規污水。
(10) 導流環
回流泵的葉輪周圍360o范圍內裝配一導流環。導流環為不銹鋼SS304或不銹鋼SS316L。為維持水力效率和能量消耗。
(11)保護
可自行設置熱敏開關及泄漏和超溫保護裝置
3、主要材質
·殼體： 不銹鋼304或GG25
·葉輪： 不銹鋼316L
·導流環： 不銹鋼304
·軸： 不銹鋼431
·機械密封： 耐腐蝕燒結碳化鎢
·靜密封材料： 腈橡膠
·所有連接附件： 316不銹鋼
·地腳螺栓： 304不銹鋼
·導桿、提升鏈： 304不銹鋼
