安徽吉帆儀表有限公司專注于氧化鋯氧量分析儀、變送器、壓力表、流量計、水位計、雙金屬溫度計、熱電阻熱電偶、爐膛工業電視系統、汽包水位監視系統生產加工；實驗室成套的設計、研發；傳感設備、測量系統、氣體檢測及分析設備、輸配電控制設備及系統銷售；電氣成套設備、環保設備及材料、建筑材料、電纜光纜、實驗設備、安防產品、會議音響工程、多媒體展廳工程的設計、施工。公司本著以質量求生存，以質量求發展，向質量要效益的原則服務于廣大用戶朋友。

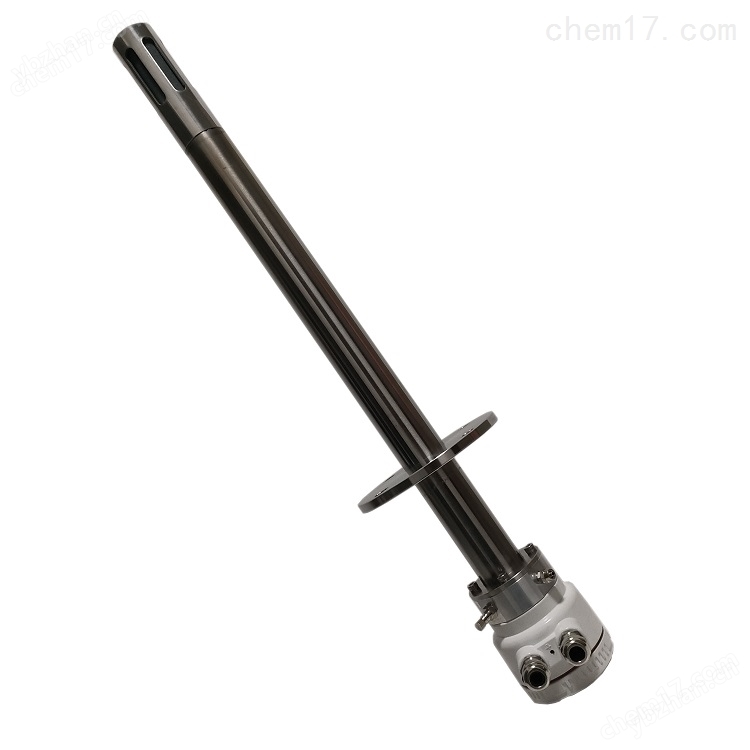

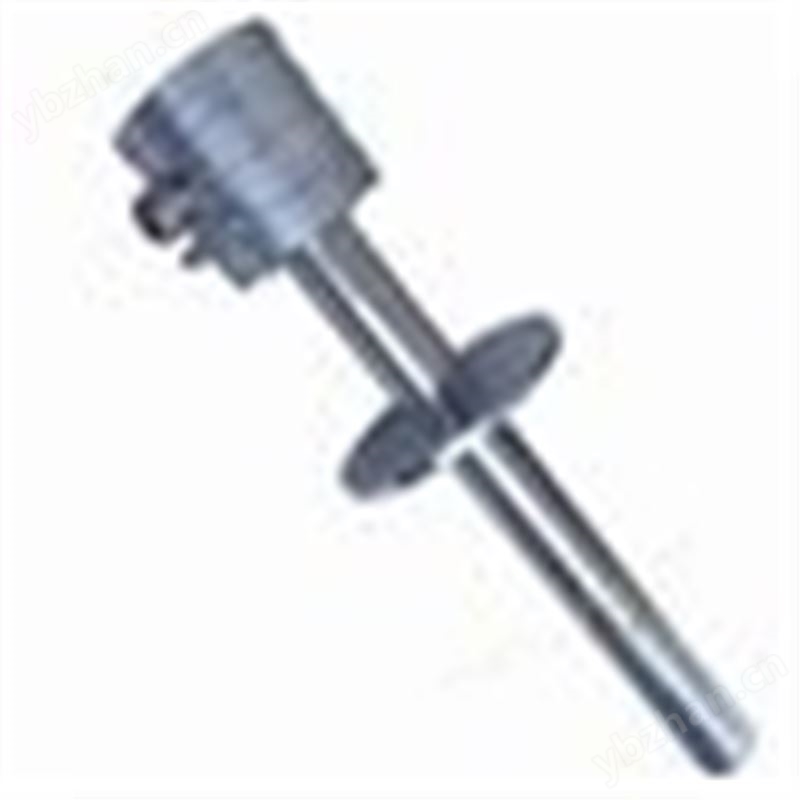

防腐氧化鋯氧量探頭，品質穩定，性價比突出，可提供規格定制！探頭精準測量數據，簡便的調試，可靠的質量,做工精致，精度高，穩定性好，菜單式操作。現已廣泛用于測量燃燒過程中煙氣中的含氧量濃度，幫助各行業取得了相當可觀的節能效果，深受廣大企業的信賴。
技術指標：
量程： 0.01～25.00%O2(量程從5.00％－25.00％內自由設置）
輸出信號： 4 ～20mA 負載電阻≤500Ω 隔離
重復性： 滿量程的±0.5%
基本誤差： ≤±1%（滿量程）
穩定性： ≤±1%（儀器連續檢定4h）
響應時間： 當標準氣體從檢測器入口引入時計，5秒內達到90%的響應
環境溫度： 檢測器 -10℃～80℃ 轉換器 0℃～40℃
電源及功耗：電源220±10%VAC，功耗大為150W
樣氣溫度： ≤700℃（700℃以上協商供貨）
樣氣壓力范圍：±10KPa
檢測器長度： 0.4m;0.8m;1.0m;1.2m；（其他長度可根據用戶要求生產）
防腐氧化鋯氧量探頭參數規格：
煙氣溫度：0-700℃
煙氣壓力：-30KPa~+30KPa
保護管材質：316L 不銹鋼
保護管規格：Φ 45mm
變送器材質：鑄鋁
顯示：配套二次表液晶顯示中文菜單
儀器精度：1%
控溫精度：±1℃
輸出：4-20mA
防護等級：IP65
電源：220V ±10%
功率：＜150W
量程：0-25%（可編程）
使用壽命：1-5 年（根據實際工況）
探頭長度：500mm 800mm、1000mm（其他規格可定制）
氧化鋯氧量探頭（傳感器）采用離子鍍膜技術，抗氧化能力強，延長使用壽命，氧電勢長期漂移極低，測量數據穩定可靠。氧含量分析儀液晶中文菜單顯示，人機交互，操作調試方便簡單。
具有以下特點：
1. 通用性較強，可以直接替換其它廠家氧量分析儀。
2. 大屏幕藍底白字ＬＣＤ顯示。
3. 全中文操作菜單(出口產品可以提供英文菜單)。
4. 氧量量程0.01-25.00％內自由設定（低量程0-5%）。
5. 溫度采用ＰＩＤ控溫，恒溫點７００℃和７５０℃（可現場選擇）。
6. 可設置氧量上、下限報警指示，溫度上、下限報警指示。
7. 本底電勢一鍵校正。
8. 可用標準氣在線校準。
9. 4-20mA標準電流輸出與主電路光電隔離，可直接遠傳進入DCS系統。
10. 多種故障信息提示。
| 氧化鋯探頭的安裝須知 | ||
1、傳感器須輕拿輕放，不能碰撞，因?yàn)閭鞲衅鲀?nèi)部為陶瓷元件，容易斷裂，造成損壞。 2、安裝地點應選擇被測氣體溫度較低的位置，宜選擇在無振動且方便維修的地點，這樣對傳感器的使用壽命有一定的好處。 3、安裝時，傳感器的插入速度不能太快，一般先將傳感器的1/3插至煙道里，10分鐘后再插入1/3，再過10分鐘后將傳感器全部插入。因傳感器為陶瓷元件溫差不能太大，否則會造成斷裂，將無法使用。 4、傳感器上的法蘭螺栓在安裝時要擰緊，擰均勻。否則密封墊子會漏入空氣（因?yàn)闊煹纼?nèi)是負壓），會造成測量時的誤差。 |
工作原理：
氧化鋯是一種高溫電解質濃差電池，在數百的高溫環境下，具有能產生氧離子遷移的導電性能，由于被測氣體（煙氣或其它氣體）與參比氣體（空氣或其它氣體）在氧化鋯兩側鉑電極的氧分壓不同，在兩極間有一定數量的氧離子遷移而產生了氧濃差電勢，其電勢值與氧濃度的關系，可以用能斯特（Nernst）公式來表示：
E=RT/4F×LnP1/P2
E—氧濃差電勢（V）
R—理想氣體常數（8.314J/moLK）
T—溫度值（K）
F—法拉第常數（96500c/moL）
P1—參比氣體分壓（空氣）
P2—被測氣體分壓
變送器把所測量出的數據，經單片機計算轉換，將氧含量在液晶屏上顯示出來，同時轉換成電流信號供計算機或計錄儀使用。
700℃和750℃時氧濃度與氧濃差電勢關系見附表．
