產品概述
我公司設計的防爆光學冷媒變送器，用于空氣中冷媒氣體濃度的檢測，當濃度超過預置報警值時會發出聲光報警信號，以提醒用戶及時采取安全措施，防止爆炸及中毒事故發生，從而保障生命、財產安全。
該設備運用非色散紅外（NDIR）原理對冷媒氣體進行檢測。采用雙通道檢測方案，差分檢測技術，提高設備精度，減小溫度、濕度和其他雜質氣體的干擾，并經過標準氣體標定，具有反應迅速靈敏、抗干擾能力強、長壽命、高重復性和高穩定性的特點。帶有大屏液晶顯示，防護等級 IP65，防爆標志：Ex d IIC T6 Gb，可應用于戶外惡劣的現場環境。
功能特點
量程0-99%LFL，分辨率0.1LFL；
采用遠程紅外遙控技術，無需拆卸即可修改參數；
采用NDIR原理檢測，雙通道查分檢測技術，抗干擾更強，精度更高；
可選配高品質液晶顯示屏，現場可直接查看數值，夜晚亦可清晰顯示；
現場供電采用10~30V直流寬壓供電，可適應現場多種直流電源；
產品采用壁掛式防水殼，安裝方便，防護等級IP65可應用于戶外惡劣的現場環境。
主要技術參數
| 檢測氣體種類 | R32 |
| 供電 | DC 10~30V |
| 功耗 | ≤1W |
| 通信接口 | RS485；標準的ModBus-RTU協議；通信波特率：默認4800（1200、2400、4800、9600、19200、38400、57600、115200可設） 4~20mA、0~5V、0~10V |
| 冷媒量程范圍 | 99%LFL（99%LFL=14.4%VOL） |
| 冷媒精度 | ±2.5%LFL |
| 冷媒分辨率 | 0.1%LFL |
| 工作溫度 | -20~50℃ |
| 工作濕度 | 15~90%RH 無冷凝 |
| 工作壓力 | 90~110kPa |
| 響應時間 | T90≤30s |
| 預熱時間 | 485型：≥60s 模擬量型：≥30min |
| 安裝方式 | 壁掛式 |
| 防爆標志 | Ex d IIC T6 Gb |
| 繼電器帶負載能力 | 250VAC 1A/30VDC 1A |
產品選型
| RS- | 公司代號 | |||||
| FPC- | 帶顯示防爆殼體 | |||||
| FPC-N- | 不帶顯示防爆殼體 | |||||
| LR32- | 光學冷媒變送器 | |||||
| 100LFL- | 量程99%LFL | |||||
| N01- | 485（ModBus協議）輸出 | |||||
| I20- | 4~20mA電流輸出 | |||||
| V05- | 0~5V電壓輸出 | |||||
| V10- | 0~10V電壓輸出 | |||||
| 空 | 不加聲光報警器 | |||||
| A | 加聲光報警器 | |||||
| R01 | 繼電器常開（無源）輸出 | |||||
系統框架圖

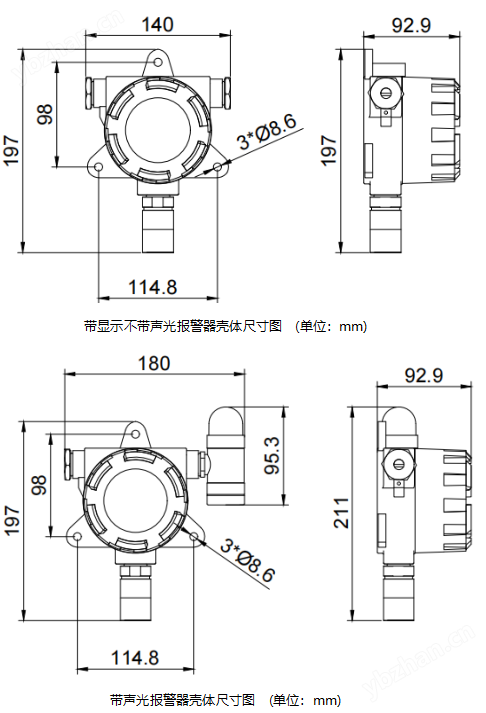

尺寸說明
安裝說明
接口說明
