DRGCS1型低壓抽出式開關柜
一、產品概述
DRGCS1型低壓抽出式開關柜（以下簡稱裝置）是兩部聯合設計、根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該裝置目前已被電力用戶廣泛使用。裝置用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高、要求與計算機接口的場所，作為三相交流頻率為50（60）HZ、額定工作電壓為380（400）V、660V，額定電流為5000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
裝置的基本組織形成見附圖1。
裝置的設計符合下列標準：
IEC439-1《低壓成套開關和控制設備》
GB7251《低壓成套開關設備》
二、型號及含義
三、使用條件
1.周圍空氣溫度不高于+40℃，不低于-5℃。24小時內平均溫度不得高于+35℃。超過時，需根據實際情況降容運行；
2.戶內使用，使用地點的海拔高度不得超過2000m；
3.周圍空氣相對濕度在溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響；
4.裝置安裝時的傾斜角度不超過5°，且整組柜列相對平整（符合GBJ232-82標準）；
5.裝置應安裝后在無劇烈震動和沖擊以及不足以使電器元件受到不應有輻射的場所。
四、主要技術參數
1．基本技術參數見表1
表1
主電路額定電壓（V） | AC380（400）、660 | |
輔助電路額定電壓（V） | AC220、380，DC110、220 | |
額定頻率(Hz) | 50（60） | |
額定絕緣電壓（V） | 660（1000） | |
額定電流（A） | 水平母線 | ≤5000 |
MCC垂直母線 | 1000 | |
母線額定短時耐受電流（KA/1S） | 50，80 | |
母線額定峰值耐受電流（KA/0.1S） | 105，176 | |
工頻試驗電壓(V/1min) | 主電路 | 2500 |
輔助電路 | 1760 | |
母線 | 三相四線制 | A、B、C、PEN |
三相五線制 | A、B、C、PE、N | |
防護等級 | IP30、IP40 | |
2．主電路方案
裝置主電路方案共32級118個規格（部分見表2），不包括由于輔助電路的控制與保護的變化而派生的方案和規格。
此外，為適應供用電提高功率因數的需要而設計了電容器補償柜。
備注：
1．E和DW是主選斷路器，也可選其它性能斷路器如DE、MT系列。
2．電源進線為5000A時，柜寬為1200。
3．輔助電路方案
直流操作部分的輔助電路方案
主要用于發電廠變電站的低壓系統，適用于200MW及以下，和300MW及以上容量機組低壓系統，工作（備用）電源進線，電源饋線和電動機饋線的一般控制方式。交流操作部分的輔助電路方案主要用于發電廠變電所的低壓系統。有6種適用于雙電源操作控制的組合方案。并設有操作電氣連鎖備用自投、自復等控制電路、工程設計中可以直接采用。
直流控制電源為直流220V或110V，交流控制電源為交流380V或220V，由抽屜單元組成的成套柜。220V控制電源引自本柜內專設控制變壓器供電的公用控制電源，公用控制電源采用不接地方式控制變壓器，留有24V電源供需要使用弱電信號燈采用。
4．母線
為提高母線動熱穩定能力和改善接觸面的溫升，裝置全部采用TMY-T2系列硬銅排，銅排的連接部分必須鍍錫，推薦采用全長鍍錫，也可選用全長鍍銀銅母線。
a.水平母線
水平母線置于柜后母線隔室內，3150A及以上為上下雙層布置，2500A及以下為單層布置，每相由4條或2條母排組成，大大提高了母線的短路強度。
裝置水平母排選用見表3。
表3
額定電流（A） | 銅排規范（TMY-T2） |
630~1250 | 2（50X5） |
1600 | 2（60X6） |
2000 | 2（60X10） |
2500 | 2（80X10） |
3150 | 2X2（60X6） |
4000 | 2X2（60X10） |
b.垂直母線
用于抽屜柜的垂直母線用“L”形鍍錫母線。
L型母線規格（mm）：（高×厚）+（底×厚）
（50×5）+（30×5）
額定電流1000A。
c.中性接地母線
采用硬銅排。貫通水平中性接地線（PEN）或接地+中性線（PE+N）規格見表4。
表4
相導線截面積mm2 | 選用PE(N)線截面mm2 |
500~700 | 40X5 |
1200 | 60X6 |
＞1200 | 60X10 |
裝置內垂直PEN線PE+N線的規格全部選用40×5。
5．電路元件選擇
裝置內元件主要選用技術性能指標或采用引進技術國內已能批量生產的電器元件。
a．主開關
630A及以上的電源進線及饋線開關，主選E和CDW7系列，也可以用AH、DW45系列、AE系列、CW1或RMW1系列，認為有必要時，也可選用MT系列。
b．630A以下的饋線和電動機控制用開關，主要選用T 和CDM7系列，也可以選用NZM系列、TM30系列、CM1系列塑殼斷路器。
c．交流接觸器，主要選用A和CDC7系列、LC1系列、3TB系列的接觸器以及與之配套的熱繼電器、聯鎖機構
d．電流互感器全部采用LMK系列、ALH系列、BH系列。
e．熔斷器選用高分斷能力的NT00系列或RT16系列。
f．為提高主電路的動穩定能力，設計了CDGCS系列專用的CMJ型組合式母線夾和絕緣支撐件。
五、結構特點（見附圖2）
1.裝置的主構架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝孔模數E=20mm。
2.裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立。
3.裝置柜體的尺寸系列如表5。
.表5
高 | 2200 | |||||||
寬 | 600 | 800 | 1000 | |||||
深 | 600 | 800 | 600 | 800 | 1000 | 600 | 800 | 1000 |
4.功能單元
a．抽屜層高的模數為160mm。分為1/2單元、1單元、3/2單元、2單元、3單元、五個尺寸系列。單元回路額定電流在400A及以下。
b．抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。
c．每臺MCC柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上的抽屜采用多功能后板。
d．抽屜進出線根據電流大小采用不同片數的同一規格片式結構的插件。
e．1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。
f．單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件。
g．抽屜單元設有機械聯鎖裝置。
5.饋線柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜室內的連接通過轉接件或轉接銅排實現，即提高了電纜的使用可靠性，又極大地方便了用戶對電纜的安裝與維修。
電纜隔室有二個寬度尺寸（240mm和440mm）可供選用，視電纜數量、截面和用戶對安裝維修方便的要求而定。
6.裝置的功能單元輔助接點對數一單元及以上的為32對，1/2單元的為20對，能滿足自動化用戶與計算機接口的需要。
7.考慮到干式變壓器使用的普遍性安全性和油浸變壓器的經濟性，裝置既可以方便地與干式變壓器組成一個組列，也可以與油浸變壓器低壓母線方便連接。
8.以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。
9.裝置按三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N或PEN方式。
10.柜體的防護等級為IP30、IP40，可以按用戶需要選用。
六、裝置特點
1.提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。
2.功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其他單元工作，使故障局限在最小范圍。
3.母線平置式排列使裝置的動、熱穩定性好，能承受80/176kA短路電流的沖擊。
4.MCC柜單柜的回路數量多到32回路，充分考慮大單機容量發電，石化系統等行業自動化電動門（機）群的需要。
5.裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。零序電流互感器置電纜隔室內，使安裝維修方便。
6.同一電源配電系統，可以通過限流電抗器匹配限制短路強度和要求。
7.抽屜單元有足夠數量的二次插接件（1單元及以上為32對，1/2單元為20對。），可滿足計算機接口和自控回路對接點數量的要求。
七、安裝與使用
產品運抵后，首先應當檢查包裝足否完整無損，發現問題應及時通知合同有關部門做好商務記錄，共同分析原因，做好簽證及善后處理。
對于不立即安裝的產品應根據正常使用條件和電氣設備暫保管規程要求，置于適合的場所，妥善保管。
1.產品的安裝應按安裝示意圖進行（圖1~圖3，表7~表8）。基礎槽鋼和采用螺栓固定方式時的螺栓由用戶自備。主母線連接地，如表面因運輸、保管等原因有不平整需平整后再連接緊固。
2.裝置單獨成列安裝時，其垂直度以及柜面不平度和柜間縫隙的偏差應符合表6規定。
表6
項次 | 項目 | 允差(mm) | |
1 | 垂直度 | 3.3 | |
2 | 水平度 | 相鄰二柜頂部 | 2 |
成列柜頂部 | 5 | ||
3 | 不平度 | 相鄰二柜邊 | 1 |
成列柜面 | 2 | ||
八、DRGCS1基本系統構成
1.裝置
裝置的受電柜、動力饋電柜（PC）和電動機控制柜（MCC）全系列的母線短路強度均達到80kA（有效值）/176kA（峰值）的水平。我國高短路強度抽出式開關柜的空白，具有水平。
PC柜由三個單元饋線組成，每單元饋線電流1600A。PC柜、MCC柜的母線室，功能單元室和電纜室相互分隔。MCC柜最多可由22個1/2功能單元組合。
也可以按照160mm模數由1/2或以上功能單元混合組成。可按需要實現抽出式單元和固定分隔式單元混合組裝。

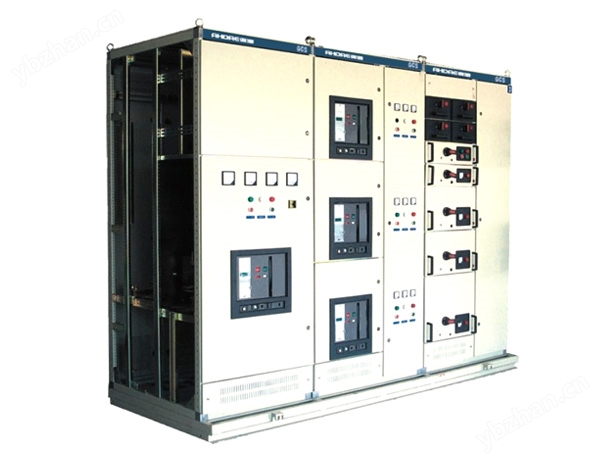

附圖1 裝置 附圖2 MCC通用柜架
2.MCC通用柜構架
裝置的框架由8MF型鋼及專用連接件組裝而成。型鋼截面積大、有足夠的剛度、組合原理簡單、工藝性強、穩固性好。
3.MCC柜電氣結構形成
MCC柜的垂直母線為L型，額定電流為1000A，額定短路強度大80kA（有效值）/176kA（峰值）。L型垂直母線固定夾持在隔離板內，通過專用的母線過渡連接頭與主母線相插接，功能單元的出線與ZJ型轉接件插接。由轉接件實現功能室和電纜室之間的電氣轉接。電纜室可根據設計需要選240mm或440mm的室寬。
4.主母線
主母線的額定電流≤5000A。平置于柜后，用專用母線夾具固定在型鋼框架上，安裝方便，穩固性好，能承受80kA（有效值）/176kA（峰值）短路電流的沖擊。裝置工作電流≤2500A主母線為單組雙列平置。裝置工作電流2500A主母線為雙組雙列平置。一次母線推薦采用全長鍍錫或鍍銀的工藝，水平母排和垂直線之間的電氣連接采用專用過渡連接頭，可降低母線過度搭接溫升。
九、訂貨需知
訂貨時請提供
1．產品的全型號包括主電路方案號和輔助電路方案號；
2．主電路系統組合順序圖；
3．輔助電路電氣原理圖；
4．柜內元器件清單；
5．電路中電壓、電流、時間等整定參數；
6．與產品正常使用不符的其它特殊要求。
