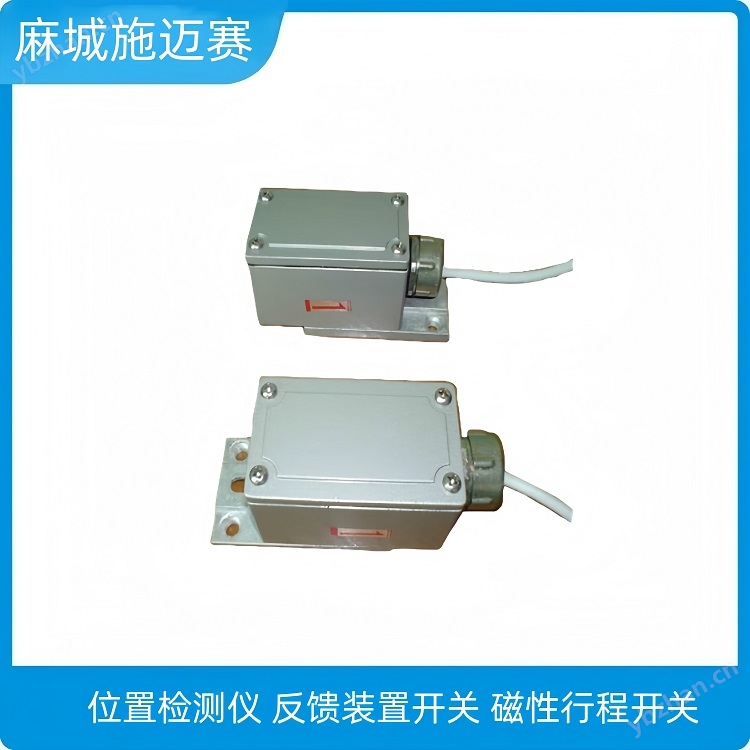

閥位回訊反饋裝置SD-FJK-165NHSZR是一個適用于防爆環境、帶現場指示、并提供開關量反饋信號的閥門位置開關。它是工業自動化管道系統中實現閥門狀態監控的關鍵部件。這是一種機電裝置，安裝在閥門（如閘閥、球閥、蝶閥的執行器上），用于遠距離監測和控制閥門的開關狀態。是工業自動化控制系統中實現閥門狀態監測的關鍵設備。該裝置采用非接觸式磁感應原理，當閥門執行機構的閥桿位移達到預設位置時，通過磁鋼與干簧管的相互作用觸發開關信號，將機械位移轉換為電信號傳輸至控制系統。其核心組件包含高強度鋁合金外殼（防護等級IP67）、耐腐蝕不銹鋼傳動機構、雙冗余干簧管傳感器組以及符合IEC 60947-5-1電氣接口。
閥位回訊反饋裝置SD-FJK-165NHSZR
型號分解與解讀
SD-FJK-165NHSZR
SD：
品牌/廠商代號。這通常代表量產廠家，例如 “上德”、“神馳”等。需要查詢具體廠商的樣本才能確定。
FJK：
產品系列或類型代號。在工業儀表中，這很可能代表 “閥門監控開關” 或類似含義，是這類反饋裝置的通稱。
165：
關鍵尺寸或規格。這是型號的核心參數，通常指 驅動軸（與閥門閥桿連接的部分）的尺寸為 165mm。這個尺寸必須與所配套的閥門（通常是蝶閥、球閥等部分回轉閥門）的閥桿驅動裝置（如蝸輪頭、電動執行器）的尺寸匹配。
N：
外殼類型。通常代表 “防爆” 或 “耐氣候” 型外殼。在工業環境中，這很可能指符合防爆的鑄鋁或不銹鋼外殼，能夠適應室外、潮濕、有爆炸性氣體環境（如化工廠、油氣平臺）的使用。
H：
輸出信號類型。通常代表 “無源干接點” 或 “機械式微動開關”。這是重要的電氣特征，意味著裝置內部是純粹的機械開關，提供獨立的“開到位”和“關到位”兩對開關信號（SPDT或DPDT）。這些開關觸點需要外部電源，直接接入PLC/DCS的DI模塊或指示燈回路。
S：
附加功能或結構特征。可能代表 “雙輸出”（既有開關信號，又有電位計或電流信號，但此處H已明確為開關）、“帶現場位置指示”（有一個可觀察的指針顯示閥門開度）或 “不銹鋼材質” 等。具體需參考廠家資料。
Z：
安裝方式或連接方式。很可能代表 “軸向安裝” 或 “支架式安裝”。這意味著該裝置不是直接套在閥桿上，而是通過一個獨立的支架固定在閥門驅動裝置側面，然后通過連桿或凸輪與閥桿連接。這是一種非常常見且靈活的安裝方式。
R：
特殊定制或選項。可能代表 “帶加熱器”（用于低溫環境防結冰）、“反向動作”（開關邏輯與常規相反）或 “增強密封” 等。這是根據用戶特殊需求定制的后綴。
閥門位置開關SD-FJK-165NHSZR 閥位信號反饋裝置
閥門位置開關（FJK）是什么？
這是一種機電裝置，安裝在閥門（如閘閥、球閥、蝶閥的執行器上），用于遠距離監測和控制閥門的開關狀態。
主要功能：
位置反饋： 當閥門到達“全開”或“全關”位置時，觸發內部的微動開關。
信號輸出： 將機械位置轉換為電信號（無源干接點信號），傳遞給控制系統（DCS/PLC）。
聯鎖控制： 用于工藝流程的自動控制和安全聯鎖（例如，泵的啟停、順序控制等）。
常見規格與選型要點（參考）
防爆等級： Ex d IIB T6 Gb / Ex d IIC T6 Gb 等，適用于易燃易爆環境。
防護等級： 通常為 IP65/IP67，防塵防水。
觸點容量： 通常為 5A/250VAC 或 5A/30VDC，表示開關能承受的電流電壓。
開關數量： 1-2個開關（用于開、關位各一個，或提供冗余信號）。
安裝方式： 通過支架與閥門執行器（如多回轉、部分回轉）的軸連接。
環境溫度： -20℃ ~ +80℃ 或更寬范圍。
在結構設計上，SD-FJK-165NHSZR采用模塊化快裝結構，通過法蘭連接方式與閥門執行器直接對接。配置包含360°可旋轉的安裝支架，允許水平或垂直安裝以適應不同工況需求。內部傳動機構采用蝸輪蝸桿減速設計，確保位置檢測精度達到±0.5°。特別設計的防震緩沖裝置能有效抑制管道振動導致的誤信號，在2-200Hz頻率范圍內可承受5g的振動加速度。接觸部件使用銀鎳合金觸點，電氣壽命達10萬次以上，接觸電阻小于50mΩ。
電氣性能方面，裝置提供SPDT（單刀雙擲）開關配置，支持AC/DC 24V-240V寬電壓輸入，大切換電流5A。信號輸出兼容NPN/PNP兩種模式，并配備LED狀態指示燈。防護電路包含過壓保護（MOV）和反極性保護，瞬態抑制能力達1kV/μs。根據現場需求可選配4-20mA模擬量輸出模塊，線性度誤差不超過±0.3%FS。特殊設計的電磁屏蔽層能有效抵御30V/m的射頻干擾，符合EN 61000-6-2電磁兼容。
功能總結
SD-FJK-165NHSZR 是一個：
用于閥門（尤其是蝶閥、球閥）的機械式位置監測裝置。
通過一個 165mm 的驅動軸 或支架與閥門閥桿聯動。
內部裝有微動開關（干接點），當閥門到達“全開”或“全關”位置時，開關動作。
將閥門的機械位置（角度）轉換為電氣開關信號，并遠傳至控制室（PLC/DCS），用于：
在控制畫面上顯示閥門的開關狀態。
參與聯鎖控制（例如：確認閥門已關到位后，才能啟動泵）。
提供報警信號（如閥門未執行到位）。
通常具有防爆外殼（N），適用于危險區域。
采用支架安裝（Z），安裝調整方便。
應用場合
石油化工：罐區進出料閥門、工藝管線閥門的狀態監控。
電力行業：煙氣脫硫系統、水處理系統的閥門反饋。
水處理/市政：大型管網中的關鍵切斷閥。
冶金、造紙：各種流程工業中的介質控制閥門。
選型與安裝關鍵點
尺寸匹配：165 這個數字必須與閥門驅動裝置的輸出軸尺寸或支架安裝接口一致。
防爆等級：確認 “N” 所代表的防爆等級（如 Ex d IIC T6 Gb）是否滿足現場防爆區域的要求。
信號需求：“H” 干接點信號需要匹配控制系統的輸入類型。如果需要模擬量信號（如4-20mA代表0-90°），則應選擇帶 “P”（電位計）或 “I”（電流變送器）后綴的型號。
安裝協調：“Z” 支架安裝需要提前預留安裝空間和螺栓孔位。
閥門位置開關SD-FJK-165NHSZR 閥位信號反饋裝置
安裝調試流程需遵循以下步驟：首先拆除執行器端蓋，將反饋裝置安裝法蘭與執行器輸出軸對齊，用M6不銹鋼螺栓固定。通過調節裝置側面的機械限位螺絲，設定閥門全開/全閉位置的觸發點。使用萬用表檢測開關通斷狀態時，應確保閥門從全關到全開行程中，信號切換點與機械指示刻度偏差不超過1%。對于防爆場合（Ex d IIC T6版本），須檢查隔爆面配合間隙（0.15-0.20mm）并施加防銹油脂。
典型應用場景包括：石油化工管道的緊急切斷閥聯鎖系統，發電廠主蒸汽閥門的DCS監控，以及水處理系統的多閥組同步控制。在液化天然氣接收站項目中，該型號裝置成功實現了-196℃低溫環境下的可靠運行，其特殊低溫密封材料（填充）可承受200次熱循環沖擊。與同類產品相比，其的磁路補償技術能將工作溫度范圍擴展至-50℃～+150℃，磁場強度衰減率小于3%/年。
維護保養需注意：每5000運行小時檢查傳動齒輪潤滑狀態， 電氣接口處每季度需用CRC 2-26防腐蝕噴劑處理；長期停用時建議每月手動切換閥門三次以防止觸點氧化。常見故障排查中，若出現信號抖動現象，應優先檢查磁鋼固定螺栓是否松動（扭矩要求4.6±0.2N·m）；當LED指示燈異常時，需測量供電電壓是否在允許波動范圍（±10%標稱值）內。
技術升級方案包含：加裝HART通信模塊實現智能診斷，通過特征頻率分析可預判傳動機構磨損狀態；選配無線傳輸單元（支持LoRaWAN協議）時，傳輸距離可達800米（視距環境）。新開發的防爆升級版已通過ATEX，在Ⅱ類1區危險場所可安全使用。針對核電應用的特殊要求，開發了抗輻射版本（累計耐受劑量100kGy），其傳感器采用釤鈷永磁體替代傳統釹鐵硼材料。
選型時需重點確認以下參數：閥門扭矩特性（建議匹配執行器額定扭矩的80%-120%）、環境腐蝕等級（C4及以上環境需316L不銹鋼外殼）、防爆等級要求以及信號傳輸距離。與進口品牌相比，該裝置在濕熱氣候條件下的適應性更優， 隨機附帶的校準證書包含各測試點的信號響應時間記錄（典型值≤8ms），確保與ESD系統的快速響應匹配。
在智能工廠改造中，該型號可通過IO-Link接口實現參數遠程配置。維護人員使用專用配置工具，可實時讀取開關動作次數、觸點磨損程度等數據。當集成到預測性維護系統時，其內置的振動傳感器能捕捉早期機械故障特征， 實際應用數據顯示， 閥門故障診斷時間縮短了67%，非計劃停機次數下降41%。
特殊環境適應性方面，沙漠地區用戶應選配防沙型透氣閥（符合IP6X防塵等級），極地版本則增加了聚酰亞胺加熱膜（-40℃自動啟動）。針對海洋平臺應用，開發了雙密封結構的加壓型產品，能承受20米水深的壓力測試。部分用戶反饋的電磁干擾問題，可通過加裝磁環濾波器（推薦TDK ZCAT2032-0930）解決，該方案在中海油惠州煉化項目中得到驗證。
