概要
高精度同時連續在線監測NOx、SO2、CO、CO2、O2
HORIBA在煙氣監測領域始終位于行列，已在安裝100,000多套煙氣分析儀。依托于豐富的經驗和創新技術，HORIBA推出ENDA-600ZG系列煙氣監測系統，此系統只需一個分析單元即可實現對最多5種煙氣組分的監測。分析單元采用交替流動型非分散紅外檢測技術和磁壓檢測方法，穩定無漂移。ENDA-600ZG系列采用直接觸摸式顯示屏，界面友好，易于操作，提高了維護工作效率。ENDA-600ZG系列煙氣監測系統也可適用于蒸汽鍋爐、垃圾焚燒爐、發電廠等的污染監測。
豐富經驗應對各種需求
|
|
直接觸摸式顯示屏
ENDA-600ZG系列煙氣監測系統采用大規格液晶觸摸式顯示屏，可同時顯示5組分NOx、SO2、CO、CO2、O2的檢測值，也可實時確認多成分的濃度變化。操作人員可通過按鍵切換顯示校正、換算濃度設定畫面的轉換貨報警信息，提高工作效率。 | ||||||||||
|
小型化(所有維護工作均在儀器正面完成) 以配備3個氣瓶的ENDA-600ZG系列分析儀為例，體積縮小至舊機型的50%，同時也是現有的體積最小的煙氣監測系統*，因?yàn)榘惭b現場空間問題而放棄設置的現場也變得可能。ENDA-600ZG系列分析儀可設置在滿足安裝空間要求的任何地方，并預留空間以方便進行維護。自動反吹控制器的尺寸也降至舊機型的77%。由于ENDA-600ZG系統的實體小型化，進一步節省了安裝空間。 |
體積縮小至舊機型的50%
采樣部分
ENDA-600系列采樣部分采用經濟型的部件，根據檢測成分的不同，提供不同的采樣系統。依靠豐富的經驗，HORIBA設計并提供滿足各種樣氣條件的采樣系統。
- 采樣探頭和初級過濾器直接連接，過濾器易于更換
- 創新的脫水系統可將易溶于水的組分的損失降到
- 采樣部分的除霧器可去除樣品中的SO3，并可避免SO3對儀器零部件的腐蝕。
- 低溫NOx轉化器性能穩定，經久耐用
壓力控制方法
采用壓力調節器控制壓力，從而控制樣氣流量
自動反吹控制器
當樣氣中含有高濃度的固體顆粒物時，采用自動反吹控制器來減少煙塵對過濾器的阻塞。現在，HORIBA采用創新技術將自動反吹控制器的尺寸減少了23%，達到350W×550H×180Dmm，可直接固定在墻壁上。新型的自動反吹控制器也可安裝在極其狹小的空間內。
特征
1套煙氣監測系統可同時連續監測五組分 HORIBA采用創新的、獨特的技術，可用一臺ENDA-600ZG系列分析儀同時對最多五組分(NOx、SO2、CO、CO2、O2)進行連續監測。 |
|
干涉影響去除 干擾補償檢測器采用HORIBA無二的干擾濾光片，補償干擾氣體對監測的影響。 |
|
報警/預備報警功能 除以往的報警功能之外，ENDA-600ZG系列附加了其它報警功能。在故障發生之前，通過一些簡單確認以降低錯誤檢測發生，確保連續監測。 |
|
SO2校正時間大幅縮短 舊機型對SO2采用濕法校正時需要15分鐘，而ENDA-600ZG系列采用干法只需3分鐘即可完成SO2校正過程。 |
|
長期可靠、穩定的分析裝置
長期穩定性
交替流動調制型非分散紅外線檢測技術強有力地確保監測的長期穩定
不需要進行光學調整
采用交替流動調制型非分散紅外線檢測技術，樣氣和參比氣體交替進入檢測池，所以不需要光學調整。
無零點漂移
ENDA-600ZG以1秒為周期，交替檢測樣氣和參比氣體，因此零點及其穩定，無漂移。
連續清洗檢測池
參比氣體和樣氣交替切換進入檢測池，可實現對檢測池的定期清掃，保持檢測池的清潔，并可消除量程漂移，實現長期、安全、穩定的檢測。
其他優點
在NOx分析儀中設有CO2傳感器以修正CO2的干擾
在NOx、SO2分析儀中設有干擾補償檢測器以去除H2O的干擾
雙光程路徑檢測方式
樣氣和參比氣體分別通入各自的檢測池中進行檢測。
>> 雙光路系統檢測池的污垢差會導致測量結果誤差
>> 需要定期清掃檢測池以保持清潔
>> 儀器經過運輸、振蕩、修理、檢查后，需要由專業服務人員進行光學調整
采用磁壓法測O2，無需加設分析載氣
ENDA-600ZG系列采用磁壓檢測方法測量O2。由于樣氣不直接接觸檢測器，因此對檢測器沒有腐蝕，從而確保長期穩定檢測；而且，HORIBA采用創新技術將周圍空氣作為分析載氣，無需提供N2，降低了運行費用。
■分析儀設有CO2傳感器以連續修正CO2對NOX測定的干擾
■分析儀設有自動校正功能，校正周期為7天
■設有多個輸出機功能(最多12個)
瞬時值(NOx、SO2、CO、CO2、O2)
O2換算輸出值(NOx、SO2、CO )
動態平均值(1小時)
■分析載氣為周圍空氣，既節省安裝空間，又大大降低了運行費用。
■低能耗設計
與舊機型相比，功率降低了200VA

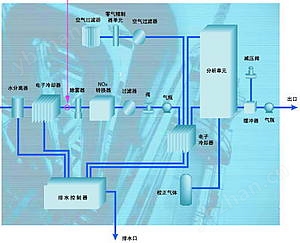

樣氣處理系統
| 垃圾焚燒爐 |
| 蒸汽鍋爐 發電廠 除上述應用以外，HORIBA分析儀也可應用于玻璃熔爐、鋼鐵廠、硫酸廠。 |
HORIBA在煙氣測量領域有著30多年的豐富經驗和的聲望，我們可根據現場需要提供采樣部分和ENDA-600ZG系列分析儀以滿足客戶需求。
規格
型號 | ENDA-600ZG | |||||
|---|---|---|---|---|---|---|
檢測組分 | NOX | SO2 | CO | CO2 | O2*1 | |
檢測原理 | NDIR | NDIR | NDIR | NDIR | 磁壓法 | |
量程 *2 | 標準 | 200~5000ppm | 200~5000ppm | 200~5000ppm | 5-25vol% | 10-25vol% |
可選 | 100ppm- | 50ppm- | 100ppm- | — | — | |
量程比 | 10以內 | 10以內 | 10以內 | 5以內 | 2.5以內 | |
重復性*3 | ±0.5%F.S.(對于可選量程和O2是±1.0%F.S.) | |||||
線性 | ±1.0%F.S. | |||||
零點漂移 | ±1.0%F.S.(對于可選量程和O2是±2.0%F.S.) | |||||
量程漂移 | ±2.0%F.S./周(環境溫度變化在±5℃以內) | |||||
響應時間 | Td+T90：60s(樣氣流量：0.6L/min)(對于SO2，240s) | |||||
干擾成分總的影響 | ±2.0%F.S./周(針對標準量程和標準樣氣) | |||||
顯示 | 液晶觸摸屏(4位數值顯示) | |||||
環境條件 | 環境溫度 | —5~40℃(避免陽光直射和靠近發熱源)*4 | ||||
環境濕度 | 低于85%(無結露) | |||||
振動 | 100Hz，0.3m/s2以內 | |||||
煙塵 | 環境標準以下 | |||||
樣氣條件 | 樣氣溫度 | ≤250℃ | ||||
顆粒物濃度 | ≤0.1mg/m3 | |||||
標準樣氣成分*5 | NO: ≤500ppm; NO2:≤15ppm; SO2:≤1000ppm; SO3:≤50ppm; CO:≤200ppm; CO2:≤15vol%;H2O:≤40vol% | |||||
采樣方法 | 用電子冷卻器將樣氣脫水干燥 | |||||
樣氣流量 | 2.5L/min~3.0L/min | |||||
樣氣進口管 | 特氟龍管(Ф8/6mm) | |||||
樣氣壓力 | ±4.9kPa(三項選擇)(無樣氣背壓) | (1) -1.96~4.9kPa | (2)±3.43kPa | (3) -4.9~1.96kPa | ||
樣氣壓力控制 | 壓力調節器和氣瓶；采樣系統減壓；控制壓力：-4.9kPa | |||||
輸出 | DC 4~20mA(輸出)(DC0~16mA、DC0~1V和DC 1~5V可選) | |||||
外部輸出信號 | 分析故障、分析報警、量程識別、正在校正、正在維護、正在清洗(可選)； | |||||
接點負載輸出：DC 30V 1A, AC 250V 1A | ||||||
校準 | 自動校準，干校正(標準校正周期：7天，可根據客戶需求在1~99天范圍內調整)，手動校正 | |||||
標準氣體 | 零氣 | N2或在周圍空氣 | ||||
氧氣分析載氣 | 周圍空氣 | |||||
量程氣體 | 與待測組分相應的氣瓶 | |||||
探頭取樣部分 | 法蘭:JIS 10K,40AFF; 采樣探頭長度:1000mm; 材質:SUS-316不銹鋼; 過濾器:SUS-304不銹鋼,2μm編織石英棉; 電加熱器:100VA,帶防水裝置 | |||||
電源 | AC100V±15V(85~115V) | |||||
頻率 | 50~60Hz | |||||
功率 | 約800VA(加熱配管30m：+1100VA,盤內加熱：+300VA | |||||
外形尺寸、重量 | 600(W)×1770(H)×300D)mm(高壓氣瓶: 3.4L/瓶，最多3瓶); 約180Kg(不含氣瓶) | |||||
600(W)×1770(H)×500D)mm(高壓氣瓶: 3.4L/瓶，最多3瓶); 約200Kg(不含氣瓶) | ||||||
接觸樣氣的零部件材質 | SUS-316不銹鋼,SUS-304不銹鋼,特氟龍,PP,PE,PVC,PVDF,玻璃 | |||||
架臺 | 室外獨立安裝方式, 板厚: 本體、門、頂板:2.3mm, | |||||
涂飾顏色 | 內外孟塞爾色5Y7/1 | |||||
檢測項目和型號
NOx | SO2 | CO2 | CO | O2 | 型 號 |
● |
|
|
|
| ENDA-612ZG |
| ● |
|
|
| ENDA-613ZG |
|
| ● |
|
| ENDA-614ZG |
|
|
| ● |
| ENDA-615ZG |
|
|
|
| ● | ENDA-616ZG |
● |
|
|
| ● | ENDA-622ZG |
| ● |
|
| ● | ENDA-623ZG |
|
| ● |
| ● | ENDA-624ZG |
|
|
| ● | ● | ENDA-625ZG |
● | ● |
|
|
| ENDA-630ZG |
● |
| ● |
|
| ENDA-631ZG |
● |
|
| ● |
| ENDA-632ZG |
| ● | ● |
|
| ENDA-634ZG |
| ● |
| ● |
| ENDA-635ZG |
|
| ● | ● |
| ENDA-637ZG |
● | ● |
|
| ● | ENDA-640ZG |
● |
| ● |
| ● | ENDA-641ZG |
● |
|
| ● | ● | ENDA-642ZG |
| ● | ● |
| ● | ENDA-644ZG |
| ● |
| ● | ● | ENDA-645ZG |
|
| ● | ● | ● | ENDA-647ZG |
● | ● | ● |
|
| ENDA-650ZG |
● | ● |
| ● |
| ENDA-651ZG |
● |
| ● | ● |
| ENDA-652ZG |
| ● | ● | ● |
| ENDA-653ZG |
● | ● | ● |
| ● | ENDA-660ZG |
● | ● |
| ● | ● | ENDA-661ZG |
● |
| ● | ● | ● | ENDA-662ZG |
| ● | ● | ● | ● | ENDA-663ZG |
● | ● | ● | ● |
| ENDA-670ZG |
● | ● | ● | ● | ● | ENDA-680ZG |
產品相關圖及其它
樣本
點擊下載產品樣本：
ENDA-600ZG系列煙氣監測系統
