渦輪流量計工作原理

渦輪流量計屬于速度式流量計的一種，其工作原理為：流動流體的動力驅使渦輪葉片旋轉，其旋轉速度與體積流量近似成比例，通過流量計的流體體積示值是以渦輪葉輪轉數為基準。轉數通過機械式計數或電磁方式計數，電磁計數通過令渦輪葉片切割磁場的方式產生脈沖電流，電流被接收后形成計數。

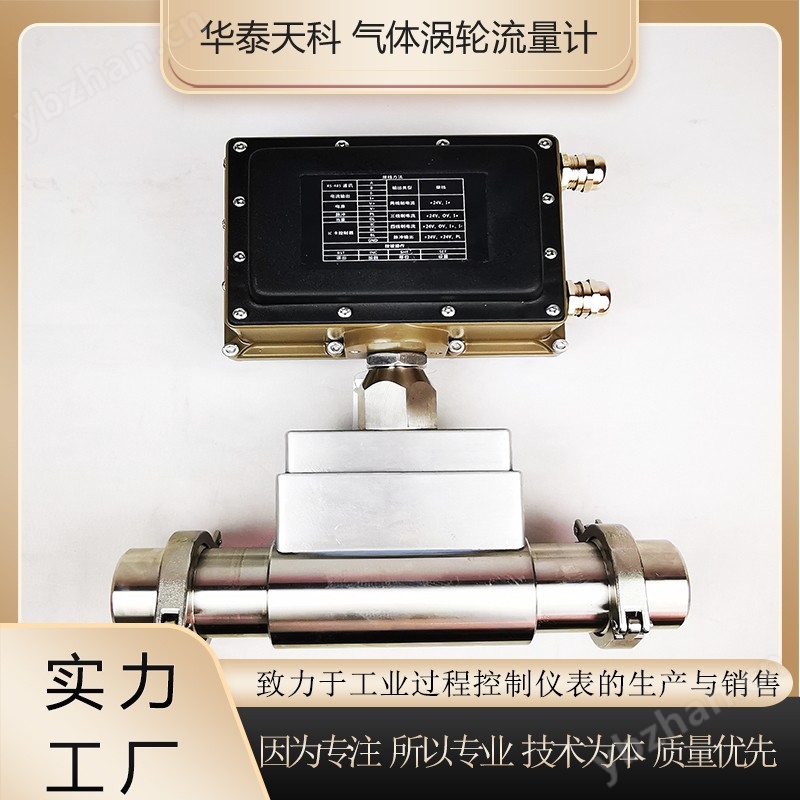

渦輪流量計 FF協議 管段式 冶金化工 北京

渦輪流量計參數

公稱口徑：DN4-DN200（管段式）；DN300-DN1000（插入式）

測量介質：液體；氣體

安裝方式：螺紋安裝；法蘭安裝；卡箍安裝（衛生型）

工作溫度：-40~350°C

工作壓力：≤25MPa

電源：12VDC；24VDC；220VAC；3.6V鋰電池

精度：±0.5%；±1.0%；±1.5%F.S

輸出信號：三線制電壓脈沖；二線制電流輸出

通訊：HART協議；RS485

防爆等級：Exd[ia]II CT6

渦輪流量計 FF協議 管段式 冶金化工 北京

渦輪流量計特點

壓力損失小，葉輪具有防腐功能，耐腐蝕，適用于酸堿溶液。容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，內部清洗簡單。有較強抗磁干擾和振動能力、性能好、測量范圍寬?，F場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上，屏顯示方便的人機界面實現，以標準485形式進行數據傳輸。
