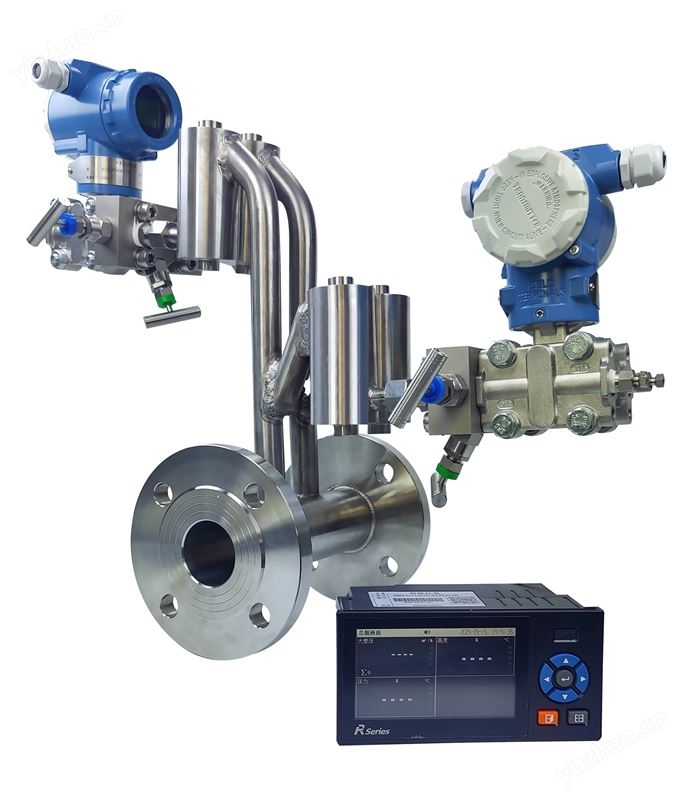

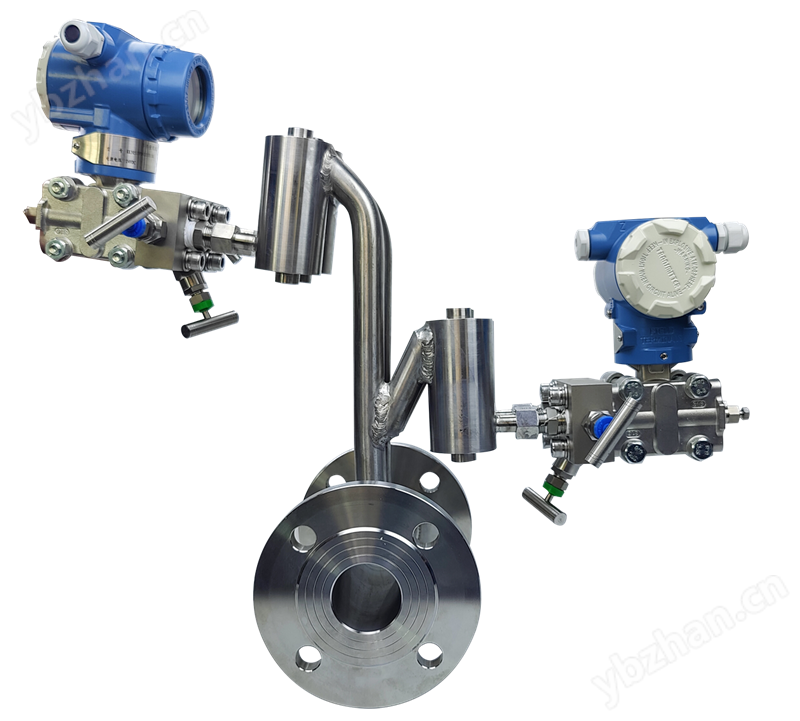

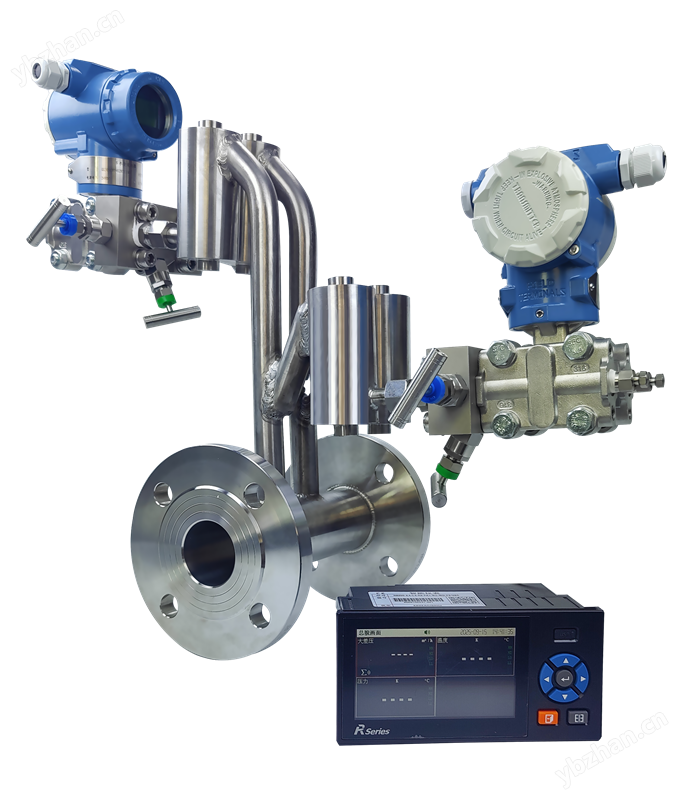

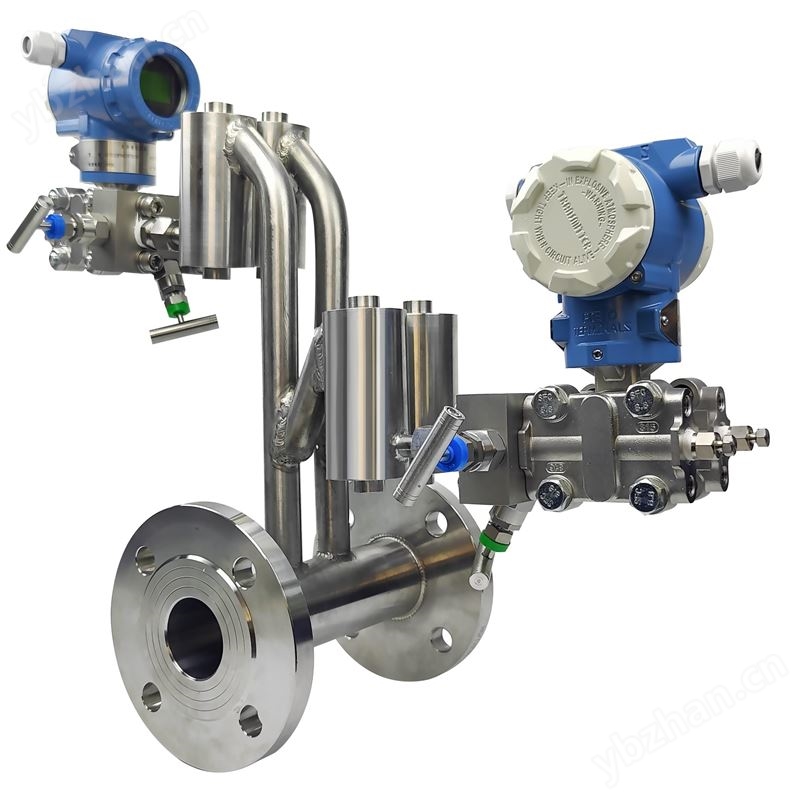

3.1 雙差壓流量計 基本參數
(1)差壓量程：±100kPa；
(2)壓力量程：0.0MPa～16.0MPa；
(3)介質溫度范圍：-40℃～120℃；
(4)可測介質：天然氣、煤氣、空氣、氣體、蒸汽等；（超出溫度范圍時必須使用隔離裝置）
(5)防爆類型：隔爆型；
(6)防爆標志：ExdⅡBT6 Gb；
(7)防護等級：IP65。
(8)功耗：無通訊時 10mW，藍牙和 Zigbee 平均功耗 160mW，GPRS/4G 平均功耗 400mW可工作在定時通訊方式，顯著降低功耗。
(9)供電方式：采用 6V/6W 太陽能板和充電電池或外接 24VDC。
(10)內置電池容量 9.6Wh 磷酸鐵鋰電池，太陽能板無法充電時（如連續下雨）可工作 15天，根據現場情況可擴充至 19.2Wh，30 天。
3.2 工作條件
(1)環境溫度：-20℃～60℃；
(2)相對濕度：5%～95%RH；
(3)大氣壓力：80kPa～120kPa；
(4)電源：外電源 DC24V,內電源 3.6V 鎳氫電池或者 3.2V 磷酸鐵鋰電池。
3.3 技術指標
(1)差壓測量準確度±0.05%FS
(2)壓力測量準確度±0.05%FS
(3)溫度測量準確度±0.5℃
(4)瞬時測量計算準確度±0.05%
(5)累積流量準確度±0.02%
(6)環境溫度每變化 28℃，壓力差壓基準誤差±0.083%FS
(7)靜壓每變化 6.9MPa，差壓量程誤差±0.1%FS，零點影響±0.028%FS
3.4 執行標準
(1)GB/T21446-2008《用標準孔板測量天然氣流量》
(2)GB/T17747-2011（1-3）《天然氣壓縮因子的計算》
(3)Q/74692542-1.1-2017《流量計算機》
(4)GB30439-2013《工業自動化產品安全要求》
(5)GB/T18603-2014《天然氣計量系統技術要求》
(6)GB3836.1-2010 《爆炸性環境 第 1 部分：通用要求》
(7)GB3836.2-2010 《爆炸性環境 第 2 部分：由隔爆外殼“d”保護的設備》
(8)GB3836.8-2014 《爆炸性環境 第 8 部分：由“n”型保護的設備》
3.5 顯示界面
(1)顯示瞬時流量、累積流量、溫度、壓力、差壓、當前時間、天然氣組分、計算的中間參數、設置的參數、報表；
(2)顯示瞬時流量、溫度、壓力的實時運行曲線、參數查詢、開關量；
(3)顯示瞬時流量、溫度、壓力的歷史追憶。
3.6 雙差壓流量計 運算功能
(1)對常規干氣體采用溫度、壓力、壓縮系數三參數補償、或設置密度補償，測量標準狀態體積流量、質量流量。
(2)對常規濕氣體采用溫度、壓力、壓縮系數三參數補償（含濕度參數）、或設置密度補償，測量濕氣體中的干部分標準狀態體積流量、 質量流量。
(3)對其它各類氣體采用溫度、壓力補償、溫壓補償或設置密度補償，測量標準狀態體積流量、質量流量。
(4)對天然氣采用摩爾組成或發熱量計算壓縮因子（GB/T17747-2011 全部）、溫度、壓力補償，測量標準狀態體積流量、質量流量、發熱量。
(5)對天然氣執行 GB/T21446-2008 標準孔板專用公式，采用摩爾組成或發熱量計算壓縮因子（GB/T17747-2011 全部）、溫度、壓力補償，測量標準狀態體積流量、質量、熱量。
(6)對天然氣參照 GB/T 30243-2013 新標準，V 形錐專用公式，采用摩爾組成或發熱量計算壓縮因子（GB/T17747-2011 全部）、溫度、壓力補償，測量標準狀態體積流量、質量、熱量。
(7)對天然氣無組分法、溫度、壓力補償、或設置密度補償，測量標準狀態體積流量、質量流量、熱量。
(8)對煤氣執行 GB/T 18215.1－2000，輸入組分法、溫度、壓力補償，測量濕煤氣中干部分標準狀態體積流量、質量流量。
(9)對煤氣無組分法、溫度、壓力補償、或設置密度補償，測量濕煤氣中干部分標準狀態體積流量、質量流量。
(10)對蒸汽采用“國際公式化委員會 IFC 1967 公式第一部分Ⅱ區”計算密度、自動識別蒸汽的過熱、飽和狀態，采用溫度、壓力補償、或設置密度補償，測量質量流量。
(11)對飽和蒸汽單壓力或單溫度補償、或設置密度補償，測量質量流量。
(12)標準節流件、V 形錐測量氣體時，對可膨脹性系數ε進行動態補償。
(13)脈沖式流量計 k 系數非線性多段修正補償。
(14)氣體“標準狀態體積流量單位”—“質量流量單位”，隨時相互轉換顯示
(15)對過熱蒸汽溫度、壓力補償，測量熱量、質量流量。
(16)對飽和蒸汽單壓力、單溫度或溫、壓補償，測量熱量、質量流量。
3.7 管理功能
(1)分權限設置值班員、檢定員、管理員、維護員四級密碼，安全管理
(2)可對低流量和高流量啟用協議計量
(3)記錄最近 18 次儀表掉電發生的日期和時間，總掉電次數及總掉電時間
(4)自動生成累積流量的時報、日報、月報、年報
(5)記錄進入設置的時間記錄
(6)溫度、壓力遇斷路、短路時自動啟用應急功能，并屏幕報警
(7)自動記錄差壓通道的斷路、短路的起止時間，并屏幕報警
(8)記錄檢修、清洗孔板、校表、停表發生的日期和時間，并進行自動補償流量
(9)黑匣子記錄，保存用戶對參數的修改記錄
3.8 通訊功能
(1)標配 485 通訊接口和 Hart，支持 Hart 手操器
(2) Zigbee 無線通訊、GPRS DTU 數據通訊、藍牙、4GDTU、LORA 接口（選配）
(3)實現遠程通訊和儀表的遠程在線組態
