為高清設定新標準
4 個模擬通道，8 位邏輯
帶寬: 350 或 500 MHz
采樣率: 高達 2.5 GS/s
垂直分辨率: 12 位
高分辨率模式: 高達 16 位
測量內存: 高達 1 G點長內存
歷史波形: 多達 200,000 次觸發
同步多通道測量:高達 16 位邏輯 + 6 個通道
多達 8 個通道，其中兩個通過 DLMsync 連接的 DLM3000HD
IEEE1588 同步支持
響應迅速、直觀的 8.4 英寸觸摸屏
帶傳統示波器控制面板
的抗噪性
邏輯和串行總線分析
其他數學通道
廣泛的電壓范圍
攜帶方便且測量迅速
主要規格
12 至 16 位高分辨率
12位測量儀器在精確測量過沖后振鈴等事件方面非常有效。在檢查整個波形圖像的同時，還可進行量程設置，以準確捕捉微小變化。憑借其高清晰度，分辨率提高了16位，比現有的高清晰度示波器提供了16倍的細節。其高分辨率模式能夠以令人印象深刻的精度對振鈴和過沖等事件進行詳細測量。
支持多達8通道的測量
單臺DLM3000HD可同時測量多達四個通道，而連接兩臺儀器可將同步測量擴展到多達八個通道，以便通過一次測試進行評估。
寬帶寬測量
高速逆變器上升時出現過沖等瞬時現象，無法通過低帶寬示波器進行驗證。DLM3000HD結合了高達500MHz的寬帶寬和高達2.5GS/s的采樣率，使其成為應對日益增速的各種設備強大的測量工具。
高達2.5GS/s（同時8個通道）和高達1G點的長內存
DLM3000HD具有的長內存(僅奇數通道)，單觸發模式可捕捉1G采樣點/重復觸發模式捕捉125M點的波形。可以幾乎沒有遺漏地觀測波形。
豐富的顯示選項
DLM3000HD配備了一個8.4 英寸大型觸摸屏，可用于詳細觀察模擬信號并顯示調試信息，例如測量參數、縮放顯示、XY顯示和FFT分析結果。
快速啟動
DLM3000HD 在12秒內即可完成開機到波形顯示，可以立即開始測量工作。
與PC鏈接
使用PC進行分析通常更便捷與高效，因為其CPU處理能力很強。
IS8000集成軟件平臺集成了多種波形和功率測量結果，其強大的分析功能可為用戶的工作提供支持。
主要特征
歷史記錄和搜索
使用DLM3000HD，可將多達200000個先前捕獲的波形保存在采集內存中。使用/u201C歷史/u201D功能，可以在屏幕中顯示先前捕獲的一個或所有波形（歷史波形）。還可以對歷史波形執行光標測量、運算和其他操作。通過使用/u201C歷史/u201D功能，可采集到由于波形不確定而難以設置觸發條件的偶發異常信號，并對其進行分析。
可以使用多種強大的搜索方法，搜索多達200000個滿足要求的事件波形。提供直觀且簡單的波形搜索功能。例如，可以指定一個矩形區域來捕捉屏幕上波形的一部分，一個覆蓋整個測量波形的區域，或者一個多 邊形區域。如果已知某個感興趣的值，例如電壓或脈寬的異常值，則可以使用波形參數搜索歷史波形。
縮放和搜索功能
在長內存中捕獲的多通道波形需要進行垂直和水平放大，以進行詳細查看。DLM3000HD系列配有專用縮放鍵和旋鈕，可快速放大想查看的部分。還可以使用觸摸屏指定要放大的區域。
同時縮放兩個位置 可以同時顯示具有不同時間軸刻度的兩個縮放波形。此外，使用自動滾動功能，在波形上自動掃描縮放窗口。能夠同時放大兩個有間距的位置，例如某個事件的/u201C原因/u201D和/u201C結果/u201D，或者以不同的縮放系數顯示，這對于軟件調試非常有用。
縮放搜索功能 使用多個搜索條件自動查找并放大特征波形，以便進行深入檢查。已找到的波形位置標記在屏幕中（顯示當前位置）。
邏輯信號測量和分析
標配8位邏輯輸入，還提供總線/狀態顯示和選件DA計算功能，可用于評估AD/DA轉換器。
觸發功能
DLM3000HD提供易于設置、組合了模擬和邏輯輸入的觸發，例如邊沿觸發、增強觸發和B觸發。
濾波器功能
每個通道有15個低通濾波器，截止頻率范圍為8kHz ~ 200MHz。波形在存儲到內存之前先經過濾波處理。實時濾波器能夠幫助穩定觸發疊加噪聲的信號。
DLMsync雙裝置連接功能，用于更多通道（/SY或/SYN選件）
通過專用電纜（701982）連接兩臺DLM3000HD系列機型（帶/SY或/SYN選件），可以同步測量多達8個通道。捕獲的波形顯示在每臺主機上。觸發聯動，且記錄長度、采樣率、采集設置與水平軸刻度設置等共同設置項目互相關聯，因此它們可以像單臺8通道示波器一樣使用。
IEEE1588集成測量主功能（/CY選件）
使用IEEE1588可將DLM3000HD設置為進行時間同步測量的主機。此功能將局域網中的測量儀器相互連接，無需專用電纜或復雜的同步設置，即可輕松啟動同步測量。所有測量數據和結果都可在IS8000的同一時間軸上進行綜合分析。
靈活MSO輸入
DLM3000HD可以將第4通道模擬輸入轉換為8位邏輯，以用作3通道模擬+8位邏輯MSO（混合信號示波器）。邏輯輸入不僅可用于觀察數據信號或用作觸發源，還可用于串行總線分析，例如I2C總線和SPI總線。
*邏輯輸入需要一個邏輯探頭（另售）。

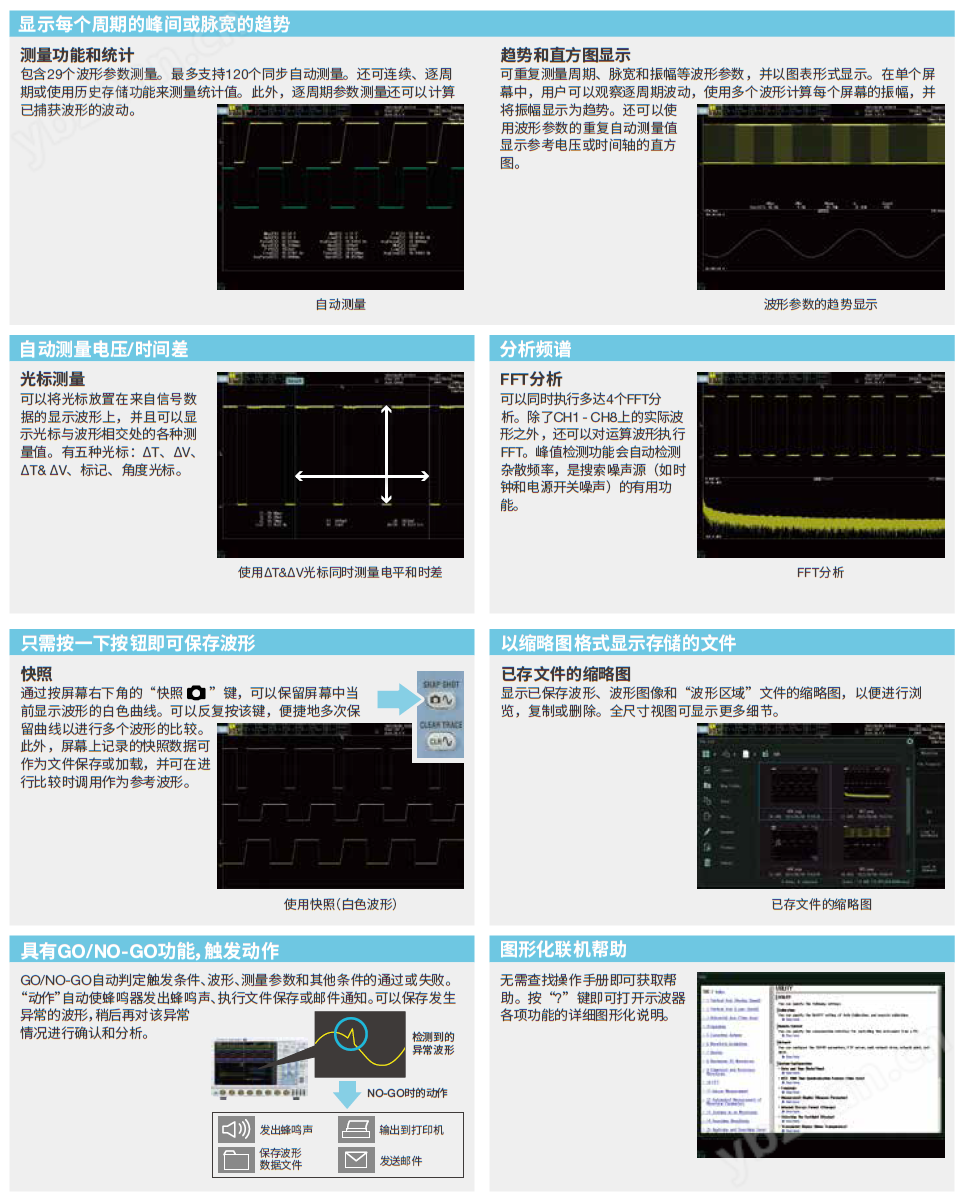

提高操作效率的功能
