手動影像測量儀
產品優勢

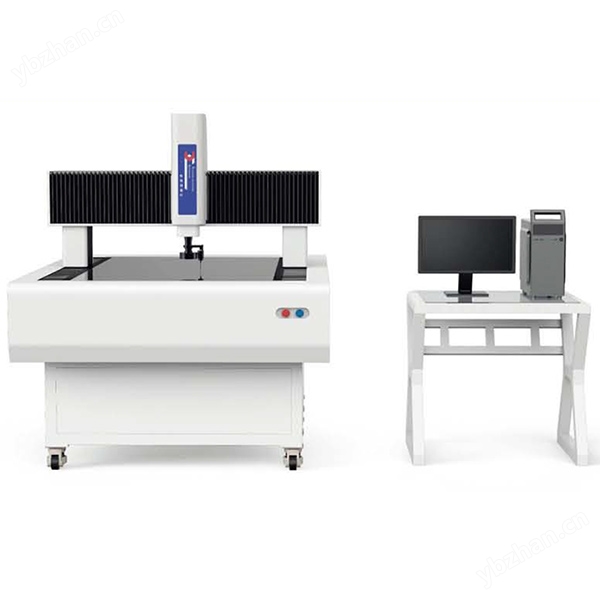

CNC 龍門自動影像測量儀專為大尺寸測量而設計，其行程達 3000x2000mm,適用于 PCB、LCD、鈑金、航空航天等行業的大行程測量。它采用移動橋式結構，匯集了行業內的設計理念，以最完善的設計和的生產流程控制，確保機臺的精度和穩定性。
手動影像測量儀 產品特點
移動橋式結構， 大行程全自動測量，四軸 CNC 控制。
精密花崗巖機臺，精度高、穩定性好。
全鼠標、手柄式的自動化控制，簡單易用。
自動變倍光學鏡頭，可實現變倍測量。
可程控5環8區環形表面光源，LED 輪廓光源。
ZONSON2D 全 自動影像測量軟件。
提供多種規格標準配置,并可根據要求進行個性化定制。
儀器測量精度:≤(3+L/200 )um
操作方式:全自動控制手柄操作
三軸控制系統:德國布魯克直流精密伺服電機驅動(帶抱閘)
光柵尺:SOPIN 貼片式光柵尺，分辨率 0.5um
放大倍率:光學放大倍率 0.7X-4.5X、影像放大倍率 20-180X( 可定制)
成像系統:海康威視千兆網高速光纖數字相機(不需要搭載視頻圖像卡更清晰)
鏡頭:普密斯 6.5:1 自動變倍鏡頭
導軌:中國臺灣 HIWIN 精密級平行交叉導軌
X/Y/Z 軸傳動:中國臺灣 HIWIN 研磨級滾珠絲杠
可選配/Optional matchinching
