德國MZD 微量氧分儀(氧化鋯)
描述
SMART-OXZ微量氧氣分析儀采用獨特的參比標準內置氧化鋯技術，高精度和高重復性的氧氣測量，無需提供標準空氣，無需校準。
原理
氧化鋯（ZrO2）是一種陶瓷，摻雜了一定比例的低價金屬氧化物作為穩定劑，如氧化鈣（CaO）、氧化鎂（MgO）、氧化釔（Y2O3），具有高溫導電性、離子導電性能的導體，成為氧化鋯固體電解質。在一定溫度下，當氧化鋯管兩側氣體中的氧含量不同時，就形成了典型的氧濃度差電池。

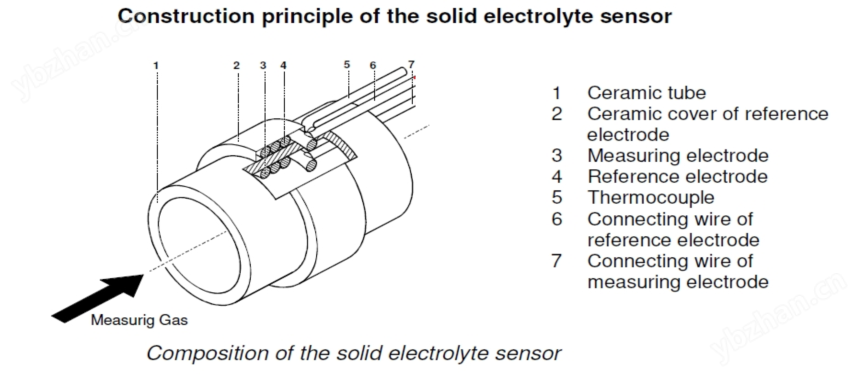

氧化鋯管整體呈管狀，中間由氧化鋯材料隔開，氧化鋯兩側各燒結一層多孔金屬作為電極（通常采用Pt作為電極材料）。 在一定溫度（600℃~1400℃）下，含氧量較高一側的氧分子被吸附在電極上，使該側的電極帶正電，成為氧濃差電池的正極或負極。 在鉑的催化作用下，發生還原反應并獲得電子，形成氧離子。 氧離子通過氧化鋯晶體中的孔遷移到氧含量較低的另一側，使該電極帶負電，成為氧濃差電池的負極或陰極。 在鉑電極處，電子丟失并形成氧分子。 由于正電荷和負電荷的積累，在兩個電極上產生一定的電勢，該電勢與氧化鋯兩種被測氣體中氧含量濃度的差異有關，根據能斯特方程：
E = (RT/4F)*Ln(P0/P)
E—氧濃差電勢(mV)
R—氣體常數8.3145 J/mol·K
T—氧化鋯探頭工作溫度（K，絕-對溫度）=273.15+t（℃）
F—法拉第常數，96485.3365（C/mol）
P0—參比氣體中的氧分壓
P—樣氣中的氧分壓
通過測量濃差電池電位E和氧化鋯探頭的絕-對溫度，可以計算出待測氣體中的氧分壓（P），從而計算出待測氣體中的氧濃度。
氧化鋯法靈敏度高、響應時間快、線性范圍寬、重現性和穩定性好。內部結構簡單，幾乎不受溫度、振動等外部環境條件的影響，幾乎不需要維護。但氧化鋯法不適合測量還原性氣體或還原性氣體含量高的氣體樣品中的氧濃度，因為氧濃度受待測氣體中還原性氣體的影響，導致測量結果較低。傳感器壽命通常為 5 年或更長時間，通常用于測量 ppb、ppm、空氣濃度（20.64%）的氧含量。
主要應用：
1. 惰性氣體微量氧含量測量、電子半導體工業、空分、鋼鐵冶金、化肥、化工、焊接保護等。
2. 煙氣含氧量測量，電廠、石化煉油、化工、鋼鐵冶金、水泥建材、鍋爐等。
應用
●空分行業
●化肥/化工/制藥行業
●石油石化
●電子半導體
●食品飲料行業
●冶金鋼鐵行業
●核工業
●金屬/熱處理/焊接保護
●航空航天與國防
●生物研究
●燈泡制造/半導體
●光纖研究
●惰性氣體發生器
●玻璃制造
●太陽能
●特種氣體
●實驗室
●火炬監測
●天然氣的提取與加工
●環境區域監測
●麻醉，呼吸及產前護理
優勢
• 響應速度快
• 測量準確可靠，重復性好
• 無漂移，免維護，無需校驗*
• 堅固耐用的設計
• 安裝快捷
• 操作簡便
• 氧化鋯傳感器，使用壽命長
特點
• 時間節省
6語言導航菜單(含中文)，無需說明書即可進行操作
與傳感器采用M12連接器連接，即插即用
• 過程安全
7"大屏幕彩色觸摸液晶顯示，觸摸操作及調試，安全便捷，遠距離也清晰可見
大屏幕紅色閃爍報警，在黑暗區域也清晰可見
即時報警，使過程變得更為安全
與傳感器采用M12連接器連接，不會造成錯誤連接
• 數據報警記錄
實時數據曲線顯示，曲線范圍和周期可設置調整
6000條報警記錄功能
• 質量流量監控
可選內置質量流量監控
• 專家校驗功能
最多可實現9點校驗功能
• 強大的自診斷功能
內置看門狗和心跳監測功能
監測分析儀及傳感器狀態，及時提醒客戶采取必要性維護
高標準的硬件和軟件及密碼安全防護
•強大的轉換和補償功能
可實現密度或鹽度自動運算補償
• 強大的控制功能
高低限控制功能
可選定時器(自動清洗)控制功能
可選模擬量PID控制功能
可選開關量PWM控制功能
• 靈活多變的IOT4.0現場總線通訊解決方案
可選現場總線MODBUS，HART，F(xiàn)oundation Fieldbus FF，PROFIBUS PA，PROFIBUS DP等
測量組分和范圍
• O2： 0~1/10/100/1000/10000ppm
*真空條件下使用，需要校驗
手套箱、氧氣分析儀、焊接和釬焊、半導體、熱處理和表面處理、燃燒設備、瓷器和陶瓷燒制、真空過程控制、工業等離子體過程、實驗室設備測試氣體發生器
